Módulo de Câmera Resfriada EYAS G615MB MWIR com Resolução de 640x512 e Tamanho de Pixel de 15µm para Fácil Integração

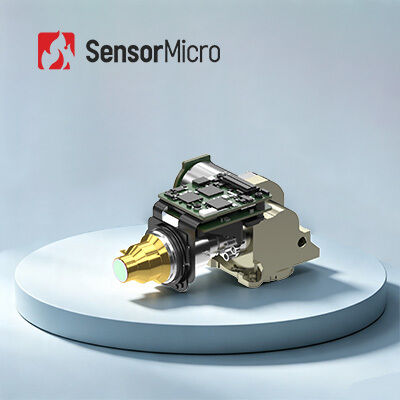

  • EYAS G615MB MWIR Cooled Camera Module with 640x512 Resolution and 15μm Pixel Size for Easy Integration
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS G615MB
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 640x512/15μm NETD 20mK(F4); 25mK(F5.5)
Faixa Espectral 3,7~4,8μm Tamanho 122×86×60mm
Tempo de resfriamento (23°C) ≤5min30s Peso ≤ 400 g
Destacar

Módulo infravermelho da imagiologia térmica de MWIR

,

módulo infravermelho da imagiologia térmica 640x512

,

módulo térmico de 15μM MWIR
Deixe um recado
Descrição de produto
EYAS G615MB Modulo de Imagem Térmica Infravermelha MWIR resfriado Fácil integração 640x512 / 15μm
Fácil integração 640x512/15 μm MCT MWIR Modulo térmico refrigerado por infravermelho

Os módulos AD resfriados da série EYAS apresentam uma funcionalidade de pré-amplificador para converter sinais analógicos de detectores IR resfriados em saída de fluxo de vídeo digital.Disponível em vários formatos de resolução e bandas de onda para atender a diferentes requisitos de aplicação.

O módulo AD resfriado EYAS G615MB integra um detector infravermelho resfriado MWIR de 640×512/15μm com uma placa de circuito AD e um criocolorador Stirling rotativo RS046.Este módulo converte sinais de saída analógicos de detectores infravermelhos resfriados em fluxos de vídeo digital, fornecendo potência de acionamento e controle de tempoConcebido para ajudar os clientes OEM a testar e verificar rapidamente os detectores, simplifica a integração entre detectores de infravermelho arrefecidos e sistemas completos, acelerando significativamente o progresso do desenvolvimento.

Como fornecedor de detectores infravermelhos e fabricante OEM de núcleos térmicos infravermelhos, fornecemos aos clientes várias soluções de imagem térmica maduras e eficazes.

Principais características
  • Conversão analógica-digital, desenvolvimento acelerado- Baseado em detectores de infravermelho resfriados MWIR 640x512 com circuito AD integrado para conversão analógica para digital.
  • Infravermelho resfriado a ondas médias para alta versatilidade- Refrigeração de onda média com excelente consistência e abastecimento estável.
  • Excelente desempenho, fácil integração- Alta taxa de quadros ajustável de 1 a 100 Hz para captura de alvos em rápido movimento.
Especificações do produto
Modelo EYAS G615MB
Indicadores
Resolução 640×512
Tamanho do pixel 15 μm
Resposta espectral 30,7 μm±0,2 μm 4,8 μm±0,2 μm
Detector IR NETD ((23°C) 20mK ((F4)
25mK ((F5.5)
Modo de funcionamento
Taxa de quadros 1~ 100 Hz, ajustável
Modo de funcionamento Imagem
Modos de integração ITR/IWR
Anti-floração
Modo Windows
Eletrodomésticos
Interface externa padrão 60pin: 37201-SM060-032W1R01
5pin: A1257WR-S-5P-LCP
Vídeo digital 16 bits CameraLink (modo Base CameraLink)
Sincronização externa CC1: Estrutura externa síncrona
Comunicação CameraLink UART (Default) / RS232 (personalizavel)
Taxa de Baud: 9600bps (Default)
Fornecimento de energia Tabela de controlo: 5V
Criocolor: 12 V
Potência constante (23°C) ≤ 8,5 W
Tempo de arrefecimento (23°C) ≤ 5min30s
Tamanho (mm) 122 × 86 × 60
Peso (g) ≤ 400
Temperatura de funcionamento -40°C~+71°C
Aplicações industriais

O módulo de imagem térmica EYAS G615MB é amplamente utilizado em muitas áreas, incluindo NDT, Monitoramento Ambiental, Vigilância de Longo Alcance, Pesquisa Científica e muito mais.

Portfólio diversificado de produtos
  • Ampla gama de formatos de produtos- Uma selecção abrangente, incluindo detectores infravermelhos, núcleos de câmaras e módulos para satisfazer vários requisitos de integração.
  • Variedade rica de produtos- Múltiplas resoluções de matriz, tamanhos de pixels, bandas de onda e combinações de opções de lentes, proporcionando maior flexibilidade para diversas aplicações.
  • Desempenho excepcional- Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e elevada fiabilidade, concebidos para funcionar sob uma ampla gama de desafios ambientais.
  • Fácil integração- As múltiplas opções de interface facilitam a integração e permitem um desenvolvimento rápido em vários campos de aplicação.
Perguntas Frequentes
1Quais são as vantagens dos detectores infravermelhos não arrefecidos?

Os detectores de plano focal infravermelho não arrefecidos operam sem dispositivos de arrefecimento e a temperatura ambiente.longa duração, e menor custo.

2Quais são as principais considerações para um detector infravermelho / módulo térmico para a sua aplicação?
  • Resolução do detector
  • O tamanho do pixel
  • O NETD
  • A qualidade da imagem
  • As opções de lentes
  • O consumo de energia
  • Tamanho e peso
  • A interface mecânica e elétrica
  • O orçamento
