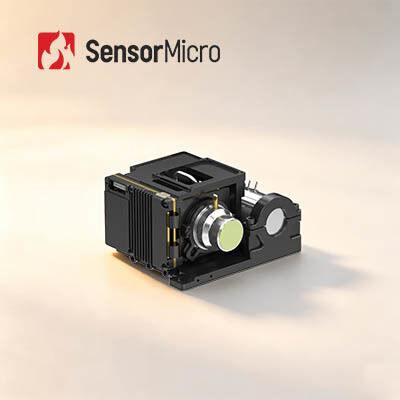

Alta sensibilidade 1024×768 Resolução 10μm Pitch de pixel Máquina de câmera térmica Modulo de câmera central resfriada
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | GAVIN GC1010HMG |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1024×768 | Distância entre pixels | 10μm |
|---|---|---|---|
| NETD | 20mK(F2); 25mK(F4) | Faixa Espectral | 3,7 ~ 4,8 μm MW |
| Tamanho compacto | 87×94×54,5mm | Peso | ≤ 460 g |
| Destacar | núcleo térmico da câmera 640x512,Núcleo térmico da câmera RS058,900g refrigerou o módulo da câmera |
||
Descrição de produto
Módulo de câmara térmica com núcleo refrigerado de alta sensibilidade 1024×768 / 10μm
Visão geral do produto
O núcleo da câmara infravermelha GAVIN GC1010HMG integra um detector de infravermelho refrigerado HOT MWIR de 1024×768/10μm, oferecendo uma matriz maior e pixels menores em comparação com o GAVIN GC615HMG,resultando em imagens mais claras com detalhes mais finosCombinado com algoritmos de processamento de imagem de próxima geração, ele fornece imagens estáveis e de alta qualidade, enquanto a tecnologia HOT permite otimizações SWaP de nível seguinte com design menor e mais leve,e baixo consumo de energia.
Como um dos principais fabricantes de módulos de imagem térmica, fornecemos aos clientes uma grande variedade de soluções de integração maduras.É conveniente para eles realizarem o desenvolvimento secundário e reduzirem o tempo de pesquisa e desenvolvimento independentes.
Principais características
- Qualidade superior com FPA maior e tamanho de pixel menor
- Desenvolvido com base num detector infravermelho HOT MWIR refrigerado de grande formato de 1024×768/10μm, fornecendo imagens claras e amplo campo de visão
- Equipado com algoritmos de processamento de imagem de próxima geração, incluindo DRC, redução de ruído 2D / 3D e aprimoramento da borda EE para uma qualidade de imagem superior
- Dimensão de pixel menor de 10μm proporciona maior resolução espacial e melhor relação sinal/ruído
- Optimização SWaP liderada pela tecnologia HOT
- Suporta a operação a 150 K de alta temperatura, com tempo de arrefecimento ≤ 4min
- Tamanho compacto: 87×94×54.5mm, peso leve: 460g
- Interfaces ricas, integração fácil
- Suporta interfaces CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fibra óptica
- Flexível saída de imagem RAW/YUV
Especificações do produto
| Modelo | GAVIN GC1010HMG HOT MWIR resfriado núcleo de câmera infravermelha |
| Resolução | 1024×768 |
| Tamanho do pixel | 10 μm |
| Resposta espectral | 30,7 μm±0,2 μm 4,8 μm±0,2 μm |
| Detector IR NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| Taxa de quadros | 50 Hz |
| Zoom digital | Zoom digital contínuo de 1 a 8 |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | RDC, Redução de ruído de imagem 2D/3D, EE |
| Vídeo analógico | PAL/NTSC |
| Vídeo digital | Padrão: DVP/LVDS/USB2.0 Opção: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Ótica de Modo Único/Fibra Ótica de Modo Multiple |
| Sincronização externa | Norma: LV-TTL Opção: RS422/LVDS |
| Comunicação | Padrão: USB2.0/LV-TTL Opção: RS422/CAN/USB3.0/GigE |
| Fornecimento de energia | 12V±1V |
| Consumo de energia constante ((23°C) | ≤ 8W |
| Tempo de arrefecimento ((23°C) | ≤ 4min |
| Tamanho ((mm) | 87x94x54.5 |
| Peso ((g) | ≤ 460 |
| Temperatura de funcionamento | -40°C~+71°C |
| Opções de lentes | Foco fixo: 25 mm/F2 |
Aplicações industriais
O módulo de câmara infravermelha térmica GAVIN GC1010HMG é amplamente utilizado em muitas áreas, como NDT, Monitoramento Ambiental, Vigilância de Longo Alcance, Pesquisa Científica, etc.
Nossas Vantagens
- Alta sensibilidade e excelente desempenho
- Tecnologia líder mundial na indústria infravermelha
- Vários detectores infravermelhos disponíveis
- Detectores IR não arrefecidos e arrefecidos, de diferentes formatos e tamanhos de pixels
- Produção em volume para garantir uma entrega rápida
- Três linhas de produção com capacidade de produção anual de até milhões de detectores
Perguntas Frequentes
1O que é um detector infravermelho / sensor de imagem térmica?
As ondas infravermelhas não podem ser vistas com o olho humano. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2- O que é a WLP?
WLP refere-se ao pacote de nível de wafer. É o processo de completar a embalagem de alto vácuo diretamente em toda a wafer MEMS, em seguida, escrever e cortar para fazer um único sensor infravermelho.Juntamente com a embalagem metálica, cerâmica, são os 3 principais formatos de embalagem de detectores infravermelhos não arrefecidos.
3Qual é a vantagem da WLP?
Os detectores IR WLP são especialmente concebidos para satisfazer as exigências de miniaturização e baixo custo na aplicação da tecnologia infravermelha ao mercado de electrónica de consumo.Estamos agora a oferecer uma variedade de soluções de módulos infravermelhos WLP para impulsionar mais novas aplicações de mercados emergentes.
