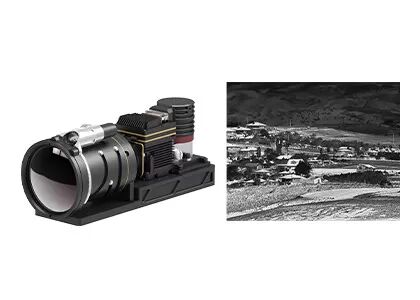

O núcleo térmico da câmera da sensibilidade alta refrigerou o módulo 640x512 da câmera/15μm
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | GAVIN615A |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512 | Distância entre pixels | 15μm |
|---|---|---|---|
| NETD | ≤15mK | Faixa Espectral | 3,7 ~ 4,8 μm MW |
| Tamanho compacto | 155x67x80mm | Peso | ≤900g |
| Destacar | núcleo térmico da câmera 640x512,Núcleo térmico da câmera RS058,900g refrigerou o módulo da câmera |
||
Descrição de produto
Módulo de câmara resfriada MCT MWIR de alta sensibilidade 640x512 / 15μm para segurança e vigilância de longa distância
Descrição do produto
A série GAVIN é o módulo infravermelho resfriado padrão, disponível com diferentes formatos de resolução, diferentes bandas de onda e também diferentes opções de lentes ópticas contínuas.O GAVIN615A é um dos módulos de imagem térmica resfriados da série GAVIN com detector resfriado MWIR de 640x512 / 15μm e criocolorador RS058 no interior.
A NETD do GAVIN615A é inferior a 15mK. A alta sensibilidade garante a detecção ou reconhecimento de uma diferença de radiação infravermelha muito pequena a uma distância muito longa.Equipado com lentes de zoom contínuo, tais como 30~240mm, 15~300mm 21~420mm, 35~690mm etc, é a escolha ideal para a integração do sistema em segurança e vigilância.
Como um dos principais fabricantes de módulos de imagem térmica, fornecemos aos clientes uma grande variedade de soluções de integração maduras.É conveniente para eles realizarem o desenvolvimento secundário e reduzirem o tempo de pesquisa e desenvolvimento independentes.
Principais características
- Atender às necessidades de detecção de longa distância
- Alta sensibilidade, NETD≤15mK
- Alta taxa de quadros
- Imagem térmica de alta qualidade
- Fácil integração no sistema
Especificações do produto
| Modelo | GAVIN615A |
| Desempenho do detector IR | |
| Resolução | 640x512 |
| Pitch de pixel | 15 μm |
| Criocolor | RS058 |
| Faixa espectral | 30,7 μm ∙ 4,8 μm MW |
| Tempo de arrefecimento (20°C) | ≤ 7min |
| NETD (20°C) | ≤ 15mK |
| Processamento de imagem | |
| Taxa de quadros | 50 Hz/100 Hz |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | ×1/×2/×4 |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | NUC/AGC/IDE |
| Especificação elétrica | |
| Interface externa padrão | J30JZ 25 pin |
| Vídeo analógico | PAL |
| Vídeo digital | 16 bits RAW/YUV: 16 bits DVP/Cameralink Output |
| Sincronização externa | Sincronização externa do quadro: Nível RS422 |
| Comunicação | RS422, 115200bps |
| Fornecimento de energia | 20 ~ 28VDC |
| Consumo de energia estável | 12W |
| Dimensão (mm) | 155 × 67 × 80 |
| Peso | ≤ 900 g |
| Temperatura de operação | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
| Lentes ópticas | |
| Lente opcional | Zoom contínuo 30 ~ 240 mm/F4 15 ~ 300 mm/F4 21~420 mm/F4 35 ~ 690 mm/F4 |
Aplicações industriais
O módulo de câmera de infravermelho térmico GAVIN615A é amplamente utilizado em muitas áreas, como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.
Nossas Vantagens
Alta sensibilidade e excelente desempenho
Tecnologia líder mundial na indústria infravermelha
Vários detectores infravermelhos disponíveis
Detectores de IR não resfriados e resfriados em diferentes formatos e tamanhos de pixels
Produção em volume para garantir uma entrega rápida
Três linhas de produção com capacidade de produção anual de milhões de detectores.
Perguntas frequentes
1O que é um detector infravermelho / sensor de imagem térmica?
As ondas infravermelhas não podem ser vistas com o olho humano. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2- O que é a WLP?
WLP refere-se ao pacote de nível de wafer. É o processo de completar a embalagem de alto vácuo diretamente em toda a wafer MEMS, em seguida, escrever e cortar para fazer um único sensor infravermelho.Juntamente com a embalagem metálica, cerâmica, são os 3 principais formatos de embalagem de detectores infravermelhos não arrefecidos.
3Qual é a vantagem da WLP?
Os detectores IR WLP são especialmente concebidos para satisfazer as exigências de miniaturização e baixo custo na aplicação da tecnologia infravermelha ao mercado de electrónica de consumo.Estamos agora a oferecer uma variedade de soluções de módulos infravermelhos WLP para impulsionar mais novas aplicações de mercados emergentes.
