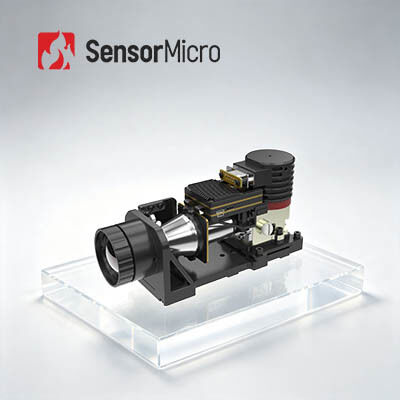

Módulo de Imagem Térmica MWIR Resfriado com Resolução 640x512 e Tamanho de Pixel de 25µm para Alta Sensibilidade 10mK NETD

  • Cooled MWIR Thermal Imaging Module with 640x512 Resolution and 25μm Pixel Size for High Sensitivity 10mK NETD
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN GC625MC
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Tecnologia Infravermelho Taxa de quadros 50Hz/100Hz
Resolução 640x512/25μm Detector IR NETD (23 ℃) 10mK(F2)
Faixa Espectral 3,7 ~ 4,8 μm MW Tamanho 148×59×81mm
Destacar

Módulo da câmera de HgCdTe MWIR

,

Módulo 640x512 da câmera de MWIR
Deixe um recado
Descrição de produto
Modulo MWIR de Imagem Térmica resfriado de 640x512/25μm para câmaras térmicas portáteis
Visão geral do produto

A série GAVIN GC representa a plataforma padrão de módulos infravermelhos resfriados, disponível em vários formatos de resolução, bandas de onda e opções de lentes ópticas contínuas.O GAVIN GC625MC é um núcleo de câmera infravermelha resfriada MWIR premium integrando um detector MWIR de 640×512/25μm.

Com o seu grande tamanho de pixel de 25 μm, este módulo fornece uma área de detecção de radiação infravermelha maior e uma relação sinal-ruído superior em comparação com alternativas do mesmo formato.Equipado com múltiplos algoritmos de processamento de imagem integrados, fornece imagens infravermelhas claras mesmo em total escuridão ou em condições climáticas adversas.

Principais características
  • Resolução normal, qualidade de imagem excepcional- Alimentado por um detector de infravermelho resfriado MWIR de 640x512/25μm para uma qualidade de imagem estável e ampla compatibilidade
  • Desempenho superior do sinal- Dimensões de pixel de 25 μm proporcionam imagens mais nítidas e uma maior relação sinal/ruído (SNR)
  • Processamento de imagem avançado- Integra DRC, redução de ruído 2D / 3D e aprimoramento da borda (EE) para uma clareza superior
  • Alta confiabilidade e sensibilidade- A tecnologia de imagem térmica resfriada MWIR garante uma excelente adaptabilidade e consistência
  • Excelente sensibilidade térmica- NETD ≤ 10mK para medição precisa da temperatura
  • Fácil integração e configuração flexível- Suporta interface CameraLink com saída de dados de imagem RAW/YUV e múltiplas configurações ópticas de zoom contínuo
Especificações do produto
Modelo GAVIN GC625MC
Resolução 640x512
Tamanho do pixel 25 μm
Criocolor RS079
Resposta espectral 30,7 μm±0,2 μm 4,8 μm±0,2 μm
Detector IR NETD ((23°C) 10mK ((F2)
Taxa de quadros 50 Hz/100 Hz
Zoom digital Zoom digital contínuo de 1 a 8
Direção da imagem Flip horizontal/vertical/diagonalmente
Algoritmo de imagem RDC, Redução de ruído de imagem 2D/3D, EE
Vídeo analógico PAL/NTSC
Vídeo digital Padrão: DVP/LVDS/USB2.0@50Hz
Opção: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Ótica de Modo Único/Fibra Ótica de Modo Multiple
Sincronização externa Norma: LV-TTL
Opção: RS422/LVDS
Comunicação Padrão: USB2.0/LV-TTL
Opção: RS422/CAN/USB3.0/GigE
Fornecimento de energia 24 V±4 V
Consumo de energia constante ((23°C) ≤ 18 W
Tempo de arrefecimento ((23°C) ≤ 9min
Tamanho ((mm) 148×59×81
Peso ((g) ≤ 730
Temperatura de funcionamento -40°C~+71°C
Opções de lentes 40 mm/F2
Aplicações industriais

O módulo de câmara de infravermelho térmico GAVIN GC625MC é amplamente utilizado em muitas áreas, incluindo NDT (teste não destrutivo), monitoramento ambiental, vigilância de longo alcance, pesquisa científica,e várias aplicações industriais.

Serviço padronizado
  • Documentação completa- Manuais de produto, guias de instalação e referências de selecção para uma implementação perfeita
  • Assistência de desenvolvimento e ensaios- Ensaios integrados de amostras, avaliação do desempenho e verificação de parâmetros
  • Kit de Ferramentas Avançadas para Desenvolvedores- SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda
  • Apoio técnico remoto- Suporte 24/7 com resposta rápida e resolução oportuna para problemas críticos
  • Garantia completa- Peças originais e estrita adesão ao processo para restaurar o desempenho ideal
Perguntas Frequentes
Como escolher a resolução adequada do detector infravermelho?
Para aplicações básicas em que a qualidade da imagem não é crítica, detectores de menor resolução (120x90, 256x192,400x300) pode ser suficientePara aplicações que exijam uma elevada clareza, tais como a monitorização remota, são recomendados detectores de resolução mais elevada, como 1280x1024.
Como escolher a pseudo cor certa para imagens térmicas?

A paleta cinza-branca é mais adequada para alvos com pequenas diferenças de temperatura.

A paleta vermelha e azul funciona melhor para identificar pontos problemáticos em cenas.

O vermelho de ferro serve como paleta de cores padrão para a indústria de energia.

Nota:As medições reais da temperatura térmica permanecem inalteradas independentemente da escolha da paleta de cores.

Como escolher uma lente térmica de câmera infravermelha adequada?

Lente padrão- Adequado para alvos normais a distâncias adequadas

Lente de teleobjetivo- Ideal para alvos relativamente pequenos vistos a longas distâncias

Lentes de grande ângulo- Melhor para ver mais detalhes de objetos a distâncias próximas

Macro Lente- Projetado para alvos muito pequenos a distâncias próximas, como circuitos de chips.
