módulo térmico GAVIN615L de alta resolução da câmera de 640x512 15μm T2SL LWIR

  • 640x512 15μm T2SL LWIR Thermal Camera Module High Resolution GAVIN615L
Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN615L
Quantidade de ordem mínima 1 parte
Preço negotiable
Termos de pagamento L/C,T/T
Detalhes do produto
Resolução 640x512/15μm NETD ≤25mK
Faixa Espectral 7,7~9,5μm LW Tamanho 155x67x80mm
Tecnologia infravermelho material T2SL
Destacar

Módulo térmico da câmera de T2SL

,

Módulo térmico GAVIN615L da câmera
Deixe um recado
Descrição de produto

GAVIN615L Módulo de Imagem Térmica Refrigerado por LWIR de Alta Resolução 640x512 / 15μm T2SL


Descrição do produto


O GAVIN615L é um módulo de imagem térmica de ondas longas refrigerado. É constituído por um detector IR T2SL LWIR de alta resolução de 640x512 / 15μm com criocolor RS058,A eletrônica de hardware e vários algoritmos de processamento de imagem também estão incorporados para apresentar imagens térmicas nítidas e claras.


O GAVIN615L funciona na faixa espectral de 7,7 a 9,5 μm, com alto desempenho em condições de clima de areia ou poeira e não será afetado pelo piscar da luz solar ou por qualquer chama de alta temperatura.


Principais características


- Atender às necessidades de detecção de longa distância

- Alta sensibilidade

- Detecção de longa distância.

- Fácil integração no sistema

- Interface DVP/Cameralink, saída de imagem RAW/YUV

- Disponível uma variedade de lentes de zoom óptico contínuo


Especificações do produto


Modelo GAVIN615L
Desempenho do detector IR
Resolução 640x512
Pitch de pixel 15 μm
Criocolor RS058
Faixa espectral 70,7 μm a 9,5 μm LW
Tempo de arrefecimento (20°C) ≤ 7min
NETD (20°C) ≤ 25mK
Processamento de imagem
Taxa de quadros 50 Hz/100 Hz
Modo de atenuação Linear/Histograma/Mixido
Zoom digital ×1/×2/×4
Direção da imagem Flip horizontal/vertical/diagonalmente
Algoritmo de imagem NUC/AGC/IDE
Especificação elétrica
Interface externa padrão J30JZ 25 pin
Vídeo analógico PAL
Vídeo digital 16 bits RAW/YUV: 16 bits DVP/Cameralink Output
Sincronização externa Sincronização externa do quadro: Nível RS422
Comunicação RS422, 115200bps
Fornecimento de energia 20 ~ 28VDC
Consumo de energia estável 14W
Dimensão (mm) 155 × 67 × 80
Peso ≤ 900 g
Temperatura de operação -40°C ~ +60°C
Magnitude da vibração Vibração: GJB Transporte de alta velocidade montado em veículos
Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada
Lentes ópticas
Lente opcional Zoom fixo: 25 mm/F2


Aplicações industriais


O módulo de câmera infravermelha resfriada GAVIN615L é amplamente utilizado em muitas áreas, como sistema de monitoramento remoto, sistema de melhoria da visão de voo, carga útil multi-sensor, etc.

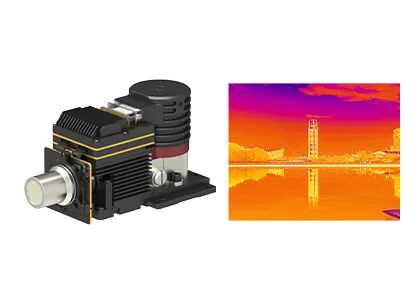

módulo térmico GAVIN615L de alta resolução da câmera de 640x512 15μm T2SL LWIR 0


Serviço personalizado


Personalização do produto: ajustar configurações e adaptar algoritmos para atender às necessidades específicas do setor

Apoio técnico e formação no local: fornecer aos principais clientes instalações práticas do sistema e formação operacional

Inovação conjunta para novos produtos e mercados: colaboração com os clientes para co-desenvolver soluções inovadoras de aplicações infravermelhas


Perguntas frequentes


1Como escolher a resolução adequada do detector infravermelho?
Depende das necessidades e aplicações reais dos seus produtos, e o preço também é um fator que precisa ser considerado.Você pode escolher o detector infravermelho com baixa resolução, como 120x90, 256x192, 400x300. Se você precisar de uma imagem muito clara para alguns fins especiais, como monitoramento remoto, você pode escolher um detector de infravermelho de alta resolução de 1280x1024.


2Como escolher a pseudo cor certa para imagens térmicas?
- O branco cinzento é mais adequado para o alvo com pequena diferença de temperatura
- O vermelho e o azul são mais adequados para a cena em que os pontos problemáticos precisam ser encontrados.
O vermelho de ferro é a paleta de cores padrão da indústria energética.
Observação: não importa qual a paleta que escolher, a temperatura térmica não mudará de modo algum.


3Como escolher uma lente térmica de câmara infravermelha adequada?
- A lente padrão pode atingir alvos normais a uma distância adequada.
- Para a teleobjetiva, é adequado para alvos relativamente pequenos e que precisam ser vistos a uma longa distância
- Para ver mais detalhes de objetos a curta distância, é melhor usar lentes de grande angular.
- As lentes macro são para ver alvos muito pequenos a curta distância, como circuitos de chips.
