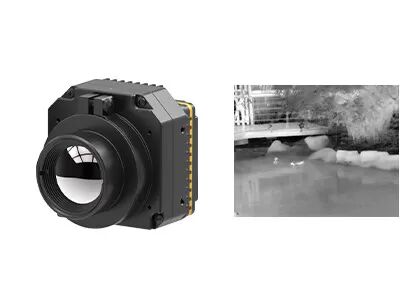

400x300 / núcleo térmico da câmera de 17μm integrado na câmara de segurança térmica para a fiscalização

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo PLUG417
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tipo Módulo Uncooled da câmera NETD <30mK
Resolução 400x300 / 17μm Consumo de potência típico <1.1W
Taxa de quadros 9Hz/25Hz/30Hz/50Hz/60Hz Peso ≤77g
Realçar

núcleo térmico da câmera 400x300

,

Observação personalizada da câmera núcleo térmico

Deixe um recado
Descrição de produto
Módulo PLUG417 infravermelho



400x300 / núcleo térmico da câmera de 17μm integrado na câmara de segurança térmica para a fiscalização



Descrição do produto



PLUG417 é um do módulo uncooled do sensor da imagiologia térmica da série da TOMADA desenvolvido pela tecnologia de sensor global (GST).



O sensor uncooled consistido da imagiologia térmica de 400x300/17µm, a série completa de componentes óticos, o circuito do tratamento dos sinais e o algoritmo original do processamento de imagens, o módulo infravermelho do sensor PLUG417 asseguram a imagem clara, a qualidade lisa e o desempenho superior.



O módulo térmico da câmera do sensor PLUG417 fornece uma variedade de relações comuns da indústria para o encaixe fácil e integração nas câmeras infravermelhas de OME. Nós temos algumas soluções bem sucedidas da imagiologia térmica a ser aplicadas em muitas aplicações.



A tecnologia de sensor global é um fornecedor dos núcleos térmicos infravermelhos dos sensores dos detectores e da câmera do OEM. Nós temos mais de 10 anos de experiência nas indústrias infravermelhas da imagiologia térmica. Nós temos a equipe profissional do serviço pós-venda para fornecer clientes a resposta profissional. Para todas as perguntas ou problemas, contacte-nos por favor a qualquer hora, nós seremos dentro a primeira vez para que você responda.



Características principais


- NETD<30mk> - Desempenho estável
- Integração fácil & encaixe
- Qualidade & detalhes claros da imagem
- Adaptação ambiental forte



Especificações de produto



Modelo PLUG417
Desempenho do detector do IR
Definição 400x300
Passo do pixel 17μm
Escala espectral 8~14μm
NETD <30mk>
Processamento de imagens
Taxa de quadros 9Hz/25Hz/30Hz/50Hz/60Hz
Tempo de partida <10s>
Vídeo análogo PAL/NTSC
Vídeo de Digitas RAW/YUV/BT656/LVDS
Componente da extensão USB/Camerlink
Escurecendo o modo Linear/histograma/misturado
Zumbido de Digitas 1~8X zumbido contínuo, tamanho de etapa 1/8
Exposição de imagem Cor quente/pseudo- quente/branca preta
Sentido da imagem Horizontalmente/verticalmente/diagonalmente aleta
Algoritmo da imagem NUC/AGC/IDE
Especificação elétrica
Relação externo padrão relação 50pin_HOURS
Modo de uma comunicação RS232-TTL, 115200bps
Tensão de fonte 4.5~6V
Consumo de potência típico <1>
Características físicas
Dimensão (milímetros) 44.5mmx44.5mmx36.6mm
Peso ≤77g
Adaptação ambiental
Temperatura da operação -40°C ~ +70°C
Temperatura de armazenamento -45°C ~ +85°C
Umidade 5%~95%, Não-condensando-se
Vibração Vibração aleatória 5.35grms, linha central 3
Choque onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6
Sistema ótico
Lente opcional Foco fixo atérmico: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm
Lente motorizada: 75mm/100mm/150mm
Zumbido ótico contínuo: 30-150mm



Aplicações industriais



O módulo térmico da câmera PLUG417 é amplamente utilizado na segurança e a monitoração, o ar livre, o salvamento da aplicação da lei, a luta contra o incêndio e o salvamento, as cargas úteis etc. de ADAS, de UAV.



400x300 / núcleo térmico da câmera de 17μm integrado na câmara de segurança térmica para a fiscalização 0



Nossa linha de produtos



400x300 / núcleo térmico da câmera de 17μm integrado na câmara de segurança térmica para a fiscalização 1

FAQ



1. Como faz plano focal uncooled o trabalho do microbolometer da disposição?

Usando o princípio do efeito térmico brilhante infravermelho, o detector infravermelho uncooled converte a energia da radiação infravermelha na energia calorífica com material da absorção infravermelha, de modo que a temperatura dos aumentos materiais sensíveis. Então, um determinado parâmetro físico das mudanças materiais sensíveis em conformidade e conversos no sinal elétrico ou no sinal claro visível através de um determinado mecanismo da conversão projetado realizar a detecção do objeto.



2. Que é a vantagem de detector infravermelho uncooled?

O detector plano focal infravermelho Uncooled não precisa um dispositivo mais fresco integrado do conjunto do vaso Dewar (IDCA) e pode trabalhar na temperatura ambiente. Tem as vantagens do começo rápido, consumo da baixa potência, tamanho pequeno, peso leve, longa vida, baixo custo e assim por diante. Embora a sensibilidade de detector infravermelho uncooled do plano focal não fosse tão boa quanto aquela de detectores infravermelhos de refrigeração, após anos de desenvolvimento, seu desempenho de custo foi obviamente melhor do que o detector de refrigeração, que tem uma perspectiva mais larga da aplicação.
