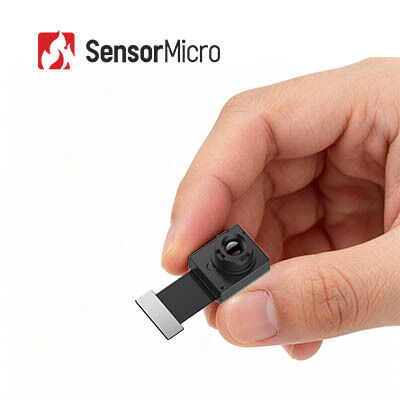

Módulo de câmara de segurança térmica LWIR não resfriado com resolução 256x192 e pitch de pixels de 12μm no pacote de nível de wafer

Módulo Uncooled da imagem latente térmica de LWIR 256x192/12 μm para a câmera de segurança térmica

O módulo de imagem IR não resfriado TIMO212, também conhecido como módulo térmico não resfriado, tem capacidade radiométrica e possui função de medição de temperatura infravermelha sem contato disponível. Ele inclui um detector infravermelho de pacote de nível de wafer (WLP) de tamanho excepcionalmente pequeno de 256x192 / 12μm que captura espectro infravermelho de onda longa (LWIR) que varia de 8 a 14μm.

Devido ao seu SWaP-C totalmente otimizado, o módulo de câmera térmica TIMO212 possui baixa resolução, tamanho pequeno, baixo consumo de energia e preço muito baixo. Assim, no campo da segurança e monitoramento, é muito adequado para medição e monitoramento de temperatura em grande angular e perto.

• Módulo ultraminiatura com otimização SWaP-C definitiva
  • Detector empacotado de nível de wafer + óptica de nível de wafer + obturador de válvula microeletromagnética
  • O menor módulo térmico infravermelho, permitindo funcionalidade básica de imagem térmica com máxima eficiência de custos
  • Tamanho compacto, leve e baixo consumo de energia, ideal para integração em dispositivos em miniatura
• Opções ópticas flexíveis, medição precisa de temperatura
  • Várias opções de lentes disponíveis, incluindo grande angular e telefoto, para atender às diversas necessidades de aplicação
  • Medição de temperatura de alta precisão com exatidão de até ±2°C; suporta monitoramento de temperatura regional e full-frame
• Integração fácil, desenvolvimento rápido
  • Suporta interface de imagem DVP, compatível com várias plataformas incorporadas
  • Compatível com os padrões ambientais RoHS 2.0

O módulo de imagem térmica TIMO212 é aplicado na área de Segurança Inteligente, AloT, Observação Noturna, Instrumentos e Medidores, Visão de Máquina etc.

• Profundo conhecimento técnico- Com muitos anos de experiência em pesquisa, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, construímos fortes capacidades em design de chips, fabricação de wafer, embalagem e testes, bem como integração de sistemas.
• Focado na inovação e implementação prática em sensoriamento infravermelho- Estamos comprometidos em impulsionar avanços tecnológicos em imagens térmicas, ampliando constantemente os limites em NETD, SWaP e temperatura operacional.
• Portfólio diversificado de produtos- Apoiados por pesquisa e desenvolvimento independentes e vários caminhos técnicos, oferecemos uma ampla gama de componentes de detecção infravermelha – resfriados e não resfriados.
• Validação rigorosa de confiabilidade garante garantia de qualidade- Apoiados por um sistema robusto de gestão de qualidade, nossos produtos passam por vários procedimentos de testes durante a produção para garantir estabilidade e confiabilidade a longo prazo.
• Suporte Técnico Profissional e Serviços de Desenvolvimento Conjunto- Nossa equipe de engenharia trabalha em estreita colaboração com as equipes de P&D e de produtos dos clientes para acelerar a integração do sistema, melhorar a eficiência e reduzir o tempo de lançamento no mercado.

As ondas infravermelhas não podem ser vistas pelo olho humano. O detector infravermelho / sensor de imagem térmica é um dispositivo óptico-elétrico para reagir à radiação infravermelha e à energia térmica e convertê-la em sinal elétrico e, em seguida, gerar imagens térmicas visíveis.

WLP refere-se ao pacote de nível wafer. É o processo de completar o empacotamento de alto vácuo diretamente em todo o wafer MEMS e, em seguida, riscar e cortar para formar um único sensor infravermelho. Juntamente com embalagem metálica e embalagem cerâmica, eles são os 3 principais formatos de embalagem de detectores infravermelhos não resfriados.

Os detectores IR WLP são especialmente projetados para atender aos requisitos de miniaturização e baixo custo na aplicação da tecnologia infravermelha no mercado de eletrônicos de consumo. Agora oferecemos uma variedade de soluções de módulos infravermelhos WLP para impulsionar mais novas aplicações em mercados emergentes.
