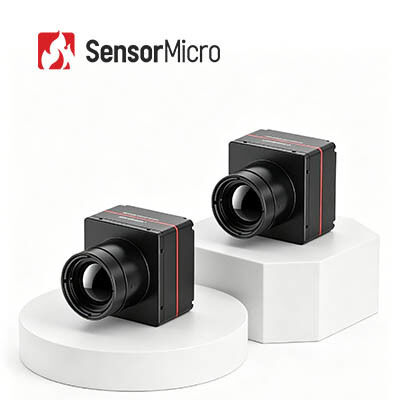

1280x1024 Resolução 12μm Modulo de câmera térmica de tamanho de pixel para detecção de longa distância

  • 1280x1024 Resolution 12μm Pixel Size Thermal Camera Module for Long Range Detection
Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iSE1212
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1280x1024/12μm NETD ≤ 30mK
Faixa Espectral 8~14μm Algoritmo de imagem NUC/RDC/DNS/DDE/SFFC
Taxa de quadros digitais 25Hz/30Hz/50Hz Zoom digital 1X/2X/4X/8X
Destacar

Câmera térmica de alta resolução do IR

,

Módulo térmico de alta resolução da câmera do OEM
Deixe um recado
Descrição de produto
OEM 1280x1024 / 12μm Modulo de câmera térmica de alta resolução Detecção de longa distância
Visão geral do produto
Alto nível de estabilidade 1280x1024 / 12 μm Módulo infravermelho não resfriado para imagens térmicas ultra claras

O núcleo da câmera térmica iSE1212 possui uma resolução de 1280x1024 de grande matriz desenvolvida por ele próprio com um detector infravermelho LWIR de 12 μm de pixel de última geração.
Este módulo de imagem térmica eleva a imagem térmica de ondas longas, oferecendo mais do dobro da resolução do sensor de 640x480 núcleos.Assegura a detecção a longo alcance, mantendo um amplo campo de visão, uma câmara 640 com a mesma distância focal ofereceria apenas metade do campo de visão de uma câmara 1280..

Principais características
  • Imagem de alta definição com visuais suavesOferece imagens térmicas de megapixels com desempenho suave e sem atrasos, campo de visão mais amplo, maior cobertura de ângulo, maior alcance de detecção e detalhes aprimorados.
  • Operação sem obturador para desempenho silencioso- Não é necessária a calibração do obturador durante o uso, eliminando a gagueira da imagem comum nos desenhos tradicionais.
  • Ricos em características e amigáveis à integração- Suporta algoritmos de super-resolução, imagem em imagem, OSD personalizável, modo de sono, calibração de um clique e compatibilidade com vários monitores Micro OLED.Compatível com uma ampla gama de lentes ópticas e componentes estendidos para facilitar o desenvolvimento secundário e a integração flexível do sistema.
Especificações do produto
Modelo iSE1212
Indicadores de detectores IR
Material sensível VOx
Resolução 1280×1024
Tamanho do pixel 12 μm
Resposta espectral 8 μm ~ 14 μm
NETD típico ≤ 30mK
Processamento de imagem
Pixéis eficazes 1280×1024
Taxa de quadros digitais 25 Hz/30 Hz/50 Hz
Tempo de arranque 7s
Vídeo digital O número de veículos deve ser igual ou superior a:
Algoritmo de imagem NUC/DRC/DNS/DDE/SFFC
Sem obturador Apoio
Exibição de imagem 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente)
Direção da imagem Horizontal/Vertical/Diagonal
Zoom digital 1x/2x/4x/8x
Brilho da imagem Automático/Manual
Contraste de imagem Automático/Manual
Modo de compensação Manual
Retículo Apoio
Função do sistema
Modo de sono Apoio
Configuração do menu Personalizável
Língua do menu Chinês / Inglês
Calibração de deslocamento Apoio
Teclado ≥4 ((Funcções de botão personalizáveis)
Direção OLED Suporte a I2C, porta paralela de 16/24 bits, datavalid e outros sinais de tela de unidade
Dispositivos de transmissão directa Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
Suporta sinais de exibição MIPI e pode dirigir diretamente a tela IBOE VX039FHP-NH4.
Software para PC
Software de computador Módulo de controlo e visor de vídeo
Eletrodomésticos
Interface externa padrão
50pin: BP040SB-50-0114-B-R0
Interface de comunicação TTL-232/USB
Interface de vídeo digital DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
Componentes de extensão A utilização de um dispositivo de transmissão de dados é obrigatória para os dispositivos de transmissão de dados.
Interface elétrica
Tensão de alimentação 2.7V~5.3V
Consumo típico de energia 1.2W@25Hz@23±3°C
Mecânico/Lente
Tamanho do núcleo nu (mm) 38×39×28 68 x 69 x 30.2
Peso do núcleo nu (g) 65±3 88.5±3
Lentes ópticas Foco fixo Atermal: 14mm/19mm/25mm/35mm Atermal de foco fixo: 50 mm/100 mm
Lente motorizada: 75 mm/100 mm/150 mm
Zoom contínuo: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm
Componentes do obturador Opcional
Nível de protecção IP67 ((Lente frontal)
Adaptabilidade ao ambiente
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Humidade 5% a 95%, não condensante
Vibração 5.35g, vibração aleatória, 3 eixos
Impacto Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes 500 g@1 ms
Certificação RoHS2.0/REACH
Aplicações industriais
Visão industrialBombeiros e resgateVigilância de segurançaObservação ao ar livreVisão de MáquinaEletrônicos de consumo
Vantagens do produto
  • Portfólio diversificado de produtos- Uma vasta gama de formatos de produto, incluindo detectores infravermelhos, núcleos de câmaras e módulos para satisfazer os diversos requisitos de integração.
  • Variedade rica de produtos- Resoluções múltiplas de matriz, tamanhos de pixels, bandas de onda e combinações de opções de lentes proporcionam maior flexibilidade para diversas aplicações.
  • Desempenho excepcional- Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e elevada fiabilidade, concebidos para funcionar sob uma ampla gama de desafios ambientais.
  • Fácil integração- As múltiplas opções de interface facilitam a integração e permitem um desenvolvimento rápido em vários campos de aplicação.
Perguntas Frequentes
Como escolher a resolução adequada do detector infravermelho?
Depende das necessidades e aplicações reais dos seus produtos, e o preço também é um fator que precisa ser considerado.Você pode escolher detectores infravermelhos com menor resolução como 120x90Se você precisa de imagens muito claras para fins especiais, como monitoramento remoto, você pode escolher detectores infravermelhos de alta resolução de 1280x1024.
Como escolher a pseudo cor certa para imagens térmicas?
  • O branco cinzento é mais adequado para alvos com pequenas diferenças de temperatura
  • O vermelho e o azul são mais adequados para cenas em que é preciso encontrar pontos problemáticos.
  • O vermelho de ferro é a paleta de cores padrão da indústria de energia
Nota: Independentemente da paleta escolhida, as leituras de temperatura térmica não mudarão.
Como escolher uma lente térmica de câmera infravermelha adequada?
  • Lente padrãoPode atingir alvos normais a uma distância adequada.
  • Lentes de teleobjetivoÉ adequado para alvos relativamente pequenos e que precisam de ser vistos a longa distância
  • Lente de grande angularé melhor para ver mais detalhes de objetos a curta distância
  • Lente de macroÉ para ver alvos muito pequenos de perto, como circuitos de chips.
