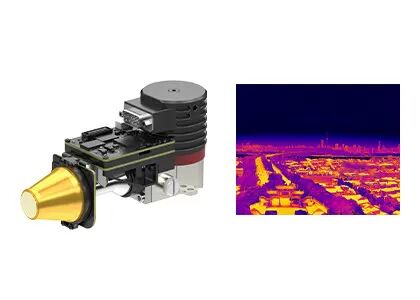

Módulo térmico de alta resolução 1280x1024 da câmera de MCT MWIR/12μm para a detecção da longa distância
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | EYAS1212 |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 1280x1024 | Distância entre pixels | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Faixa Espectral | 3,7 ~ 4,8 μm MW |
| Tamanho | 149x58,5x71mm | Taxa de quadros | 1 ~ 100 Hz ajustável |
| Destacar | Módulo térmico de alta resolução da câmera de MWIR,módulo térmico de alta resolução da câmera 1280x1024 |
||
Descrição de produto
Módulo infravermelho resfriado MWIR MCT de alta resolução 1280x1024 / 12μm para detecção de longa distância
Descrição do produto
O EYAS1212 é um módulo de infravermelho refrigerado analógico-digital de alta resolução baseado em FPA IR de 12μm com formato 1280x1024.
Este módulo AD inclui uma placa de proximidade que fornece o tempo FPA, e as fontes de alimentação sensíveis.A interface Camera Link produz 16 bits de dados brutos, o que simplifica muito a integração do detector no sistema.
Por conseguinte, o módulo EYAS1212 AD facilita aos clientes OEM a realização de testes de aceitação rápida no detector infravermelho arrefecido de 1280x1024/12μm,iniciar o desenvolvimento secundário rápido e encurtar o seu período de desenvolvimento de módulos infravermelhos arrefecidos ou de câmaras térmicas infravermelhas completas ou sistemas baseados em detectores infravermelhos arrefecidos;.
Principais características
- Fácil de desenvolver e integrar
- Cameralink Interface Output 16bit Raw Data, Controle de Portos Serial
- Estrutura integrada, dimensões são consistentes com o detector.
- 5 V de alimentação única
- Capaz de capturar alvos em alta velocidade
Especificações do produto
| Modelo | EYAS1212 |
| Desempenho do detector IR | |
| Resolução | 1280x1024 |
| Pitch de pixel | 12 μm |
| Criocolor | RS058F |
| Faixa espectral | 30,7 μm ∙ 4,8 μm MW |
| Tempo de arrefecimento (25°C) | ≤ 6min |
| NETD ideal (20°C) | ≤ 20mK |
| Modo de funcionamento | |
| Taxa de quadros | 1~100Hz Ajustável |
| Modo de funcionamento | Imagem instantânea; Modo de integração ITR/IWR; Modo Windows; Anti-blooming |
| Especificação elétrica | |
| Interface externa padrão | QSH 60 pin |
| Vídeo digital | Cameralink: saída de dados em bruto de 16 bits |
| Sincronização externa | CC1: INT/Frame Sincronização externa; CC2: MC Sincronização externa |
| Comunicação | Portos sérios de cameralink: TFG+/-, TC+/-; 9600bps |
| Fornecimento de energia | Painel de imagem de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energia estável | 9W |
| Dimensão (mm) | 149×58,5×71 |
| Peso | ≤ 680 g |
| Temperatura de funcionamento | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
Aplicações industriais
O módulo de imagem térmica EYAS1212 é amplamente utilizado em muitas áreas, tais como Sistema de Monitoramento Remoto, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.
Sobre nós
Impulsionada pelas necessidades dos utilizadores, a SensorMicro está empenhada no desenvolvimento aprofundado e na melhoria contínua dos produtos infravermelhos e das soluções de aplicação.Nós não só fornecemos produtos de hardware de alta qualidade, mas também compartilhamos experiência de aplicação profissional, oferecendo soluções personalizadas adaptadas às exigências únicas de diferentes indústrias.tornando-nos um parceiro confiável para clientes em todo o mundo.
Perguntas frequentes
1O que é a imagem térmica infravermelha?
A imagem térmica infravermelha é um tipo de método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos.Ele converte radiação infravermelha invisível em imagem térmica infravermelha visível com distribuição de temperatura da superfície alvoObjetos diferentes e até partes diferentes do mesmo objeto têm diferentes capacidades de radiação e intensidade de reflexão infravermelha.
2Para que pode ser utilizada a imagem infravermelha?
- Visão noturna.
- Busca e salvamento
- Teste não destrutivo
- Prevenção de epidemias
-Termografia.
- Segurança e monitorização
- Bombeiros.
- Não.
3O que é um módulo de imagem térmica?
Um módulo de imagem térmica geralmente consiste em um detector infravermelho, lente infravermelha e eletrônica de hardware com software e algoritmo incorporados.
