Módulo de Imagem Térmica Compacto Não Refrigerado com Resolução 640x512 e Tamanho de Pixel de 12μm para baixo consumo de energia

Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL612R pro
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 640x512/12μm NETD ≤40mK
Faixa Espectral 8~14μm Tamanho 17,3×17,3×23,4 (lente de 9,1 mm)
Tensão de alimentação 4,2-5,5V Consumo típico de energia 0,5 W
Destacar

Módulo infravermelho da imagiologia térmica de LWIR

,

Módulo infravermelho 640x512 da imagiologia térmica

Deixe um recado
Descrição de produto

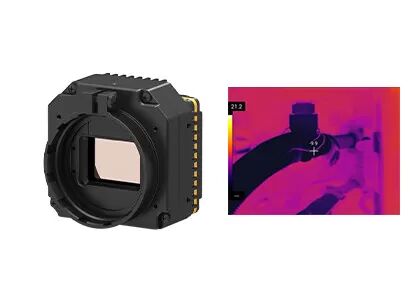

Módulo Uncooled compacto 640x512/12μm da imagiologia térmica integrado em dispositivos portáteis
Descrição do produto

Equipado com um detector infravermelho de nível wafer de 640×512/12μm, o núcleo da câmera infravermelha ultraminiatura iTL612R Pro combina circuito de processamento de sinal de alto desempenho com algoritmos avançados de medição de temperatura para fornecer monitoramento térmico de longo alcance e em tempo real. Ele captura a distribuição térmica completa em um único quadro, proporcionando uma visão abrangente rapidamente. Com múltiplas soluções SDK e uma estrutura ultraleve, atende aos exigentes requisitos de sistemas infravermelhos compactos em termos de carga estrutural, integração de sistemas e desenvolvimento iterativo.

Principais recursos
  • Leveza incomparável e carga mínima
    • Tamanho ultraminiatura: 17,3 × 17,3 × 23,4 mm (incluindo lente de 9,1 mm)
    • Ultraleve: 13,7±0,5g (incluindo lente de 9,1 mm)
    • Consumo de energia ultrabaixo: tão baixo quanto 0,5 W
  • Imagem nítida, medição precisa
    • Algoritmos de imagem de última geração para melhor experiência visual
    • Precisão de medição de temperatura: ±2°C ou ±2% (o que for maior)
    • Faixa de medição de temperatura: -20°C a 150°C / 0°C a 550°C (personalizável para faixas estendidas)
    • Suporta medição de temperatura de área, medição de temperatura local e exibição de linha isotérmica
  • Desenvolvimento fácil, integração perfeita
    • Várias opções de lentes disponíveis para atender vários cenários de aplicação
    • Múltiplas interfaces de saída de imagem: DVP8/LVDS/MIPI/USB2.0/BT.656
    • Saída de dados de imagem RAW/YUV/Matrix-TEMP com controle de porta serial
Especificações do produto
Modelo iTL612R Pro
Indicadores de detectores IR Material Sensível: VOx
Resolução: 640×512
Tamanho do pixel: 12μm
Resposta Espectral: 8μm ~ 14μm
NETD típico: ≤40mK
Processamento de imagem Taxa de quadros digitais: 25/30 Hz
Tempo de inicialização: ≤5s
Vídeo Digital: RAW/YUV/Matriz-TEMP
Algoritmo de imagem: NUC/3DNR/DNS/DRC/EE
Exibição de imagem: 10 (preto quente/branco quente/pseudo cor)
Programas para PC Módulo infravermelho: controle de módulo e exibição de vídeo
Elétrica Interface externa padrão: interface 30Pin_HRS:DF40C-30DP-0.4V(51)
Interface externa MIPI: Interface do conector 34Pin_Panasonic: AXE634124
Interface de comunicação: TTL-232/USB2.0
Interface de vídeo digital: DVP8/LVDS/MIPI/USB2.0/BT.656
Tensão de alimentação: 4,2-5,5V
Consumo típico de energia: 0,5 W
Medição de temperatura Temperatura operacional: -10℃~+50℃
Faixa de medição de temperatura: -20°C~150°C, 100°C~550°C; Personalização e expansão de suporte
Precisão de medição de temperatura: maior entre ± 2 ℃ ou ± 2%
Medição Parcial de Temperatura: Suporta valores máximos, mínimos e médios de saída de áreas de medição de temperatura
SDK: Android/Windows/Linux SDK; Obtenha análise de fluxo de vídeo
Mecânico Tamanho (incluindo lente):
• 17,3×17,3×23,4 (lente de 9,1 mm)
• 17,3×17,3×30,2 (lente de 13 mm)
• 17,3×17,3×38 (lente de 25 mm)
• 17,3×17,3×54 (lente de 45 mm)

Peso (incluindo lente):
• 13,7±0,5g (lente de 9,1 mm)
• 20±0,5g (lente de 13mm)
• 27,3±0,5g (lente de 25 mm)
• 51±0,5g (lente de 45 mm)
Adaptabilidade Ambiental Temperatura operacional: -40℃~+70℃
Temperatura de armazenamento: -45℃~+85℃
Umidade: 5% ~ 95%, sem condensação
Vibração: vibração senoidal, frequência: 10 Hz ~ 150 Hz ~ 10 Hz, valor de pico: 0,15 mm, direção axial: X, tempo de resistência: 8 min / eixo, ciclos: 2 vezes
Impacto: Meia Onda Senoidal, 30g/11ms, Direção de Impacto Eixo X, 3 vezes
Certificação: ROHS2.0/REACH
Lente óptica: foco fixo atérmico: 9,1/13/25/45mm
Aplicações Industriais

O módulo térmico não resfriado iTL612R Pro é amplamente utilizado em combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis, etc.

Sobre nós

Como fabricante e fornecedora de serviços líder mundial de detectores infravermelhos, a SensorMicro possui anos de profunda experiência em soluções de imagens térmicas infravermelhas. Guiados pela filosofia central de "SensorMicro, Sense More" e impulsionados pelas necessidades dos usuários, nos dedicamos a liberar todo o potencial da tecnologia infravermelha, fornecendo produtos de alto desempenho e serviços profissionais para clientes em todo o mundo.

Perguntas frequentes
O que é imagem térmica infravermelha?
A imagem térmica infravermelha é um método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos. Ele converte a radiação infravermelha invisível em imagem térmica infravermelha visível com distribuição de temperatura da superfície alvo. Objetos diferentes e até mesmo partes diferentes do mesmo objeto têm diferentes capacidades de radiação e intensidade de reflexão infravermelha.
Para que podem ser usadas as imagens infravermelhas?
• Visão noturna
• Busca e resgate
• Teste não destrutivo
• Prevenção contra a epidemia
• Termografia
• Segurança e monitoramento
• Combate a incêndios
O que é módulo de imagem térmica?
Um módulo de imagem térmica geralmente consiste em um detector infravermelho, lente infravermelha e hardware eletrônico com software e algoritmo incorporados. É a unidade mínima de um dispositivo de imagem térmica.
