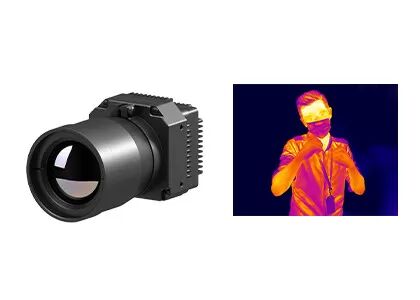

Módulo térmico LWIR Uncooled 1280x1024 da câmera da alta resolução do VOx/12μm

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo PLUG1212R
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 1280x1024/12μm NETD <50mK
Escala espectral 8~14μm Tamanho 20x20x10.4mm
Realçar

Módulo térmico da câmera da alta resolução do VOx

,

Módulo térmico de alta resolução 1280x1024 da câmera

Deixe um recado
Descrição de produto
Módulo infravermelho da câmera PLUG1212



Módulo térmico Uncooled da câmera do VOx LWIR 1280x1024/12μm para a medida industrial da temperatura



Descrição do produto



PLUG1212R é um do módulo infravermelho uncooled da câmera da série de PLUG-R desenvolvido pela tecnologia de sensor global (GST). Adota o detector infravermelho uncooled plano focal preferido mercado do microbolometer do VOx da disposição, circuito profissional do tratamento dos sinais e a plataforma do processamento de imagens, transforma completamente a radiação infravermelha do alvo em dados da temperatura. Sua medida da temperatura está disponível e a variação da temperatura pode ser raging customizável do ℃ -20℃~150 para a medida industrial da temperatura.



Com grande definição da disposição 1280x1024, o módulo térmico uncooled de PLUG1212R podia apresentar mais detalhes da imagem e apoia o campo de visão maior. O foco mais curto da definição espacial reduzida da oferta do tamanho do pixel de 12µm melhor e da lente ótica do fósforo conseguir a mesma missão da escala.



Características principais



- Passo do pixel: 12μm

- Definição: 1280x1024

- Os espectros variam: 8μm -14μm

- Sensibilidade alta: NETD<30mk>

- Variação da temperatura: -20℃~150℃, 100℃~550℃

- Precisão da temperatura: ±2℃ ou ±2%

- Confiança alta & adaptação ambiental forte.



Especificações de produto



Modelo PLUG1212R
Desempenho do detector do IR
Definição 1280x1024
Passo do pixel 12μm
Escala espectral 8~14μm
NETD <30mk>
Processamento de imagens
Taxa de quadros 25Hz
Tempo de partida <25s>
Vídeo análogo /
Vídeo de Digitas HDMI/RAW/YUV/BT1120
Componente da extensão USB/Camerlink
Escurecendo o modo Linear/histograma/misturado
Zumbido de Digitas 1~8X zumbido contínuo, tamanho de etapa 1/8
Exposição de imagem Cor quente/pseudo- quente/branca preta
Sentido da imagem Horizontalmente/verticalmente/diagonalmente aleta
Algoritmo da imagem NUC/AGC/IDE
Especificação elétrica
Relação externo padrão relação 50pin_HOURS
Modo de uma comunicação RS232-TTL, 115200bps
Tensão de fonte 5±0.5V
Medida da temperatura
Variação da temperatura de funcionamento -10°C~50°C
Variação da temperatura -20°C~150°C, 100°C~550°C
Precisão da temperatura ±2°C ou ±2% (tome o valor máximo)
SDK ARM/Windows/Linux SDK, Thermography da tela cheia
Características físicas
Dimensão (milímetros) 56x56x40.2
Peso ≤200g
Adaptação ambiental
Temperatura da operação -40°C ~ +70°C
Temperatura de armazenamento -45°C ~ +85°C
Umidade 5%~95%, Não-condensando-se
Vibração Vibração aleatória 5.35grms, linha central 3
Choque onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6
Sistema ótico
Lente opcional Foco fixo atérmico: 19mm/25mm



Aplicações industriais



O módulo infravermelho da imagem latente de PLU1212R é amplamente utilizado na eletricidade do poder, na visão por computador, na inspeção da construção, etc. petroquímica metalúrgico.

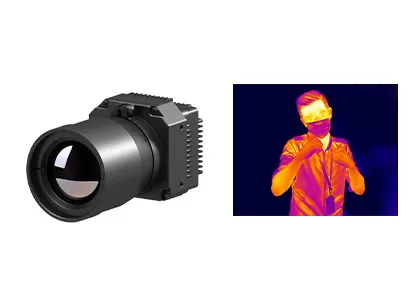

Módulo térmico LWIR Uncooled 1280x1024 da câmera da alta resolução do VOx/12μm 0

Nossos detectores infravermelhos do núcleo



Módulo térmico LWIR Uncooled 1280x1024 da câmera da alta resolução do VOx/12μm 1



FAQ



1. Como escolher a definição infravermelha apropriada do detector?

Depende das necessidades e das aplicações reais de seus produtos, e o preço é igualmente um fator que precise de ser considerado. Se a qualidade da imagem não é alta, você pode escolher o detector infravermelho com baixa definição, tal como 120x90, 256x192, 400x300. Se você precisa uma imagem muito clara para alguns objetivos especiais, tais como a monitoração remota, você pode escolher um detector infravermelho de alta resolução de 1280x1024.



2. Como selecionar a cor pseudo- direita para a imagiologia térmica?

- O branco cinzento é mais apropriado para o alvo com diferença pequena da temperatura

- O vermelho e o azul são mais apropriados para a cena onde os pontos do problema precisam de ser encontrados.

- O vermelho do ferro é a paleta de cores padrão da indústria energética.

Nota: nenhuma matéria que a paleta que você escolhe, a temperatura térmica não mudará de todo.



3.How para escolher uma objetiva térmica infravermelha apropriada?

- A lente padrão pode encontrar alvos normais com distância apropriada

- Para a lente teleobjetiva, é apropriado para alvos que é relativamente pequeno e precisa de ser visto de uma grande distância

- Para ver mais detalhe de objetos na distância próxima, a lente larga do ângulo é melhor.

- A lente macro é vendo o alvo muito tinny com distância próxima, tal como o circuito de microplaqueta.
