Módulo Thermographic Uncooled da câmera de PLUG417R

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo PLUG417R
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 400x300 / 17μm NETD <30mK
Escala espectral 8~14μm Tamanho 44.5x44.5x36.6mm
Realçar

Módulo minúsculo Uncooled da câmera

,

Módulo minúsculo da câmera de PLUG417R

,

módulo minúsculo da câmera 30mK

Deixe um recado
Descrição de produto

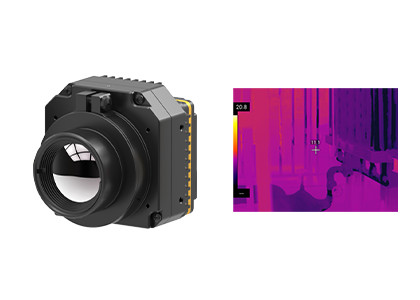

Módulo infravermelho da câmera de PLUG417R



Núcleo Uncooled da câmera da imagiologia térmica de GST PLUG417R com medida industrial da temperatura



Descrição do produto



PLUG417R é um dos módulos térmicos uncooled da câmera do IR da série de PLUG-R desenvolvidos pela tecnologia de sensor global (GST). Consiste em detector infravermelho uncooled de 400x300/17μm, na série completa de componentes óticos, no circuito profissional do tratamento dos sinais e no algoritmo do processamento de imagens.



Nós somos cometidos a abrir uma visão nova para a medida industrial da temperatura. Após anos de acumulação técnica e de experiência prática no campo da medida infravermelha da temperatura, nós fornecemos nossos clientes uma série completa de soluções da visão da imagiologia térmica da máquina.



Características principais


- NETD<30mk> - Desempenho estável
- Integração fácil
- Qualidade & detalhes claros da imagem
- Variação da temperatura customizável
- Adaptação ambiental forte



Especificações de produto



Modelo PLUG417R
Desempenho do detector do IR
Definição 400x300
Passo do pixel 17μm
Escala espectral 8~14μm
NETD <30mk>
Processamento de imagens
Taxa de quadros 25Hz/30Hz/50Hz/60Hz
Tempo de partida <15s>
Vídeo análogo PAL/NTSC
Vídeo de Digitas RAW/YUV/BT656/LVDS
Componente da extensão USB/Camerlink
Escurecendo o modo Linear/histograma/misturado
Zumbido de Digitas 1~8X zumbido contínuo, tamanho de etapa 1/8
Exposição de imagem Cor quente/pseudo- quente/branca preta
Sentido da imagem Horizontalmente/verticalmente/diagonalmente aleta
Algoritmo da imagem NUC/AGC/IDE
Especificação elétrica
Relação externo padrão relação 50pin_HOURS
Modo de uma comunicação RS232-TTL, 115200bps
Tensão de fonte 4.5~6V
Medida da temperatura
Variação da temperatura de funcionamento -10°C~50°C
Variação da temperatura -20°C~150°C, 100°C~550°C
Precisão da temperatura ±2°C ou ±2% (tome o valor máximo)
SDK ARM/Windows/Linux SDK, Thermography da tela cheia
Características físicas
Dimensão (milímetros) 44.5x44.5x36.6
Peso ≤77g
Adaptação ambiental
Temperatura da operação -40°C ~ +70°C
Temperatura de armazenamento -45°C ~ +85°C
Umidade 5%~95%, Não-condensando-se
Vibração Vibração aleatória 5.35grms, linha central 3
Choque onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6
Sistema ótico
Lente opcional Foco fixo atérmico: 7.5mm/13mm/19mm/25mm/35mm



Aplicações industriais



O módulo do tonalizador térmico de PLUG417R é amplamente utilizado na inspeção de Electric Power, a visão por computador, segurança de construção & monitoração da ATAC, ar livre, luta contra o incêndio & salvamento, aplicação da lei & salvamento, cargas úteis etc. de ADAS, de UAV.



Módulo Thermographic Uncooled da câmera de PLUG417R 0



Nossa linha de produtos



Módulo Thermographic Uncooled da câmera de PLUG417R 1



FAQ



1. Que é imagiologia térmica infravermelha?

Na natureza, todos os objetos cuja a temperatura é mais alta do que absoluta zeram (- ℃ 273) podem irradiar os raios infravermelhos. Usando o detector infravermelho da câmera para medir a diferença entre o alvo própria da temperatura da radiação infravermelha e o fundo, você pode obter as imagens infravermelhas diferentes, que são chamadas igualmente imagens térmicas.



2. Como fazem os detectores infravermelhos trabalho?

A radiação infravermelha que se emitiu pelo alvo incorpora a escala de detecção do detector térmico, a seguir do detector infravermelho converte o sinal da radiação da intensidade diferente no sinal elétrico correspondente, e então através da amplificação e do vídeo que processam, formulários a imagem infravermelha que pode ser observada pelos olhos nus.



3. Que são as vantagens de detectores infravermelhos de refrigeração?

O detector plano focal infravermelho de refrigeração opera-se em uma baixa temperatura que seja fornecida por um refrigerador do vaso Dewar do detector (ddc). Tem a sensibilidade alta e pode distinguir uma diferença mais sutil da temperatura do que detector infravermelho uncooled. Pode detectar, identificar e reconhecer objetos em uma longa distância mesma que seja mais de dez quilômetros afastado. A estrutura do detector de refrigeração é muito complexa que resultados em um custo relativamente alto do que detector uncooled.
