640x512 15μm refrigerou a integração infravermelha do detector

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS615A
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 640x512/15μm NETD ≤17mK
Escala espectral 3.7~4.8μm Tamanho 147x58.5x71mm
Realçar

15μm refrigerou o detector infravermelho

,

17mK refrigerou o detector infravermelho

Deixe um recado
Descrição de produto
Módulo de refrigeração GAVIN615A do ANÚNCIO



O acelerador para 640x512/15μm RS058 MCT MWIR refrigerou a integração infravermelha do detector



Descrição do produto

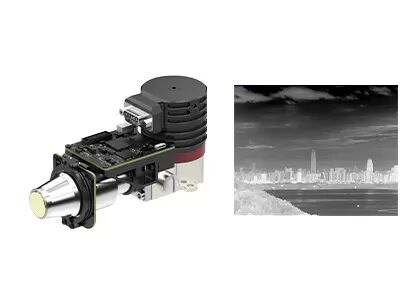

A série do EYAS refrigerou os módulos do ANÚNCIO tem a função do pré-amplificador para converter o sinal análogo dos detectores de refrigeração do IR em uma saída digital do córrego video. Está disponível com formatos diferentes da definição e as faixas de onda diferentes. EYAS615A é um membro do EYAS que a família com μm MWIR de 640x512@15 refrigerou o detector e o cryocooler RS058 integrados.



O módulo do ANÚNCIO de EYAS615A caracteriza na taxa de quadros até 120Hz, instantâneo, ITR/IWR, janelas, modos de trabalho deflorescência. A placa da proximidade vem com EYAS615A faz-lhe um acelerador para que os clientes do OEM realizem o teste de aceitação rápido nos detectores infravermelhos de GST, desenvolvimento secundário rápido do começo e encurtem seu período do desenvolvimento de módulos e de produtos completos baseados em detectores infravermelhos de refrigeração.



Características principais



- Fácil tornar-se & integrar

- Dados brutos da saída 16bit da relação de Cameralink, controle da porta de série

- A estrutura integrada, dimensões é consistente com o detector

- Único-fonte 5V

- Capaz de capturar o alvo movente de alta velocidade



Especificações de produto



Modelo EYAS615A
Desempenho do detector do IR
Definição 640x512
Passo do pixel 15μm
Cryocooler RS058
Escala espectral 3.7μm~4.8μm MW
Tempo refrigerando (25°C) ≤6min
NETD ótimo (20°C) ≤17mK
Modo de trabalho
Taxa de quadros 1~120Hz ajustável
Modo de trabalho Instantâneo; Modo da integração de ITR/IWR; Modo de Windows; Anti-florescência
Especificação elétrica
Relação externo padrão Pino de QSH 60
Vídeo de Digitas Cameralink: Dados brutos da saída 16bit
Sincronização externo CC1: Sincronização externo de INT/Frame; CC2: Sincronização externo de MC
Uma comunicação Porta de série de Cameralink: TFG+/-, TC+/-; 9600bps
Fonte de alimentação 1 painel da imagem latente do canal: 5V
1 canal Cryocooler: 24V
Consumo de potência estável 7W
Dimensão (milímetros) 147×58.5×71
Peso ≤680g
Temperatura de trabalho -40°C ~ +60°C
Magnitude da vibração Vibração: GJB Veículo-montou o transporte de alta velocidade
Choque: onda do Metade-seno, 40g 11 Senhora, 3 sentido da linha central 6 3 vezes cada



Aplicações industriais



O módulo da imagiologia térmica de EYAS615A é amplamente utilizado muitas áreas tais como o sistema de vigilância remoto, o sistema do realce da visão do voo, a carga útil etc. do Multi-sensor.



640x512 15μm refrigerou a integração infravermelha do detector 0



Honras & certificados

640x512 15μm refrigerou a integração infravermelha do detector 1



FAQ



1. Que é imagiologia térmica infravermelha?

A imagiologia térmica infravermelha é um tipo do método que utiliza a radiação infravermelha e a energia térmica para recolher a informação sobre objetos. Converte a radiação infravermelha invisível na imagem térmica infravermelha visível com distribuição da temperatura da superfície do alvo. Os objetos diferentes e mesmo as partes diferentes do mesmo objeto têm a capacidade diferente da radiação e a força infravermelha da reflexão.



2. Que pode a imagem latente do infravermelho ser usada para?

- Visão noturna

- Busca & salvamento

- teste Não-destrutivo

- Prevenção epidêmica

- Thermography

- Segurança & monitoração

- Luta contra o incêndio



3. Que é módulo da imagiologia térmica?

Um módulo da imagiologia térmica consiste geralmente em um detector infravermelho, em uma eletrônica infravermelha da lente e do hardware com o software e o algoritmo encaixados. É a unidade mínima de um dispositivo de imagiologia térmica.
