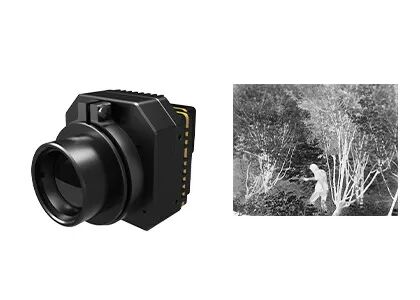

1280x1024 de alta resolução 12μm MCT MWIR refrigerou o módulo infravermelho da câmera
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | EYAS1212 |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 1280x1024 | Distância entre pixels | 12μm |
|---|---|---|---|
| NETD | ≤20mK | Faixa Espectral | 3,7 ~ 4,8 μm MW |
| Tamanho | 149x58,5x71mm | Taxa de quadros | 1 ~ 100 Hz ajustável |
| Destacar | Módulo pequeno da câmera de MWIR,Módulo pequeno da câmera de MCT,Módulo pequeno 1280x1024 da câmera |
||
Descrição de produto
Módulo infravermelho resfriado MWIR MCT de alta resolução 1280x1024 / 12μm com placa de proximidade
Descrição do produto
O EYAS1212 é um módulo de infravermelho refrigerado analógico-digital de alta resolução baseado em FPA IR de 12μm com formato 1280x1024.
Este módulo AD inclui uma placa de proximidade que fornece o tempo FPA, e as fontes de alimentação sensíveis.A interface Camera Link produz 16 bits de dados brutos, o que simplifica muito a integração do detector no sistema.
Por conseguinte, o módulo EYAS1212 AD facilita aos clientes OEM a realização de testes de aceitação rápida no detector infravermelho arrefecido de 1280x1024 / 12μm,iniciar o desenvolvimento secundário rápido e encurtar o seu período de desenvolvimento de módulos infravermelhos arrefecidos ou de câmaras térmicas infravermelhas completas ou sistemas baseados em detectores infravermelhos arrefecidos;.
Principais características
- Fácil de desenvolver e integrar
- Cameralink Interface Output 16bit Raw Data, Controle de Portos Serial
- Estrutura integrada, dimensões são consistentes com o detector.
- 5 V de alimentação única
- Capaz de capturar alvos em alta velocidade
Especificações do produto
| Modelo | EYAS1212 |
| Desempenho do detector IR | |
| Resolução | 1280x1024 |
| Pitch de pixel | 12 μm |
| Criocolor | RS058F |
| Faixa espectral | 30,7 μm ∙ 4,8 μm MW |
| Tempo de arrefecimento (25°C) | ≤ 6min |
| NETD ideal (20°C) | ≤ 20mK |
| Modo de funcionamento | |
| Taxa de quadros | 1~100Hz Ajustável |
| Modo de funcionamento | Imagem instantânea; Modo de integração ITR/IWR; Modo Windows; Anti-blooming |
| Especificação elétrica | |
| Interface externa padrão | QSH 60 pin |
| Vídeo digital | Cameralink: saída de dados em bruto de 16 bits |
| Sincronização externa | CC1: INT/Frame Sincronização externa; CC2: MC Sincronização externa |
| Comunicação | Portos sérios de cameralink: TFG+/-, TC+/-; 9600bps |
| Fornecimento de energia | Painel de imagem de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energia estável | 9W |
| Dimensão (mm) | 149×58,5×71 |
| Peso | ≤ 680 g |
| Temperatura de funcionamento | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
Aplicações industriais
O módulo de imagem térmica EYAS1212 é amplamente utilizado na integração da câmara de segurança térmica.
Serviço padronizado
Documentação completa: manuais do produto, guias de instalação e referências de seleção.
Desenvolvimento e Assistência em Teste: Teste integrado de amostras, avaliação de desempenho e verificação de parâmetros facilitados.
Advanced Developer Toolkit: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
Suporte técnico remoto: suporte 24 horas por dia, 7 dias por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana.
Garantia: peças originais e rigorosa adesão ao processo para restaurar o desempenho ideal.
Perguntas frequentes
1O que é a imagem térmica infravermelha?
Na natureza, todos os objetos cuja temperatura é superior a zero absoluto (- 273 °C) podem irradiar raios infravermelhos.Usando o detector de câmera infravermelha para medir a diferença de temperatura da radiação infravermelha entre o alvo e o fundo, podemos obter diferentes imagens infravermelhas, que também são chamadas imagens térmicas.
2Como funcionam os detectores infravermelhos?
A radiação infravermelha emitida pelo alvo entra na faixa de detecção do detector térmico,Então o detector de infravermelho converte o sinal de radiação de intensidade diferente no sinal elétrico correspondente, e depois através da amplificação e processamento de vídeo, forma a imagem infravermelha que pode ser observada a olho nu.
3Quais são as vantagens dos detectores de infravermelho resfriados?
O detector de plano focal infravermelho arrefecido funciona a uma temperatura baixa, que é fornecida por um detector dewar cooler (ddc).Ele tem alta sensibilidade e pode distinguir diferenças de temperatura mais sutis do que detector infravermelho não resfriadoPode detectar, identificar e reconhecer objetos a uma distância muito longa, que é de mais de dez quilómetros.A estrutura do detector resfriado é muito complexa, o que resulta num custo relativamente elevado do que o detector não resfriado.
