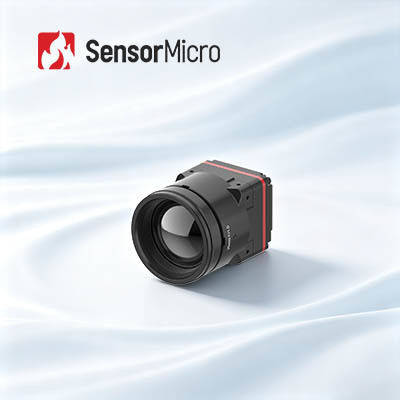

Módulo de Imagem Térmica LWIR Não Resfriado de Resolução 1280x1024 com Tamanho de Pixel de 8µm para Aplicações de Alto Desempenho
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Tipo | Módulo de câmera não resfriado | Tensão de alimentação | 4.5-5.5V |
|---|---|---|---|
| Resolução | 1280x1024/8μm | Alta Sensibilidade | NETD≤30mK |
| Taxa de quadros digitais | 25/30 Hz | Comprimento de onda médio | 8μm ~ 14μm |
| Destacar | Câmera térmica de RS058 Mwir,câmera térmica de 640x512 Mwir |
||
Descrição de produto
Módulo de imagem térmica LWIR Mega Pixel 1280x1024 / 8μm não resfriado
Visão geral do produto
O núcleo da câmara infravermelha iTL1208 de 8 μm é um componente confiável para vários equipamentos de imagem térmica.Ele oferece imagens estáveis de alta resolução de 1280 × 1024 e excelente desempenho SWaP, resolvendo os problemas de grande tamanho, peso pesado e alto consumo de energia dos núcleos térmicos tradicionais de alta resolução.
Adotando uma tecnologia óptica sem germânio e com baixo custo e uma interface industrial MIPI CSI padrão, o produto suporta acoplamento de sistema padronizado e correspondência de lentes flexíveis,adequado para a integração em lotes de aparelhos de imagem térmica portáteis, equipamento de detecção móvel e dispositivos portáteis de monitorização térmica.É uma solução de atualização rentável para sistemas industriais de imagem térmica.
Principais características
- 8 μm de megapixels avanço:O primeiro núcleo de câmera térmica de 8 μm do mundo, alimentado pelo detector super infravermelho ApexCore 1280 × 1024 / 8 μm, equilibrando alta resolução com integração ultra-compacta.
- Na vanguarda do desempenho SWaP:Medindo apenas 22,6 × 22,6 × 34,5 mm, pesa 35,7 ± 2 g (incluindo uma lente de 12 mm) e consome apenas 1 W, quebrando a barreira de tamanho para imagens térmicas de megapixels.
- Óptica sem germânio, integração rápida:Óptica de calcogeneto livre de germânio com opções de lentes múltiplas para diversos requisitos de aplicação.
Especificações do produto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores IR |
Material sensível:VOx Resolução:1280×1024 Tamanho de pixels:8 μm Resposta espectral:8 μm ~ 14 μm NETD típico:≤ 30mK |
| Processamento de imagem |
Taxa de quadros digitais:25/30 Hz Horário de arranque:≤ 6 s Vídeo digital:RAW/YUV Algoritmo de imagem:NUC/3DNR/DNS/DRC/EE Exibição de imagem:10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | Módulo de controlo e visor de vídeo |
| Eletrodomésticos |
Interface externa padrão:Interface do conector: BP04SD-34-0065-R0 Interface de comunicação:TTL-232/I2C Interface de vídeo digital:MIPI-CSI Voltagem de alimentação:40,5-5,5 V Consumo típico de energia:1W |
| Mecânico |
Tamanho (incluindo a lente): • Com lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diâmetro exterior da lente Φ37 mm) • Com lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diâmetro exterior da lente Φ33 mm) • Com lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diâmetro exterior da lente Φ26,6 mm) • Com lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diâmetro exterior da lente Φ27 mm) • Com lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diâmetro exterior da lente Φ33 mm) • Com lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diâmetro exterior da lente Φ43,2 mm) Peso (incluindo a lente): • 85,5±4,5 g (com lente de 5 mm) • 70,5 ± 3,6 g (com lente de 10 mm) • 35,7 ± 2 g (com lente de 12 mm) • 40,7 ± 2,1 g (com lente de 17 mm) • 71,0±3,6 g (com lente de 25 mm) • 110±5,5 g (com lente de 35 mm) |
| Adaptabilidade ao ambiente |
Temperatura de funcionamento:-40°C~+70°C Temperatura de armazenamento:-45°C~+85°C Humidade:5% a 95%, não condensante Vibração:5.35 gramas, vibração aleatória, 3 eixos Impacto:Meia onda senoidal, 40g/11ms, direção de impacto 3 eixos, 6 direções Certificação:RoHS2.0/REACH Lentes ópticas:Foco fixo Atermal: 5/10/12/17/25/35mm |
Aplicações industriais
O módulo de câmara infravermelha iTL1208 é amplamente utilizado em muitas áreas, tais como combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitorização de segurança, dispositivos vestíveis, dispositivos portáteis, etc.
Perfil da empresa
A SensorMicro é a principal fabricante e prestadora de serviços de detectores de infravermelho do mundo.Está disposta a fornecer aos clientes de todo o mundo detectores de imagem térmica não resfriados e resfriados de alto desempenho e compartilhar sua experiência de aplicação profissional.
SensorMicro fornece detectores infravermelhos avançados, núcleos de câmera e módulos com formatos versáteis e bandas de onda.Os nossos produtos integram-se perfeitamente em diversos sistemas, possibilitando aplicações de imagem e sensoriamento de última geração em todas as indústrias..
Sensores Os detectores micro têm sido amplamente utilizados em termografia, segurança e vigilância, visão pessoal, automóveis e produtos infravermelhos de consumo.A capacidade de produção em volume da SensorMicro permite satisfazer a crescente procura de todos os mercados existentes e emergentes.
Perguntas Frequentes
O que é imagem térmica infravermelha?
A imagem térmica por infravermelho é um método que utiliza radiação infravermelha e energia térmica para recolher informações sobre objetos, a fim de formular imagens deles,ou obter informações de temperatura dos objetos, mesmo em ambientes de baixa visibilidade.
Como funciona a imagem térmica infravermelha?
O sistema de imagem térmica por infravermelho é uma tecnologia de detecção e identificação passiva sem contacto por infravermelho.Ele focaliza a radiação infravermelha da cena no detector infravermelho da matriz do plano focal através do sistema óptico infravermelho que pode passar através da radiação infravermelhaO detector térmico converte o sinal de radiação de intensidade diferente no sinal elétrico correspondente e, em seguida, através da amplificação e do processamento de vídeo,forma a imagem infravermelha que pode ser observada a olho nu.
