GAVIN330 MWIR Modulo de Imagem térmica resfriada Alta confiabilidade 320x256/30μm

  • GAVIN330 MWIR Cooled Thermal Imager Module High Reliability 320x256/30μm
Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN330
Quantidade de ordem mínima 1 parte
Preço negotiable
Termos de pagamento L/C,T/T
Detalhes do produto
Resolução 320x256/30μm material MCT
NETD ≤10mK Faixa Espectral 3,7~4,8μm (MW)
Tamanho 150×67×80mm Peso ≤900g
Destacar

MWIR refrigerou o tonalizador térmico

,

GAVIN330 refrigerou o tonalizador térmico

,

módulo do tonalizador 320x256 térmico
Deixe um recado
Descrição de produto

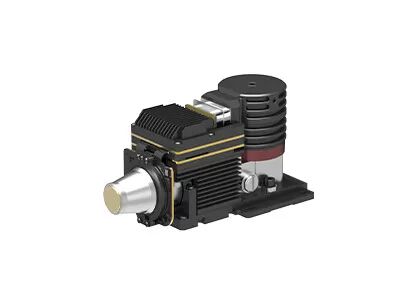

GAVIN330 Módulo de Imagem Térmica MWIR HgCdTe 320x256/30μm resfriado de alta confiabilidade


Descrição do produto


A série GAVIN é o módulo infravermelho refrigerado padrão desenvolvido pela SensorMicro.diferentes bandas de ondas e também diferentes opções de lentes ópticas contínuas.


O módulo de imagem térmica GAVIN330 é um da série GAVIN com detector refrigerado MWIR 320x256 / 30μm e criocolor RS058 no interior. Ele opera na faixa espectral de 3,7 ~ 4,8 μm.Com interface de cameralink padrão industrial, a câmara infravermelha ou o integrador de sistema podem conceber ou integrar a sua própria câmara completa com facilidade com base no módulo de infravermelho resfriado GAVIN330.


Estamos empenhados em abrir uma nova visão para a indústria de imagens térmicas infravermelhas. sales and marketing of thermal imaging detectors and infrared modules to provide our customers a variety of infrared thermal imaging solutions which shorten secondary development time and greatly reduce the cost for customers.


Principais características


- Imagem térmica de alta qualidade

- Alta sensibilidade, NETD≤10mK

- Detecção de longa distância.

- Fácil integração no sistema

- Interface DVP/Cameralink, saída de imagem RAW/YUV

- Várias lentes de zoom óptico contínuo estão disponíveis


Especificações do produto


Modelo GAVIN330
Desempenho do detector IR
Resolução 320x256
Pitch de pixel 30 μm
Criocolor RS058
Faixa espectral 30,7 μm ∙ 4,8 μm MW
Tempo de arrefecimento ((20°C) ≤ 7min
NETD (20°C) ≤ 10mK
Processamento de imagem
Taxa de quadros 50 Hz/100 Hz/200 Hz
Modo de atenuação Linear/Histograma/Mixido
Zoom digital ×1/×2/×4
Direção da imagem Flip horizontal/vertical/diagonalmente
Algoritmo de imagem NUC/AGC/IDE
Especificação elétrica
Interface externa padrão J30JZ 25 pin
Vídeo analógico PAL
Vídeo digital 16 bits RAW/YUV: 16 bits DVP/Cameralink Output
Sincronização externa Sincronização externa do quadro: Nível RS422
Comunicação RS422, 115200bps
Fornecimento de energia 20 ~ 28VDC
Consumo de energia estável 12W
Dimensão (mm) 150 × 67 × 80
Peso ≤ 900 g
Temperatura de operação -40°C ~ +60°C
Magnitude da vibração Vibração: GJB Transporte de alta velocidade montado em veículos
Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada
Lentes ópticas
Lente opcional Zoom contínuo
30 ~ 240 mm/F4
15 ~ 300 mm/F4
21~420 mm/F4
35 ~ 690 mm/F4


Aplicações industriais


O módulo de câmera térmica resfriada GAVIN330 é amplamente utilizado em muitas áreas, tais como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.


GAVIN330 MWIR Modulo de Imagem térmica resfriada Alta confiabilidade 320x256/30μm 0


Sobre nós


Nossa Visão: Forçar os limites da percepção e transformar a forma como as pessoas se conectam com o mundo ao seu redor.



Nossa Missão: Aproveitar o poder da tecnologia de detecção infravermelha para transformar as indústrias em todo o mundo, permitindo decisões mais inteligentes, ambientes mais seguros e um futuro mais conectado.



O nosso valor: criar tecnologia infravermelha avançada que torne o mundo um lugar melhor.


Perguntas frequentes


1Como escolher a resolução adequada do detector infravermelho?

Depende das necessidades e aplicações reais dos seus produtos, e o preço também é um fator que precisa ser considerado.Você pode escolher o detector infravermelho com baixa resolução, como 120x90, 256x192, 400x300. Se você precisar de uma imagem muito clara para alguns fins especiais, como monitoramento remoto, você pode escolher um detector de infravermelho de alta resolução de 1280x1024.


2Como escolher a pseudo cor certa para imagens térmicas?

- O branco cinzento é mais adequado para o alvo com pequena diferença de temperatura

- O vermelho e o azul são mais adequados para a cena em que os pontos problemáticos precisam ser encontrados.

O vermelho de ferro é a paleta de cores padrão da indústria energética.

Observação: não importa qual a paleta que escolher, a temperatura térmica não mudará de modo algum.


3Como escolher uma lente térmica de câmara infravermelha adequada?

- A lente padrão pode atingir alvos normais a uma distância adequada.

- Para a teleobjetiva, é adequado para alvos relativamente pequenos e que precisam ser vistos a uma longa distância

- Para ver mais detalhes de objetos a curta distância, é melhor usar lentes de grande angular.

- As lentes macro são para ver alvos muito pequenos a curta distância, como circuitos de chips.
