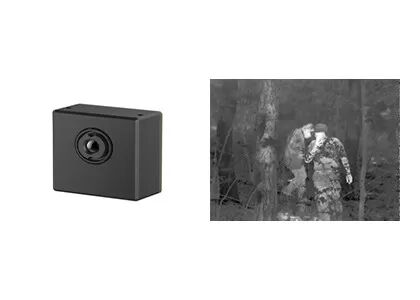

Módulo Uncooled 256x192 da imagiologia térmica/12μm para a câmara de segurança
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iLC212 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 256x192 | Consumo de energia | 700mW |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 12μm |
| NETD | ≤65mK | Taxa de quadros | 25Hz/30Hz |
| Destacar | Módulo Uncooled da imagiologia térmica,Módulo 256x192 da imagiologia térmica |
||
Descrição de produto
Módulo de imagem térmica 256x192 / 12μm não resfriado para câmara de segurança
Descrição do produto
Como representante do núcleo de câmera térmica de baixo custo, o módulo de imagem IR iLC212 não resfriado é muito adequado para clientes que têm requisitos rigorosos de tamanho pequeno,Peso leve e preço muito baixo no domínio da segurança e da monitorização.
O iLC212 inclui um detector de infravermelho de tamanho excepcionalmente pequeno de 256x192 / 12μm (WLP) que captura o espectro de ondas longas de infravermelho (LWIR) que varia de 8 a 14μm.
Devido ao seu SWaP-C totalmente otimizado, o módulo de câmera térmica iLC212 pode ser integrado em câmeras de segurança com monitoramento de grande ângulo e medição de temperatura de curta distância.
Principais características
- Aplicações SWaP-C totalmente otimizadas
- Adequado para vários produtos infravermelhos
- Uma ampla gama de aplicações de imagens térmicas
- Baixo consumo de energia
Especificações do produto
| Modelo | iLC212 |
| Desempenho do detector IR | |
| Materiais | Óxido de vanádio não resfriado |
| Resolução | 256×192 |
| Tamanho do pixel | 12 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| Processamento de imagem | |
| Vídeo digital | RAW/YUV/BT656; suporte à transmissão de vídeo USB2.0; linha de parâmetros de suporte à medição de temperatura |
| Taxa de quadros digitais | 25 Hz/30 Hz |
| Exibição de imagem | Negro-quente/branco-quente/pseudocolorido |
| Algoritmo de imagem | Correção de não-uniformidades (NUC) Redução do ruído da imagem 3D (3DNR) Redução do ruído 2D (DNS) Compressão de faixa dinâmica (DRC) EE Reforço |
| Tempo de arranque | ≤ 3 s |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C~+50°C |
| Intervalo de medição da temperatura | -20°C~+150°C, Suporte de medição de temperatura Extensão e personalização |
| Precisão da medição da temperatura | ±3°C/±3% (tome o valor maior) @23°C±5°C; a distância de medição da temperatura é de 1,5 m |
| Medição regional da temperatura | Suporte a qualquer medição da temperatura da área, valor máximo da área de saída, valor mínimo e valor médio |
| SDK | Versão Windows / Linux, Análise de fluxo de vídeo e conversão de cinza para temperatura |
| Interface elétrica | |
| Interface externa | Conector 30pin_HRS Potência de entrada Vídeo digital RS232-TTL/USB2.0 GPIO etc. |
| Comunicação | RS232-TTL/USB2.0 |
| Componente de expansão | Conselho de VPC |
| Software para PC | |
| Software ICC | Modulo de controlo e vídeo |
| Sistema de alimentação | |
| Fornecimento de energia | DC 3,3 V±0,1 V |
| Consumo de energia | Estado estacionário: 0,70 W/3,3 V @ 23 ± 3 °C |
| Propriedade física | |
| Conectores | Modelo de conector externo: DF40C-30DP-0.4V (51), (HRS-Male) Modelo de conector de acoplamento: DF40C (2.0)-30DS-0.4V (51), (HRS-Female) |
| Tamanho | 21 mm × 21 mm × 12,8 mm (incluindo a lente de 3,2 mm) |
| Peso | 8.9g±0,5g (incluindo lentes de 3,2 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de operação | -40°C+70°C |
| Temperatura de armazenamento | -45°C+85°C |
| Humidade | 5% a 95%, não condensante |
| Resistência a impactos e vibrações | Impacto: meia onda senoidal, 40 g/11 ms, 3-eixo, 6-direção Vibração: 5,35 gramas, 3 eixos |
| Certificação | RoHS2.0/REACH |
| Lentes | |
| Lente opcional | 3.2mm/F1.1, HFOV: 55,6±2,8°; Revestimento: AR |
Aplicações industriais
O módulo de imagem térmica iLC212 é aplicado ao campo da segurança e monitoramento, é adequado para ser integrado na câmera oculta, câmera digital, câmera de domo, câmera de caixa, etc.
A nossa linha de produtos
Uma ampla gama de formatos de produto, incluindo detectores infravermelhos, núcleos de câmaras e módulos para atender a vários requisitos de integração.
Variedade rica de produtos
Resoluções múltiplas de matriz, tamanhos de pixels, bandas de onda e combinações de opções de lentes fornecem maior flexibilidade para diversas aplicações.
Desempenho excepcional
Imagem clara, tamanho compacto, baixo consumo de energia, alta sensibilidade e elevada fiabilidade, concebidos para funcionar sob uma ampla gama de desafios ambientais.
Fácil integração
As múltiplas opções de interface tornam a integração simples e permitem um desenvolvimento rápido em vários campos de aplicação.
Perguntas frequentes
1Como escolher a resolução adequada do detector infravermelho?
Depende das necessidades e aplicações reais dos seus produtos, e o preço também é um fator que precisa ser considerado.Você pode escolher o detector infravermelho com baixa resolução, como 120x90, 256x192, 400x300. Se você precisar de uma imagem muito clara para alguns fins especiais, como monitoramento remoto, você pode escolher um detector de infravermelho de alta resolução de 1280x1024.
2Como escolher a pseudo cor certa para imagens térmicas?
- O branco cinzento é mais adequado para o alvo com pequena diferença de temperatura
- O vermelho e o azul são mais adequados para a cena em que os pontos problemáticos precisam ser encontrados.
O vermelho de ferro é a paleta de cores padrão da indústria energética.
Observação: não importa qual a paleta que escolher, a temperatura térmica não mudará de modo algum.
3Como escolher uma lente térmica de câmara infravermelha adequada?
- A lente padrão pode atingir alvos normais a uma distância adequada.
- Para a teleobjetiva, é adequado para alvos relativamente pequenos e que precisam ser vistos a uma longa distância
- Para ver mais detalhes de objetos a curta distância, é melhor usar lentes de grande angular.
- As lentes macro são para ver alvos muito pequenos a curta distância, como circuitos de chips.
