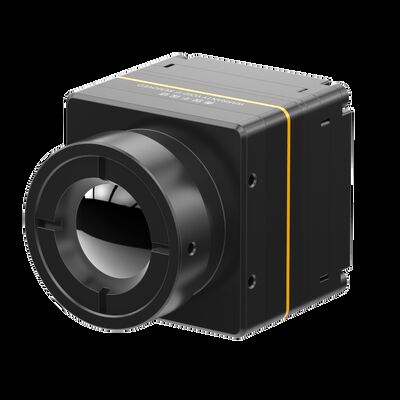

Núcleo de câmara de imagem térmica FPA não resfriado com detector de infravermelho 384x288/17μm
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA417G3 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Taxa de quadros digitais | 25/30/50Hz | Resolução | 384x288 /17μm |
|---|---|---|---|
| Vídeo digital | CRU/YUV422 | NETD | ≤30mK/F1.0/25℃ |
| Faixa Espectral | 8~14μm | Vídeo analógico | PAL/NTSC |
| Destacar | Núcleo Uncooled da câmera da imagiologia térmica de FPA,núcleo da câmera da imagiologia térmica 400x300,núcleo térmico da câmera do detector 400x300 infravermelho |
||
Descrição de produto
Núcleo Uncooled da câmera da imagiologia térmica de FPA com detector infravermelho de 384x288/17μm
Descrição do produto
O módulo infravermelho não resfriado COIN417G2 integra detector de imagem infravermelho de pacote de nível de wafer (WLP) 384x288/17μm, circuito de processamento de sinal de alto desempenho e algoritmo de processamento de imagem. O desempenho do núcleo infravermelho foi melhorado com o chip ASCI atualizado. Além disso, seu desempenho de imagem aumenta 30% usando algoritmo avançado de processamento de imagem.
O módulo infravermelho COIN417G2 apresenta apresentação de imagem térmica nítida e nítida, tamanho compacto e baixo custo.
Até agora, fornecemos aos integradores várias soluções de imagem térmica infravermelha maduras e estáveis. É mais fácil para o módulo comum de imagem térmica da série COIN ser integrado em mais produtos terminais e reduz bastante o custo para integradores.
O módulo térmico COIN417G2 pode ser usado em visão industrial, monitoramento de segurança, combate a incêndio e resgate, atividades ao ar livre, visão de máquina, ADAS etc.
Principais recursos
Funcionalidade abrangente, design econômico
• Desenvolvido usando um detector de embalagem em nível de wafer de alto desempenho
• Integrado com algoritmos avançados de processamento de imagem para melhorar a qualidade da imagem
Excelente desempenho, imagem superior
• Alta sensibilidade com um NETD≤30mK típico
• Algoritmos de imagem de última geração fornecem imagens térmicas mais claras e nítidas
Extensão flexível, integração rápida
• Várias opções de lentes ópticas disponíveis para atender diversos cenários de aplicação
• Suporta interfaces de saída de imagem USB2.0/DVP/LVDS/BT.656
• Produz dados de imagem RAW/YUV com controle de porta serial
Especificações do produto
| Modelo | MOEDA417G3 |
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 384×288 |
| Tamanho dos pixels | 17μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤30mK/F1.0/25℃ |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30/50Hz |
| Hora de inicialização | 6s |
| Vídeo Analógico | PAL/NTSC |
| Vídeo digital | CRU/YUV422 |
| Algoritmo de imagem | Correção de não uniformidade (NUC) Redução de ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de Faixa Dinâmica (DRC) Aprimoramento de borda (EE) |
| Exibição de imagem | 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) |
| Programas para PC | |
| Software ICC | Controle de módulo e exibição de vídeo |
| Elétrica | |
| Interface externa padrão | 50Pin: DF40C-50DP-0.4V(51), (HRS,Macho) |
| Placa de extensão | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensão de alimentação | 4,5~5,5V |
| Consumo típico de energia | 0,65 W |
| Mecânico | |
|
Tamanho do núcleo nu (mm)
|
25,4 mm × 25,4 mm × 16,5 mm
|
| Peso do núcleo nu (g) | 16,6±1 |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | Vibração aleatória, 5,35 gramas, 3 eixos |
| Impacto | Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente óptica | |
| Lente óptica | Foco fixo atérmico: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Nível de proteção | IP67 (lente frontal) |
Seu parceiro confiável em detecção infravermelha
- Profundo conhecimento técnico
Com muitos anos de experiência em pesquisa, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, construímos fortes capacidades em design de chips, fabricação de wafers, empacotamento e testes, bem como integração de sistemas. Nossa base sólida nos permite fornecer continuamente produtos inovadores e confiáveis que atendem às crescentes demandas do mercado. - Focado na inovação e implementação prática em sensoriamento infravermelho
Estamos comprometidos em promover avanços tecnológicos em imagens térmicas, ampliando constantemente os limites em NETD, SWaP e temperatura operacional. Nossos produtos lideram consistentemente em aplicações de segurança, monitoramento industrial, sistemas inteligentes e muito mais. - Portfólio diversificado de produtos
Apoiados por pesquisa e desenvolvimento independentes e diversos caminhos técnicos, oferecemos uma ampla gama de componentes de detecção infravermelha – resfriados e não resfriados – fornecendo soluções personalizadas para uma ampla variedade de indústrias. - Validação rigorosa de confiabilidade garante garantia de qualidade
Apoiados por um sistema robusto de gestão de qualidade, nossos produtos passam por vários procedimentos de testes durante a produção para garantir estabilidade e confiabilidade a longo prazo. - Suporte Técnico Profissional e Serviços de Desenvolvimento Conjunto
Nossa equipe de engenharia trabalha em estreita colaboração com as equipes de P&D e de produtos dos clientes para acelerar a integração do sistema, melhorar a eficiência e reduzir o tempo de lançamento no mercado. Seu sucesso é nossa missão compartilhada.
Nossa linha de produtos
- Alta sensibilidade e excelente desempenho
- Tecnologia líder mundial na indústria infravermelha
- Vários detectores infravermelhos disponíveis
- Detectores IR não resfriados e resfriados em diferentes formatos e tamanhos de pixel
- Produção em volume para garantir entrega rápida
- Três linhas de produção com capacidade de produção anual de até milhões de detectores
Perguntas frequentes
1. O que é termografia infravermelha?
A termografia é uma tecnologia nova e eficaz de método de diagnóstico não invasivo baseado na detecção da temperatura da superfície do objeto. A radiação infravermelha (IR) emitida por um objeto é registrada e visualizada na forma de um mapa de distribuição de temperatura.
2. Para que serve a termografia infravermelha?
A imagem térmica infravermelha pode ser usada para realizar inspeções residenciais, determinar defeitos estruturais, falhas elétricas, falhas mecânicas, alterações fisiológicas em pessoas e animais e muito mais.
3. Quais são as vantagens da termografia infravermelha?
Para o ensaio não destrutivo, é simples de testar e rápido de resposta sem danos, o que resulta em economia de custos, aumento da eficiência do trabalho, redução de mão de obra e depreciação de equipamentos.
Para a termografia médica, é muito eficiente encontrar os problemas ocultos no corpo humano, 100% seguro, sem radiação e dor, sendo uma ferramenta ideal para exames precoces de saúde.
Para a termografia médica, é muito eficiente encontrar os problemas ocultos no corpo humano, 100% seguro, sem radiação e dor, sendo uma ferramenta ideal para exames precoces de saúde.
