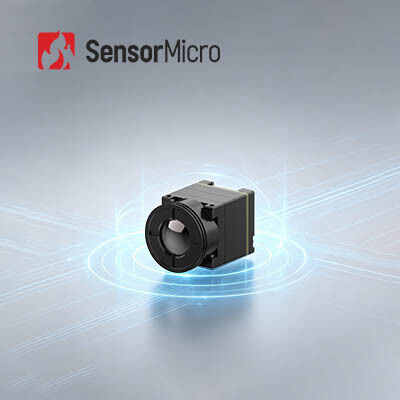

Módulo de imagem térmica com resolução 640x512 com consumo de energia ultrabaixo e tamanho compacto para dispositivos portáteis
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | COIN612R |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512/12μm | Precisão de temperatura | ±3℃ ou ±3% |
|---|---|---|---|
| NETD típico | ≤40mK | Faixa de temperatura | -20℃~+550℃ (Personalizável) |
| Faixa Espectral | 8~14μm | Tamanho | 25,4×25,4×27,4 (com lente de 9,1 mm) |
| Destacar | módulo da imagiologia térmica 650x512,Módulo da imagiologia térmica das cargas úteis do UAV,Câmera térmica integrada do zangão |
||
Descrição de produto
módulo de imagiologia térmica 650x512 integrado em dispositivos portáteis de visão noturna
Visão geral do produto
Projetado para dispositivos portáteis de imagem térmica, o núcleo da câmera infravermelha iTL612 PLUS se destaca na otimização extrema de SWaP. Apresentando um tamanho ultraminiatura de 17,3×17,3×24,2mm e um peso ultraleve de 13,7±0,5g (com lente padrão de 9,1mm), minimiza a carga estrutural dos dispositivos finais. O consumo de energia ultrabaixo líder do setor de 0,65 W reduz efetivamente o consumo de energia do equipamento, suportando operação de longa duração. Apesar de seu tamanho compacto, ele adota detector de alta precisão ApexCore 640×512/12μm e algoritmos de imagem atualizados, mantendo alta sensibilidade térmica ≤25mK e qualidade de imagem ultra nítida. Seu design altamente integrado e sua rica compatibilidade tornam-no o componente central ideal para sistemas leves de imagem térmica, dispositivos portáteis de visão noturna e equipamentos de detecção miniaturizados.
Principais recursos
Leveza incomparável e carga mínima
- Tamanho ultraminiatura: 17,3 × 17,3 × 24,2 mm (incluindo lente de 9,1 mm)
- Ultraleve: 13,7±0,5g (incluindo lente de 9,1 mm)
- Consumo de energia ultrabaixo: tão baixo quanto 0,65 W
Desenvolvido por ApexCore, mais sensível e mais claro
- Desenvolvido com base no detector infravermelho ApexCore de última geração, com sensibilidade térmica tão baixa quanto ≤25 mK
- Aprimorado com algoritmos de processamento de imagem de última geração para imagens mais nítidas
Fácil desenvolvimento e integração perfeita
- Várias opções de lentes disponíveis para atender vários cenários de aplicação
- Suporta múltiplas interfaces de saída de imagem: DVP8, LVDS, MIPI, USB 2.0 e BT.656
- Saída de dados RAW/YUV/Matrix-TEMP com controle de porta serial
Especificações do produto
| Modelo | iTL612PLUS |
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 640×512 |
| Tamanho dos pixels | 12μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤25mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30Hz/50Hz |
| Hora de inicialização | ≤6s |
| Vídeo digital | RAW/YUV/Matriz-TEMP |
| Algoritmo de imagem | NUC/3DNR/DNS/RDC/EE |
| Exibição de imagem | 10 (Preto Quente/Branco Quente/Pseudo Cor) |
| Elétrica | |
| Interface externa padrão | Interface 30Pin_HRS: DF40C-30DP-0.4V(51) |
| Interface externa MIPI | Interface do conector 34Pin_Panasonic: AXE634124 |
| Interface de comunicação | TTL-232/USB2.0 |
| Interface de vídeo digital | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tensão de alimentação | 4,2-5,5V |
| Consumo típico de energia | 0,65 W |
| Mecânico | |
| Tamanho (incluindo lente) | 17,3×17,3×24,2 (lente de 9,1 mm) 17,3×17,3×30,2 (lente de 13 mm) 17,3×17,3×38 (lente de 24 mm) 17,3×17,3×54 (lente de 45 mm) |
| Peso (incluindo lente) | 13,7±0,5g (lente de 9,1 mm) 17,9±0,5g (lente de 13mm) 27,3±0,5g (lente de 24 mm) 51±0,5g (lente de 45mm) |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | 5,35g, vibração aleatória, 3 eixos |
| Impacto | Meia Onda Senoidal, 30g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente óptica | Foco fixo atérmico: 9,1/13/24/45mm |
Aplicações Industriais
O núcleo da câmera térmica iTL612 PLUS pode ser usado na área de combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis e muito mais.
Soluções de Integração
Uma ampla variedade de formatos de produtos, incluindo detectores infravermelhos, núcleos de câmeras e módulos para atender a diversos requisitos de integração.
Rica variedade de produtos
Múltiplas resoluções de matriz, tamanhos de pixel, bandas de onda e combinações de opções de lentes proporcionam maior flexibilidade para diversas aplicações.
Excelente desempenho
Imagens nítidas, tamanho compacto, baixo consumo de energia, alta sensibilidade e forte confiabilidade — projetados para funcionar sob uma ampla gama de desafios ambientais.
Fácil Integração
Várias opções de interface simplificam a integração e permitem o desenvolvimento rápido em vários campos de aplicação.
Nossas vantagens
- Personalização do produto:Ajuste configurações e adapte algoritmos para atender aos requisitos específicos do setor
- Suporte técnico e treinamento no local:Fornecer aos principais clientes configuração prática do sistema e treinamento operacional
- Inovação Conjunta para Novos Produtos e Mercados:Colaborar com os clientes para co-desenvolver soluções inovadoras de aplicação de infravermelho
Perguntas frequentes
1. O que é imagem térmica infravermelha?
A imagem térmica infravermelha é um método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos. Ele converte radiação infravermelha invisível em imagens térmicas infravermelhas visíveis com distribuição de temperatura da superfície alvo. Objetos diferentes e até mesmo partes diferentes do mesmo objeto têm diferentes capacidades de radiação e intensidade de reflexão infravermelha.
2. Para que podem ser utilizadas as imagens infravermelhas?
- Visão noturna
- Busca e resgate
- Teste não destrutivo
- Prevenção contra a epidemia
- Termografia
- Segurança e monitoramento
- Combate a incêndios
3. O que é um módulo de imagem térmica?
Um módulo de imagem térmica geralmente consiste em um detector infravermelho, lente infravermelha e hardware eletrônico com software e algoritmo incorporados. É a unidade mínima de um dispositivo de imagem térmica.
