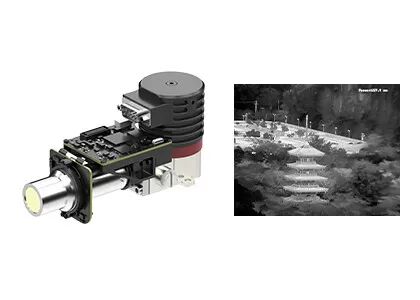

640x512/15μm Modulos de câmara arrefecida RS058 T2SL LWIR

  • 640x512/15μm Cooled Camera Modules RS058 T2SL LWIR Camera Core
Lugar de origem Província de Wuhan, Hubei, China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS615L
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento L/C,T/T
Detalhes do produto
Resolução 640x512/15μm NETD ≤25mK
Faixa Espectral 7,7~9,5μm (LW) Tamanho 142x58,5x71mm
Destacar

15uM refrigerou os módulos da câmera

,

Módulos de refrigeração 640x512 da câmera

,

Núcleo da câmera de RS058 T2SL LWIR
Deixe um recado
Descrição de produto

Modulo AD resfriado 640x512 / 15μm RS058 T2SL Modulo infravermelho resfriado LWIR para integração rápida


Descrição do produto


Os módulos AD arrefecidos da série EYAS têm a função de pré-amplificador para converter o sinal analógico dos detectores IR arrefecidos numa saída de fluxo de vídeo digital.Está disponível com diferentes formatos de resolução e diferentes faixas de onda. O EYAS615L é um membro da família EYAS com detector refrigerado LWIR de 640x512 / 15μm e criocolorador RS058 integrado.


Com o módulo AD arrefecido da série EYAS, é fácil para os clientes OEM realizarem testes de aceitação rápida em detectores infravermelhos,iniciar o desenvolvimento secundário rápido e encurtar o seu período de desenvolvimento de módulos e produtos completos baseados em detectores de infravermelho resfriados


Somos um fornecedor líder de detectores de infravermelhos e fabricante de módulos de câmera OEM.que podem fornecer aos clientes um fornecimento estável de produtos infravermelhos.


Principais características


- Fácil de desenvolver e integrar

- Cameralink Interface Output 16bit Raw Data, Controle de Portos Serial

- Estrutura integrada, dimensões são consistentes com o detector.

- 5 V de alimentação única

- Capaz de capturar alvos em alta velocidade


Especificações do produto


Modelo EYAS615L
Desempenho do detector IR
Resolução 640x512
Pitch de pixel 15 μm
Criocolor RS058
Faixa espectral 70,7 μm a 9,5 μm LW
Tempo de arrefecimento (25°C) ≤ 5,5 min
NETD ideal (20°C) ≤ 25mK
Modo de funcionamento
Taxa de quadros 1~160Hz Ajustável
Modo de funcionamento Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-blooming
Especificação elétrica
Interface externa padrão QSH 60 pin
Vídeo digital Cameralink: saída de dados em bruto de 16 bits
Sincronização externa CC1: INT/Frame Sincronização externa; CC2: MC Sincronização externa
Comunicação Portos sérios de cameralink: TFG+/-, TC+/-; 9600bps
Fornecimento de energia Painel de imagem de 1 canal: 5V
1 canal de criocolor: 24V
Consumo de energia estável 9W
Dimensão (mm) 148×58,5×71
Peso ≤ 680 g
Temperatura de funcionamento -40°C ~ +60°C
Magnitude da vibração Vibração: GJB Transporte de alta velocidade montado em veículos
Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada


Aplicações industriais


O módulo de imagem térmica EYAS615L é amplamente utilizado em muitas áreas, como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.


640x512/15μm Modulos de câmara arrefecida RS058 T2SL LWIR 0


Serviço padronizado


Documentação completa: manuais do produto, guias de instalação e referências de seleção.

Desenvolvimento e Assistência em Teste: Teste integrado de amostras, avaliação de desempenho e verificação de parâmetros facilitados.

Advanced Developer Toolkit: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.

Suporte técnico remoto: suporte 24 horas por dia, 7 dias por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana.

Garantia: peças originais e rigorosa adesão ao processo para restaurar o desempenho ideal.


Perguntas frequentes


1O que é a imagem térmica infravermelha?
Na natureza, todos os objetos cuja temperatura é superior a zero absoluto (- 273 °C) podem irradiar raios infravermelhos.Usando o detector de câmera infravermelha para medir a diferença de temperatura da radiação infravermelha entre o alvo e o fundo, podemos obter diferentes imagens infravermelhas, que também são chamadas imagens térmicas.

2Como funcionam os detectores infravermelhos?
A radiação infravermelha emitida pelo alvo entra na faixa de detecção do detector térmico,Então o detector de infravermelho converte o sinal de radiação de intensidade diferente no sinal elétrico correspondente, e depois através da amplificação e processamento de vídeo, forma a imagem infravermelha que pode ser observada a olho nu.

3Quais são as vantagens dos detectores de infravermelho resfriados?
O detector de plano focal infravermelho arrefecido funciona a uma temperatura baixa, que é fornecida por um detector dewar cooler (ddc).Ele tem alta sensibilidade e pode distinguir diferenças de temperatura mais sutis do que detector infravermelho não resfriadoPode detectar, identificar e reconhecer objetos a uma distância muito longa, que é de mais de dez quilómetros.A estrutura do detector resfriado é muito complexa, o que resulta num custo relativamente elevado do que o detector não resfriado.
