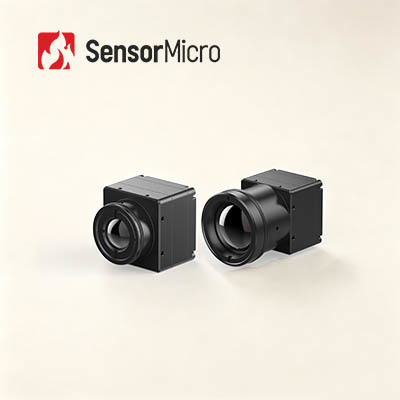

640x512 Resolução 12μm Pixel Pitch ≤25mK NETD Modulo de Imagem Térmica LWIR não resfriado
Detalhes do produto
| Resolução | 640x512 | NETD | ≤25mK/F1.0/25℃ |
|---|---|---|---|
| Consumo de energia | 0.65W | Faixa Espectral | 8~14μm |
| Distância entre pixels | 12μm | Taxa de quadros digitais | 25/30/50Hz |
| Destacar | Módulo claro afiado Uncooled da imagiologia térmica,Módulo 8um da imagiologia térmica,Núcleo térmico da câmera da troca-c LWIR |
||
Descrição de produto
Módulo de Imagem Térmica SWaP-C Sharp Clear Não Resfriado LWIR 8~14µm
Módulo de Imagem Térmica SWaP-C Não Resfriado LWIR 640x512 12µm
O núcleo de imagem térmica COIN612G2 utiliza um microbolômetro de plano focal infravermelho ApexCore em nível de wafer com resolução de 640 * 512 e passo de pixel de 12µm, aumentado por circuitos de processamento de sinal dedicados e algoritmos de aprimoramento de imagem de múltiplos estágios para realizar uma diferença de temperatura de ruído equivalente (NETD) típica de ≤25mK, permitindo a identificação confiável de gradientes térmicos sutis. As camadas de comunicação de hardware estão em conformidade com protocolos de barramento serial amplamente adotados, enquanto os módulos de saída de vídeo multicanal suportam formatos de transmissão USB 2.0, DVP, LVDS e BT.656.
Operadores e integradores podem selecionar entre um espectro completo de lentes objetivas infravermelhas combinadas para satisfazer os requisitos ópticos em inspeção industrial, vigilância de segurança, observação de campo e sistemas de detecção AIoT. A extração de hotspot em tempo real e a saída de quadro térmico de alta fidelidade minimizam o trabalho de adaptação algorítmica e de hardware no desenvolvimento secundário, posicionando o COIN612G2 como uma unidade de integração térmica pronta para uso, totalmente funcional e otimizada em custo.
Principais Características
Subsistema de Imagem Completo e Econômico
O detector ApexCore em nível de wafer oferece NETD ≤25mK; a pilha combinada de FPA e algoritmos suprime o ruído da imagem e melhora o contraste do alvo
O detector ApexCore em nível de wafer oferece NETD ≤25mK; a pilha combinada de FPA e algoritmos suprime o ruído da imagem e melhora o contraste do alvo
Fator de Forma Mínimo, Baixa Dissipação de Potência
Tamanho: 25,4 mm * 25,4 mm * 15,7 mm; peso: 15±1g; consumo típico de energia 0,65w
Tamanho: 25,4 mm * 25,4 mm * 15,7 mm; peso: 15±1g; consumo típico de energia 0,65w
Hardware Modular para Integração Simplificada
Sistema de montagem de lente modular com múltiplas opções de distância focal; saídas de vídeo digital multi-padrão; dados de pixel RAW/YUV configuráveis com interface de controle serial
Sistema de montagem de lente modular com múltiplas opções de distância focal; saídas de vídeo digital multi-padrão; dados de pixel RAW/YUV configuráveis com interface de controle serial
Especificações do Produto
| Modelo | COIN612G2 |
|---|---|
| Indicadores do Detector IR | |
| Material Sensível | VOx |
| Resolução | 640*512 |
| Tamanho do Pixel | 12µm |
| Resposta Espectral | 8µm ~ 14µm |
| NETD Típico | ≤25mK/F1.0/25℃ |
| Processamento de Imagem | |
| Taxa de Quadros Digital | 25/30/50Hz |
| Tempo de Inicialização | 6s |
| Vídeo Analógico | PAL/NTSC |
| Vídeo Digital | RAW/YUV422 |
| Algoritmo de Imagem | Correção de Não Uniformidade (NUC) Redução de Ruído 3D (3DNR) Supressão de Ruído 2D (DNS) Compressão de Faixa Dinâmica (DRC) Aprimoramento de Borda (EE) |
| Exibição de Imagem | 10 Tipos (Branco Quente/Lava/Vermelho Ferro/Ferro Quente/Médico/Ártico/Arco-íris 1/Arco-íris 2/Tonalidade/Preto Quente) |
| Software para PC | |
| Software ICC | Controle do Módulo e Exibição de Vídeo |
| Elétrico | |
| Interface Externa Padrão | 50 pinos: DF40C-50DP-0.4V(51), (HRS, Macho) |
| Placa de Extensão | USB3.0/USB2.0/VPC/USB2.0&VPC |
| Interface de Comunicação | TTL-232/USB2.0 |
| Interface de Vídeo Digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensão de Alimentação | 4.5~5.5V |
| Consumo Típico de Energia | 0.65W |
| Mecânico | |
| Tamanho do Núcleo Nu (mm) | 25.4*25.4*15.7 |
| Peso do Núcleo Nu (g) | 15±1g |
| Adaptabilidade Ambiental | |
| Temperatura de Operação | -40℃~+70℃ |
| Temperatura de Armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | 5.35grms, Vibração Aleatória, 3 eixos |
| Impacto | Onda Semicosenoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente Óptica | |
| Lente Óptica | Foco Fixo Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| Nível de Proteção | IP67 (Lente Frontal) |
Aplicações Industriais
O módulo de imagem térmica COIN612G2 é aplicado nos campos de Termografia, Monitoramento de Segurança, Cargas Úteis, Robôs, Hardware Inteligente, ADAS, Combate a Incêndios e Resgate.
Termografia
Segurança e Monitoramento
Combate a Incêndios e Resgate
Carga Útil
Visão Pessoal
ADAS
AIoT
Outras Aplicações
Serviço Personalizado
- Personalização do Produto:Ajustar configurações e adaptar algoritmos para atender aos requisitos específicos da indústria
- Suporte Técnico e Treinamento no Local:Fornecer aos clientes principais treinamento prático de configuração e operação do sistema
- Inovação Conjunta para Novos Produtos e Mercados:Colaborar com os clientes para co-desenvolver soluções inovadoras de aplicação infravermelha
Perguntas Frequentes
Em quais indústrias os detectores infravermelhos/núcleos de câmera térmica podem ser usados?
Nossos detectores infravermelhos / núcleos de câmera térmica são amplamente utilizados em muitas indústrias, como:
- Termografia:Manutenção de Energia, Visão Computacional, HVAC de Edifícios, Petroquímica Metalúrgica, Manutenção Preditiva, Prevenção de Epidemias
- Segurança e Monitoramento:Cidade Segura, Monitoramento de Infraestrutura, Segurança de Fronteira, Cruzeiro Marítimo, Segurança de Mineração
- Combate a Incêndios e Resgate:Prevenção de Incêndios Florestais, Prevenção de Incêndios, Busca e Resgate
- Carga útil:Inspeção de Equipamentos, Aplicação da Lei e Resgate, Aplicação de Combate a Incêndios, Observação de Animais
- Visão Pessoal:Lazer ao Ar Livre, Observação de Animais, Patrulha de Aplicação da Lei
- ADAS:Direção Autônoma, Sistema Avançado de Assistência ao Condutor, Veículos Especiais
- AIoT:Casa Inteligente, Hardware Inteligente, Cuidados Inteligentes, Robôs
- Outros:Sistema de Visão de Voo Aprimorado, Detecção de Gás, Agricultura e Pecuária, Pesquisa Científica
