Consumo de potência térmico Uncooled 640x512 do núcleo 0.8W da câmera de LWIR

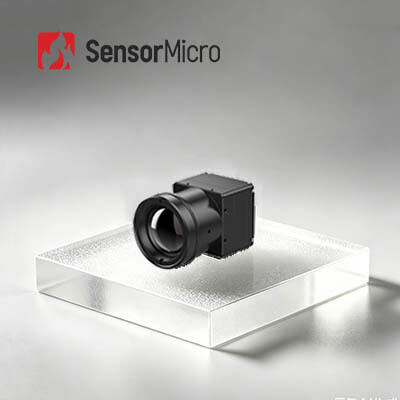

Troca-c LWIR Uncooled 640x512 12μM Thermal Imaging Module

O módulo TWIN612 térmico é um produto novo da chegada desenvolvido pela tecnologia de sensor global. Integra detector infravermelho uncooled do pacote cerâmico de 640×512/12µm. Com NETD<40mk típico, o módulo TWIN612 térmico podia apresentar uma imagem mais clara, mais afiada e mais detalhada.

Com escala da medida da temperatura de -20℃~150℃/0~550℃, precisão de ±2℃ ou de ±2% e taxa de quadros até 30Hz, o módulo térmico garante a imagem térmica lisa e a medida exata da temperatura.

O módulo TWIN612 térmico tem as vantagens do design compacto, da estrutura de pouco peso e do consumo de potência tão baixo quanto 0.8w. Com algoritmos da imagem e função aumentados da medida da temperatura, o módulo TWIN612 térmico apresenta umas imagens mais estáveis e a temperatura exata.

O processo de empacotamento cerâmico é similar ao metal que empacota, que é uma tecnologia de empacotamento infravermelha madura do detector. Comparado com o metal que empacota, o volume e o peso do detector empacotado serão reduzidos extremamente. Assim, o módulo TWIN612 térmico poderia ser aplicado às indústrias que têm exigências restritas no consumo do tamanho, do peso e da potência.

- Mini Size: 25.4mm×25.4mm×35mm
- Peso leve: 25g
- NETD típico<40mk> - afiado, imagiologia térmica clara
- Consumo de potência típico tão baixo quanto 0.8W


O módulo da imagiologia térmica de TWIN612/R é aplicado ao campo do Thermography, da monitoração de segurança, das cargas úteis do UAV, dos robôs, do hardware inteligente, do ADAS, da luta contra o incêndio & do salvamento


1.What é imagiologia térmica infravermelha?

Na natureza, todos os objetos cuja a temperatura é mais alta do que absoluta zeram (- ℃ 273) podem irradiar os raios infravermelhos. Usando o detector infravermelho da câmera para medir a diferença entre o alvo própria da temperatura da radiação infravermelha e o fundo, você pode obter as imagens infravermelhas diferentes, que são chamadas igualmente imagens térmicas.

2. Como fazem os detectores infravermelhos trabalho?

A radiação infravermelha que se emitiu pelo alvo incorpora a escala de detecção do detector térmico, a seguir do detector infravermelho converte o sinal da radiação da intensidade diferente no sinal elétrico correspondente, e então através da amplificação e do vídeo que processam, formulários a imagem infravermelha que pode ser observada pelos olhos nus.

3.What são as vantagens de detectores infravermelhos de refrigeração?

O detector plano focal infravermelho de refrigeração opera-se em uma baixa temperatura que seja fornecida por um refrigerador do vaso Dewar do detector (ddc). Tem a sensibilidade alta e pode distinguir uma diferença mais sutil da temperatura do que detector infravermelho uncooled. Pode detectar, identificar e reconhecer objetos em uma longa distância mesma que seja mais de dez quilômetros afastado. A estrutura do detector de refrigeração é muito complexa que resultados em um custo relativamente alto do que detector uncooled.
