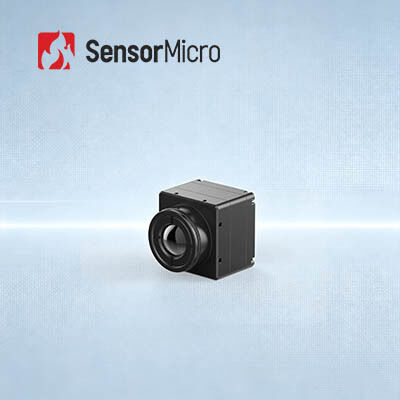

Módulo Térmico de Resolução 384x288 com Pixel Pitch de 17µm e Consumo de Energia de 0.65W - Núcleo de Câmera Infravermelha

  • 384x288 Resolution 17μm Pixel Pitch Thermal Module with 0.65W Power Consumption Infrared Camera Core
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo COIN417RG3
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 384 x 288 Consumo de energia 0.65W
Faixa Espectral 8~14μm Distância entre pixels 12μm
NETD ≤30mK Taxa de quadros 25Hz/30Hz/50Hz
Destacar

Módulo térmico 640x512 da integração rápida

,

módulo térmico do detector 0.8W infravermelho

,

Módulo térmico infravermelho da câmera RS232
Deixe um recado
Descrição de produto
Módulo Térmico de Integração Rápida com Detector Infravermelho 384x288/17µm
Visão Geral do Produto

O núcleo de câmera infravermelha COIN417RG3 para medição de temperatura apresenta um detector infravermelho não resfriado de 384*288/17µm e integra um componente de medição de temperatura em tempo real. Ele suporta uma ampla faixa de temperatura com precisão de ±3°C ou ±3%, permitindo a detecção precisa de variações anormais de temperatura. Seu design de ultra-baixo consumo de energia e compatibilidade com interfaces padrão da indústria reduzem significativamente os custos de desenvolvimento e integração. O núcleo da câmera já está profundamente integrado em aplicações de monitoramento de temperatura industrial, controle de processos e fabricação inteligente, acelerando a implantação de sistemas de termografia infravermelha.

Principais Características
  • Recursos Abrangentes, Custo-Efetivo
    • Desenvolvido com base em detectores infravermelhos não resfriados de baixo custo
    • Integrado com algoritmos avançados de processamento de imagem para aprimorar a qualidade da imagem
    • Alta precisão de medição de temperatura de até ±2°C ou ±2%, suportando faixas de temperatura de -20°C a 150°C e 100°C a 550°C, personalizável para faixas estendidas
  • Extensão Flexível, Integração Rápida
    • Múltiplas opções de lentes ópticas disponíveis para atender a diversas necessidades de aplicação
    • Suporta múltiplos modos de saída, incluindo USB2.0/DVP/LVDS/BT.656
    • Saídas de dados de imagem RAW/YUV, com controle por porta serial
Especificações do Produto
Modelo COIN417RG3
Indicadores do Detector IR Material Sensível: VOx
Resolução: 384*288
Tamanho do Pixel: 17µm
Resposta Espectral: 8µm ~ 14µm
NETD Típico: ≤30mK
Processamento de Imagem Taxa de Quadros Digital: 25/30/50Hz
Tempo de Inicialização: 6s
Vídeo Analógico: PAL/NTSC
Vídeo Digital: RAW/YUV422
Algoritmo de Imagem: Correção de Não Uniformidade (NUC), Redução de Ruído 3D (3DNR), Supressão de Ruído 2D (DNS), Compressão de Faixa Dinâmica (DRC), Aprimoramento de Bordas (EE)
Exibição de Imagem: 10 Tipos (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Software para PC Software ICC: Controle do Módulo e Exibição de Vídeo
Elétrico Interface Externa Padrão: 50 Pinos: DF40C-50DP-0.4V(51), (HRS, Macho)
Placa de Extensão: USB3.0/USB2.0/VPC/USB2.0&VPC
Interface de Comunicação: TTL-232/USB2.0
Interface de Vídeo Digital: DVP8/DVP16/USB2.0/BT.656/LVDS
Tensão de Alimentação: 4.5~5.5V
Consumo de Energia Típico: 0.65W
Medição de Temperatura Temperatura de Operação: -10°C~+50°C
Faixa de Medição de Temperatura: -20°C~+150°C, 100°C~+550°C
Precisão de Medição de Temperatura: Maior de ±2°C / ±2%
Medição de Temperatura Parcial: Suporta saída do valor máximo, mínimo e médio de áreas de medição de temperatura
SDK: Android/Windows/Linux; Realiza Análise de Fluxo de Vídeo e Conversão de Cinza para Temperatura
Mecânico Tamanho do Núcleo Nu (mm): 25.4*25.4*16.5
Peso do Núcleo Nu (g): 16.6±1
Adaptabilidade Ambiental Temperatura de Operação: -40°C~+70°C
Temperatura de Armazenamento: -45°C~+85°C
Umidade: 5%~95%, sem condensação
Vibração: Vibração Aleatória, 5.35grms, 3 eixos
Impacto: Onda Semicosenoidal, 40g/11ms, Direção de Impacto 3 Eixos, 6 Direções
Certificação: ROHS2.0/REACH
Lente Óptica Lente Óptica: Foco Fixo Atermal: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Nível de Proteção: IP67 (Lente Frontal)
Aplicações Industriais

O módulo de imagem térmica COIN417RG3 é aplicado nos campos de Termografia, Monitoramento de Segurança, Robôs, Hardware Inteligente, ADAS, Combate a Incêndios e Resgate, etc.

Nossa Linha de Produtos
  • Alta sensibilidade e excelente desempenho
  • Tecnologia líder mundial na indústria infravermelha
  • Vários detectores infravermelhos disponíveis - Detectores infravermelhos não resfriados e resfriados em diferentes formatos e tamanhos de pixel
  • Produção em volume para garantir entrega rápida - Três linhas de produção com capacidade de produção anual de até milhões de detectores
Perguntas Frequentes
1. Quais são as vantagens dos detectores infravermelhos não resfriados?
O detector de plano focal infravermelho não resfriado não necessita de dispositivo de resfriamento, pode funcionar à temperatura ambiente e tem as vantagens de partida rápida, baixo consumo de energia, tamanho pequeno, peso leve, longa vida útil, baixo custo e assim por diante.
2. Quais são as principais considerações em um detector infravermelho / módulo térmico para sua aplicação?
• A resolução do detector
• O tamanho do pixel
• O NETD
• A qualidade da imagem
• As opções de lente
• O consumo de energia
• O tamanho e peso
• A interface mecânica e elétrica
• O orçamento
