1024×768 Resolução 10μm Tamanho de pixel Modulo térmico infravermelho resfriado para monitoramento de longa distância

  • 1024×768 Resolution 10μm Pixel Size Cooled Infrared Thermal Module for Long Range Monitoring
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN GC1010HMG
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1024×768/10μm Taxa de quadros 50Hz
Detector IR NETD (23°C) 20mK(F2); 25mK(F4) Faixa Espectral 3,7~4,8μm
Tamanho 87×94×54,5mm Peso ≤ 460 g
Destacar

Módulo térmico resfriado MWIR de 15 um

,

Módulo térmico resfriado por material MCT

,

Dewar Cooler Assembly Modulos de câmera arrefecida
Deixe um recado
Descrição de produto

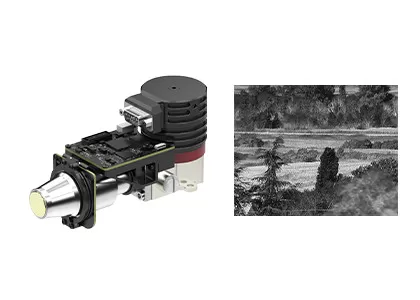

Módulo Térmico Infravermelho HOT MWIR Resfriado de 10µm 1024×768 para Monitoramento de Longa Distância
Visão Geral do Produto

O núcleo da câmera infravermelha resfriada GAVIN GC1010HMG possui um detector HOT MWIR de 1024×768, 10µm. Com um plano focal maior e pixels menores em comparação com o modelo GC615HMG, ele captura imagens mais nítidas com detalhes intrincados. Alimentado por algoritmos avançados de processamento de imagem de próxima geração, ele produz consistentemente imagens térmicas estáveis e de alta qualidade. Aproveitando a tecnologia HOT, o módulo atinge um desempenho SWaP excepcional, apresentando dimensões reduzidas, peso mais leve e menor consumo de energia. Equipado com interfaces de vídeo digital abundantes e modos de saída de imagem flexíveis, este núcleo facilmente integrável se adapta a sistemas portáteis, cargas úteis móveis aéreas e aplicações de monitoramento de longo prazo, atendendo perfeitamente a projetos compactos que priorizam a miniaturização, eficiência energética e detecção de longa distância.

Principais Características
  • Qualidade Superior com FPA Maior e Tamanho de Pixel Menor
    • Desenvolvido com base em um detector infravermelho resfriado HOT MWIR de grande formato 1024×768/10µm, entregando imagens claras e amplo campo de visão
    • Equipado com algoritmos de processamento de imagem de próxima geração, incluindo DRC, redução de ruído 2D/3D e aprimoramento de borda EE para qualidade de imagem superior
    • O menor tamanho de pixel de 10µm fornece maior resolução espacial e melhor relação sinal-ruído
  • Otimização SWaP Liderada pela Tecnologia HOT
    • Suporta operação em alta temperatura de 150K, com tempo de resfriamento ≤ 4min
    • Tamanho compacto: 87×94×54,5mm, leve: 460g
  • Interfaces Ricas, Integração Fácil
    • Suporta interfaces CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fibra óptica
    • Saída de imagem RAW/YUV flexível
Especificações do Produto
Modelo GAVIN GC1010HMG
Resolução 1024×768
Tamanho do Pixel 10µm
Resposta Espectral 3.7µm±0.2µm ~4.8µm±0.2µm
NETD do Detector IR (23℃) 20mK(F2); 25mK(F4)
Taxa de Quadros 50Hz
Zoom Digital Zoom digital contínuo de 1× a 8×
Direção da Imagem Flip Horizontal/Vertical/Diagonal
Algoritmo de Imagem DRC, Redução de Ruído de Imagem 2D/3D, EE
Vídeo Analógico PAL/NTSC
Vídeo Digital Padrão: DVP/LVDS/USB2.0
Opcional: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Óptica Monomodo/Fibra Óptica Multimodo
Sincronização Externa Padrão: LV-TTL
Opcional: RS422/LVDS
Comunicação Padrão: USB2.0/LV-TTL
Opcional: RS422/CAN/USB3.0/GigE
Fonte de Alimentação 12V±1V
Consumo de Energia Estável (23℃) ≤8W
Tempo de Resfriamento (23℃) ≤4min
Tamanho (mm) 87×94×54.5
Peso (g) ≤460
Temperatura de Operação -40℃~+71℃
Lente Óptica Foco fixo: 25mm/F2
Aplicações Industriais

O módulo de imagem térmica GAVIN GC1010HMG é amplamente utilizado em muitas áreas, como END, Monitoramento Ambiental, Vigilância de Longa Distância, Pesquisa Científica, etc.

Nossa Linha de Detectores Infravermelhos

Tecnologias de Detectores Infravermelhos Desenvolvidas Internamente

  • Detectores Infravermelhos Não Resfriados VOx de 8 polegadas 0.11µm
  • Detectores Infravermelhos Resfriados MCT de 8 polegadas 0.5µm
  • Detectores Infravermelhos Resfriados T2SL de 8 polegadas 0.5µm

Capacidade de Produção e Vantagens

  • 6 milhões de detectores infravermelhos autodesenvolvidos por ano
  • Instalação de fabricação de semicondutores de 30.000 m²
  • Área de sala limpa de 20.000 m²
Perguntas Frequentes
O que é sensibilidade térmica?

Sensibilidade Térmica, também chamada de NETD (Diferença de Temperatura Equivalente ao Ruído), é um parâmetro chave para avaliar câmeras de imagem térmica de onda média (MWIR) e onda longa (LWIR). Está diretamente relacionada à clareza medida pelo termovisor. É um valor numérico que representa a relação sinal-ruído da diferença de temperatura e é medido em miliKelvins (mK). Quanto menor o valor da sensibilidade térmica, maior a sensibilidade e mais clara a imagem.

Quais são as aplicações da imagem térmica?

Medição de temperatura e imagem em todas as condições climáticas são duas funções básicas da tecnologia de imagem térmica infravermelha. Produtos desenvolvidos com base nessas duas tecnologias são amplamente utilizados em segurança e monitoramento, inspeção industrial, combate a incêndios, manutenção preditiva, ADAS, prevenção de epidemias, AIoT, etc.
