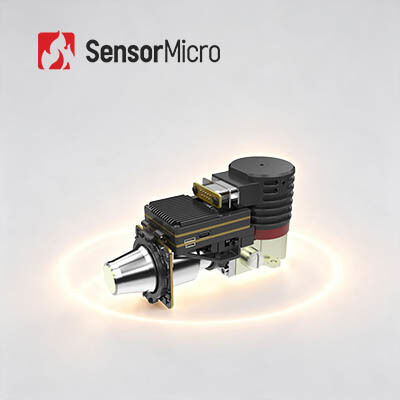

Módulo Térmico Resfriado MCT MWIR com Resolução 640x512 e Tamanho de Pixel de 15µm para Detecção de Longa Distância

  • MCT MWIR Cooled Thermal Module with 640x512 Resolution and 15μm Pixel Size for Long Range Detection
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GAVIN GC615WMA
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 640x512/15μm Tempo de resfriamento (23℃) ≤8min@24V
Detector IR NETD (23 ℃) 16mK(F2); 18mK(F4) Taxa de quadros 50Hz/100Hz
Tamanho 142×58,8×80mm Peso ≤680g
Destacar

Módulo Térmico Resfriado MWIR 640x512

,

Módulo Térmico Resfriado MCT 15um

,

Módulo Térmico Resfriado de Longa Distância de Detecção
Deixe um recado
Descrição de produto
MCT MWIR Modulo térmico resfriado 640x512 / 15μm para detecção de longa distância
Visão geral do produto

GAVIN GC615WMA Modulo de câmera térmica de infravermelho de onda média resfriado 640x512 / 15 μm

O GAVIN GC615WMA integra um detector MWIR de banda larga de 640×512/15μm e um criocolorador de baixa temperatura RS058, combinado com vários algoritmos de processamento de imagem embutidos.Com a sua elevada sensibilidade e resposta espectral ampla, desempenha um papel vital em aplicações avançadas, como a detecção de defeitos a altas temperaturas, a prevenção de incêndios florestais e outros cenários exigentes.

GAVIN GC series cooled thermal module utilizes MCT & T2SL cooled IR detectors and integrates various image processing algorithms to output clear infrared images in total darkness or bad weather conditionsPode detectar e reconhecer riscos e ameaças a longa distância, enquanto apresenta mais detalhes sobre o alvo a curta distância.

Principais características
  • FPA convencional, ampla cobertura espectral- 640×512 resolução comum para imagens claras e detalhadas com ampla cobertura espectral de 2,5-4,8 μm para diversas aplicações
  • Fácil integração, configuração flexível- Interface de imagem CameraLink com suporte para saída de dados de imagem RAW/YUV
  • Alta taxa de quadros, captura instantânea- Frequências de quadros opcionais de 50 Hz/100 Hz para captura de alvos em rápido movimento
Especificações do produto
Modelo GAVIN GC615WMA
Resolução 640×512
Tamanho do pixel 15 μm
Resposta espectral Cuto-on: ≤ 2,5 μm, Cuto-off: ≥ 4,8 μm (50% de resposta)
Detector IR NETD (23°C) 16mK (F2)
18mK (F4)
Taxa de pixels efetiva ≥ 99,76%
Taxa de quadros 50 Hz/100 Hz
Vídeo digital Padrão: DVP/LVDS/USB2.0@50Hz
Opção: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra Ótica de Modo Único/Fibra Ótica de Modo Multiple
Comunicação Padrão: USB2.0/LV-TTL
Opção: RS422/CAN/USB3.0/GigE
Tempo de arrefecimento (23°C) ≤ 8min@24V
Potência constante (23°C) ≤ 10 W
Tamanho (mm) 142×58,8×80
Peso (g) ≤ 680
Temperatura de funcionamento -40°C~+71°C
Temperatura de armazenamento -55°C+71°C
Distância focal 55 mm/F2
Aplicações industriais

O módulo de câmara térmica GAVIN GC615WMA é amplamente utilizado em muitas áreas, como monitoramento ambiental, vigilância de longo alcance, identificação de defeitos de alta temperatura e comutação multiespétral.

Nossas Vantagens
  • Profundas competências técnicas- Com muitos anos de experiência na pesquisa, desenvolvimento e aplicação de tecnologia de sensores infravermelhos, construímos fortes capacidades em design de chips, fabricação de wafers,embalagem e ensaio, bem como a integração dos sistemas.
  • Centrada na inovação e na aplicação prática- Estamos empenhados em conduzir avanços tecnológicos em imagens térmicas, constantemente empurrando os limites em NETD, SWaP e temperatura de operação.
  • Portfólio diversificado de produtos- Com o apoio de P&D independentes e de vários caminhos técnicos, oferecemos uma gama completa de componentes de detecção de infravermelhos, tanto refrigerados como não.
  • Validação rigorosa da fiabilidade- Apoiados por um robusto sistema de gestão da qualidade, os nossos produtos são submetidos a vários procedimentos de ensaio para garantir a estabilidade e a fiabilidade a longo prazo.
  • Apoio técnico profissional- A nossa equipa de engenharia trabalha em estreita colaboração com as equipas de I&D e produtos dos clientes para acelerar a integração do sistema e melhorar a eficiência.
Perguntas Frequentes
O que é sensibilidade térmica?

A sensibilidade térmica, também denominada NETD (Diferença de temperatura equivalente ao ruído), é um parâmetro chave para a avaliação de câmeras de imagem térmica de ondas médias (MWIR) e ondas longas (LWIR).Está directamente relacionado com a clareza medida pela câmara térmicaÉ um valor numérico que representa a relação sinal/ruído da diferença de temperatura e é medido em milliKelvin (mK).Quanto maior a sensibilidade e mais clara a imagem.

Quais são as aplicações da imagem térmica?

A medição de temperatura e a imagem em todos os climas são duas funções básicas da tecnologia de imagem térmica infravermelha.Os produtos desenvolvidos com base nestas duas tecnologias são amplamente utilizados em segurança e monitorização, inspecção industrial, combate a incêndios, manutenção preditiva, ADAS, prevenção de epidemias, AIoT, etc.

O que é um detector MCT/HgCdTe?

O MCT, também chamado de HgCdTe, refere-se ao mercúrio-cádmio-telurido, que é um composto químico de telureto de cádmio (CdTe) e telureto de mercúrio (HgTe) e um material comum em fotodetectores.O detector MCT/HgCdTe é um detector fotocondutor que opera num ambiente criogénico e pode detectar radiação infravermelhaÉ mais sensível que os sensores térmicos.
