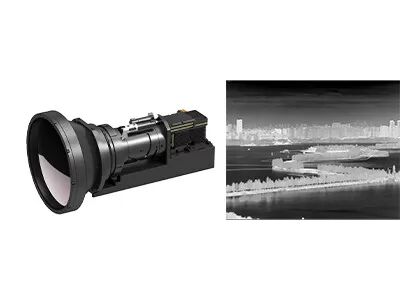

Módulo térmico resfriado 640x512 / 15μm com lente de zoom contínuo 60~240mm/F4
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | GAVIN615B |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Faixa espectral | 3,7~4,8μm MW | Taxa de quadros | 50Hz/100Hz |
| Tamanho | 125x92x67mm | Peso | ≤650g |
| Destacar | Módulo térmico de refrigeração 640x512,Módulo térmico de refrigeração 15uM,Núcleo térmico da câmera da lente F4 |
||
Descrição de produto
Cooled Thermal Module 640x512 / 15μM With Continuous Zoom Lens 60~240mm/F4
Modulo de câmara MWIR resfriado GAVIN615B
GAVIN615B Modulo de câmera resfriada MWIR MCT de baixo consumo de energia 640x512 / 15μm
Descrição do produto
GAVIN615B é um módulo de imagem térmica de onda média resfriado desenvolvido pela SenosrMicro. Ele consiste em um detector IR MWIR de 640x512 / 15μm HgCdTe com RS046 cryocooler,A eletrônica de hardware e vários algoritmos de processamento de imagem também estão incorporados para apresentar imagens térmicas nítidas e claras.
Configurado com o criocolor RS046, o GAVIN615B é de tamanho muito compacto, medindo 125x92x67mm em dimensões e pesando menos de 650g em peso.Com interface de cameralink padrão industrial, a câmara infravermelha ou o integrador do sistema podem conceber ou integrar facilmente a sua própria câmara completa com base no módulo de imagem térmica GAVIN615B.
GAVIN series cooled thermal module utilizes MCT &T2SL cooled IR detectors and integrates various image processing algorithms to output clear infrared images in the total darkness or bad weather conditionsPode detectar e reconhecer riscos e ameaças a longa distância, enquanto apresenta mais detalhes sobre o alvo a curta distância.
Principais características
Conheça a detecção de longo alcance.
• Alta sensibilidade térmica
• Largo campo de visão
• Detecção a longa distância, aeronave pode ser detectada a 60 km de distância
Integração fácil no sistema.
• Interface Cameralink/DVP, saída de imagem RAW/YUV
• Uma variedade de lentes de zoom óptico contínuo estão disponíveis
Especificações do produto
| Modelo | GAVIN615B |
| Desempenho do detector IR | |
| Resolução | 640x512 |
| Pitch de pixel | 15 μm |
| Criocolor | RS046 |
| Faixa espectral | 30,7 μm ∙ 4,8 μm MW |
| Tempo de arrefecimento (20°C) | ≤ 7min |
| NETD (20°C) | ≤ 20mK |
| Processamento de imagem | |
| Taxa de quadros | 50 Hz/100 Hz |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | ×1/×2/×4 |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | NUC/AGC/IDE |
| Especificação elétrica | |
| Interface externa padrão | J30JZ 25 pin |
| Vídeo analógico | PAL |
| Vídeo digital | 16 bits RAW/YUV: 16 bits DVP/Cameralink Output |
| Sincronização externa | Sincronização externa do quadro: Nível RS422 |
| Comunicação | RS422, 115200bps |
| Fornecimento de energia | 20 ~ 28VDC |
| Consumo de energia estável | 12W |
| Dimensão (mm) | 125×92×67 |
| Peso | ≤ 650 g |
| Temperatura de operação | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
| Lentes ópticas | |
| Lente opcional | Zoom contínuo 60~240 mm/F4 15 ~ 300 mm/F4 21~420 mm/F4 35 ~ 690 mm/F4 |
Aplicações industriais
O módulo de câmera de infravermelho térmico GAVIN615B é amplamente utilizado em muitas áreas, como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.
Nossas Vantagens
Alta sensibilidade e excelente desempenho
Tecnologia líder mundial na indústria infravermelha
Vários detectores infravermelhos disponíveis
Detectores de IR não resfriados e resfriados em diferentes formatos e tamanhos de pixels
Produção em volume para garantir uma entrega rápida
Três linhas de produção com capacidade de produção anual de milhões de detectores.
Perguntas frequentes
1O que é sensibilidade térmica?
A sensibilidade térmica, também denominada NETD (Diferença de temperatura equivalente ao ruído), é um parâmetro chave para a avaliação de câmeras de imagem térmica de ondas médias (MWIR) e ondas longas (LWIR).Está directamente relacionado com a clareza medida pela câmara térmicaÉ um valor numérico que representa a relação sinal/ruído da diferença de temperatura e é medido em milliKelvin (mK).Quanto maior a sensibilidade e mais clara a imagem.
2Qual é a diferença entre detectores IR não arrefecidos e arrefecidos?
Existem atualmente dois tipos de sensores de imagem térmica infravermelha no mercado, arrefecidos e não arrefecidos.
O detector IR não resfriado opera à temperatura ambiente. É baseado na indústria de semicondutores e, portanto, geralmente pode ser fabricado em grande volume com tamanho pequeno e baixo custo.Os detectores de IR não arrefecidos são amplamente utilizados em dispositivos portáteis / portáteis / móveis..
Os detectores IR arrefecidos são empacotados numa unidade que os mantém a uma temperatura extremamente baixa, que será suportada por um refrigerador cryo.mais caros e menos confiáveis do que sensores não arrefecidos.No entanto, os sistemas arrefecidos são incrivelmente sensíveis e geralmente trabalham com ópticas de longa distância focal para alcançar missões de longa distância.
