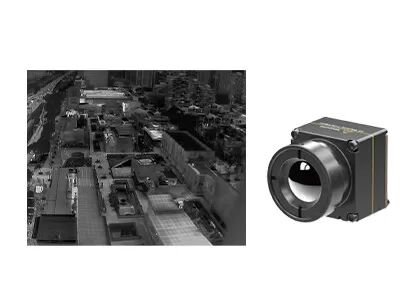

UAV do módulo 640x512 12μM For da câmera do óxido do vanádio e zangão térmicos

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL612/R
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 640x512 Consumo de potência 0.7W
Escala espectral 8~14μm Passo do pixel 12μm
NETD típico ≤40mK Taxa de quadros 30Hz
Realçar

Módulo térmico da câmera do óxido do vanádio

,

Módulo térmico da câmera do UAV

,

núcleo térmico da câmera do zangão 640x512

Deixe um recado
Descrição de produto
Módulo da imagiologia térmica TWIN612




Módulo térmico disponível da câmera do preço 640x512 12μm para o UAV e o zangão



Descrição do produto


O núcleo infravermelho da câmera de iTL612R integra o detector térmico infravermelho nivelado do pacote da bolacha de 640x512/12μm (WLP). É um módulo radiométrico uncooled da imagiologia térmica de LWIR para zangões com escala espectral de 8 a 14μm.

características térmicas do módulo da câmera iTL612 na apresentação afiada e torrada da imagem, no tamanho compacto e no baixo custo. Orientado para a troca inteiramente aperfeiçoada, o módulo térmico uncooled de iTL612R fornece uma solução segura para a integração de sistemas infravermelha o espaço limitado. Sua estrutura compacta alcançou o nível superior do mesmo módulo da especificação. Igualmente tem uma função thermographic opcional com escala da medida do ℃ -20℃~550 para a medida industrial da temperatura.

O módulo iTL612 térmico é desenvolvido especialmente para o campo da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, o relevo & o salvamento, o Forest Fire Prevention, a segurança urbana etc.


Características principais


Projeto compacto & de pouco peso
• Tamanho: 21mm×22.3mm×27.3mm (com lente de 9.1mm)
• Peso: 20.8g±1.5g (com lente de 9.1mm)
• Consumo da baixa potência tão baixo quanto 0.7W

Imagem clara & radiometria exata
• Algoritmo brandnew do processo da imagem: NUC/3DNR/DNS/DRC/EE
• Apoio Windows/Linux/ARM SDK
• Apoio medida regional, do ponto & do isoterma da temperatura

Várias relações para a integração fácil
• DVP/LVDS/USB2.0 relações, saída de dados da imagem de RAW/YUV, controle da porta de série


Especificações de produto



Modelo iTL612/R
Desempenho do detector do IR
Material sensível Óxido do vanádio
Definição 640×512
Tamanho do pixel 12μm
Escala espectral 8~14μm
NETD típico ≤40mk
Processamento de imagens
Taxa de quadros 30Hz
Tempo de partida 5s
Vídeo de Digitas RAW/YUV/BT656
Algoritmo da imagem Correção da não uniformidade (NUC)
redução de ruído 3D (3DNR)
De-ruído (DNS)
Compressão do alcance dinâmico (manual do transportador)
Realce de borda (EE)
Exposição de imagem Cor quente/pseudo- quente/branca preta
Software do PC
ICC software Controle & exibição de vídeo de módulo
Especificações elétricas
Relação externo padrão 30Pin_HOURS: DF40C-30DP-0.4V (51), (HORAS, homem)
Placa de expansão de USB Tipo-c
Relação de comunicação RS232-TTL/USB2.0
Relação video de Digitas CMOS8/USB2.0
Tensão de fonte 3.3V±0.1V VDC
Consumo de potência típico 0.7W
Medida da temperatura
Variação da temperatura de funcionamento -10°C~+50°C
Escala da medida da temperatura -20°C~+150°C, 0°C~550°C; Personalização e expansão do apoio
Precisão da medida da temperatura Maior de ±3°C ou de ±3% (@23℃±3℃)
Medida regional da temperatura Valor máximo, mínimo e médio do apoio da temperatura regional da saída
SDK Apoio Windows/Linux/ARM; Consiga a análise e a conversão do córrego video do cinza à temperatura
Características físicas
Tamanho (milímetros) 21×22.3×27.3 (com lente de 9.1mm)
Peso 20.8g±1.5g (com lente de 9.1mm)
Adaptação ambiental
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Umidade 5%~95%, Não-condensando-se
Vibração 5.35grms, linha central 3
Choque onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6
Certificados ROHS2.0/REACH
Sistema ótico
Lente opcional Foco fixo atérmico: 9.1mm



Aplicações industriais


O módulo da imagiologia térmica de iTL612/R pode ser integrado em cargas úteis do UAV e dispositivos wearable de modo que sejam amplamente utilizada no campos da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, o relevo & o salvamento, Forest Fire Prevention, a segurança urbana etc.
UAV do módulo 640x512 12μM For da câmera do óxido do vanádio e zangão térmicos 0


Soluções da imagiologia térmica



UAV do módulo 640x512 12μM For da câmera do óxido do vanádio e zangão térmicos 1UAV do módulo 640x512 12μM For da câmera do óxido do vanádio e zangão térmicos 2



FAQ



1.What é imagiologia térmica infravermelha?

A imagiologia térmica infravermelha é um tipo do método que utiliza a radiação infravermelha e a energia térmica para recolher a informação sobre objetos. Converte a radiação infravermelha invisível na imagem térmica infravermelha visível com distribuição da temperatura da superfície do alvo. Os objetos diferentes e mesmo as partes diferentes do mesmo objeto têm a capacidade diferente da radiação e a força infravermelha da reflexão.



2.What pode a imagem latente infravermelha ser usada para?

- Visão noturna

- Busca & salvamento

- teste Não-destrutivo

- Prevenção epidêmica

- Thermography

- Segurança & monitoração

- Luta contra o incêndio



3.What é a imagiologia térmica módulo?

Um módulo da imagiologia térmica consiste geralmente em um detector infravermelho, em uma eletrônica infravermelha da lente e do hardware com o software e o algoritmo encaixados. É a unidade mínima de um dispositivo de imagiologia térmica.
