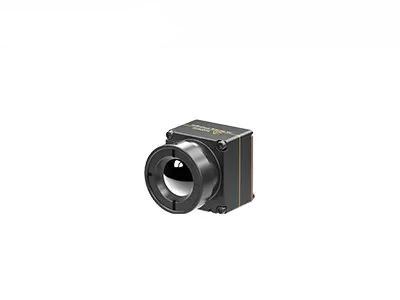

módulo Uncooled 30Hz 640x512 12μm da imagiologia térmica da lente de 9.1mm para zangões
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL612/R |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512 | Consumo de energia | 0,7w |
|---|---|---|---|
| Faixa espectral | 8~14μm | Distância entre pixels | 12μm |
| NETD típico | ≤40mk | Taxa de quadros | 30Hz |
| Destacar | Módulo Uncooled 30Hz da imagiologia térmica,módulo da imagiologia térmica da lente de 9.1mm,núcleo térmico da câmera dos zangões 640x512 |
||
Descrição de produto
9.1mm Lente, taxa de quadros 30Hz Não resfriado 640x512 12μm módulo de imagem térmica para drones
Descrição do produto
O núcleo da câmera infravermelha iTL612R integra o detector térmico infravermelho 640x512 / 12μm.É um módulo de imagem térmica radiométrica LWIR não arrefecido para drones com gama espectral de 8 a 14 μm.
O módulo de câmera térmica iTL612 apresenta uma apresentação de imagem nítida e nítida, tamanho compacto e baixo custo.O módulo térmico não resfriado iTL612R fornece uma solução fiável para a integração de sistemas infravermelhos com espaço limitadoA sua estrutura compacta atingiu o nível superior do mesmo módulo de especificações.Possui também uma função termográfica opcional com um intervalo de medição de -20 °C a 550 °C para medição de temperatura industrial.
O módulo térmico iTL612 foi especialmente desenvolvido para o domínio da manutenção preditiva, inspecção fotovoltaica, protecção do ambiente, investigação científica, fotografia aérea,Investigação policial, Socorro e Resgate, Prevenção de Incêndios Florestais, Segurança Urbana, etc.
Principais características
Design compacto e leve
• Tamanho: 21 mm × 22,3 mm × 27,3 mm (com lente de 9,1 mm)
• Peso: 20,8 g±1,5 g (com lente de 9,1 mm)
• Baixo consumo de energia, até 0,7 W
Imagem clara e radiometria precisa
• Novo algoritmo de processamento de imagem: NUC/3DNR/DNS/DRC/EE
• Suporte ao SDK Windows/Linux/ARM
• Suporte à medição da temperatura regional, pontual e isotérmica
Várias interfaces para uma fácil integração
• Interfaces DVP/LVDS/USB2.0, saída de dados de imagem RAW/YUV, controlo de porta serial
Especificações do produto
| Modelo | iTL612/R |
| Desempenho do detector IR | |
| Material sensível | Óxido de vanádio |
| Resolução | 640×512 |
| Tamanho do pixel | 12 μm |
| Faixa espectral | 8 ~ 14 μm |
| NETD típico | ≤ 40mk |
| Processamento de imagem | |
| Taxa de quadros | 30 Hz |
| Tempo de arranque | 5s |
| Vídeo digital | RAW/YUV/BT656 |
| Algoritmo de imagem | Correção de não-uniformidade (NUC) Redução do ruído 3D (3DNR) Desfazer ruído (DNS) Compressão de faixa dinâmica (DRC) Reforço da borda (EE) |
| Exibição de imagem | Negro Quente/Branco Quente/Pseudocolor |
| Software para PC | |
| Software ICC | Módulo de controlo e visor de vídeo |
| Especificações elétricas | |
| Interface externa padrão | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Homem) |
| Placa de expansão USB | Tipo-C |
| Interface de comunicação | RS232-TTL/USB2.0 |
| Interface de vídeo digital | CMOS8/USB2.0 |
| Tensão de alimentação | 3.3V±0,1V VDC |
| Consumo típico de energia | 0.7W |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C~+50°C |
| Intervalo de medição da temperatura | -20°C~+150°C, 0°C~550°C; Suporte de personalização e expansão |
| Precisão da medição da temperatura | Maior que ±3°C ou ±3% (@23°C±3°C) |
| Medição regional da temperatura | Valor máximo, mínimo e médio da temperatura regional de saída |
| SDK | Suporte para Windows/Linux/ARM; Análise de fluxo de vídeo e conversão de cinza para temperatura |
| Características físicas | |
| Tamanho (mm) | 21×22.3×27.3 (com lente de 9,1 mm) |
| Peso | 20.8g±1.5g (com lente de 9,1 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, 3 eixos |
| Choque. | Meia onda senoidal, 40g/11ms, 3 eixos 6 direção |
| Certificados | RoHS2.0/REACH |
| Óptica | |
| Lente opcional | Foco fixo Atermal: 9,1 mm |
Aplicações industriais
O módulo de imagem térmica iTL612/R pode ser integrado em cargas úteis de UAV e dispositivos portáteis, de modo a ser amplamente utilizado nos campos daManutenção preditiva, inspecção fotovoltaica, protecção do ambiente, investigação científica, fotografia aérea, investigação policial, socorro e salvamento, prevenção de incêndios florestais, segurança urbana, etc..
Os nossos serviços
Documentação completa: manuais do produto, guias de instalação e referências de seleção.
Desenvolvimento e Assistência em Teste: Teste integrado de amostras, avaliação de desempenho e verificação de parâmetros facilitados.
Advanced Developer Toolkit: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
Suporte técnico remoto: suporte 24 horas por dia, 7 dias por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana.
Garantia: peças originais e rigorosa adesão ao processo para restaurar o desempenho ideal.
Perguntas frequentes
1- Como funciona o microbolômetro de plano focal não arrefecido?
Usando o princípio do efeito térmico radiante infravermelho, o detector de infravermelho não resfriado converte a energia da radiação infravermelha em energia térmica com material de absorção infravermelha,para que a temperatura do material sensível aumenteEntão, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2Qual é a vantagem de um detector infravermelho não resfriado?
O detector de plano focal infravermelho não resfriado não necessita de um dispositivo de montagem integrada de resfriador de Dewar (IDCA) e pode funcionar à temperatura ambiente.tamanho pequenoEmbora a sensibilidade do detector de plano focal infravermelho não resfriado não seja tão boa como a dos detectores de infravermelho resfriados, após anos de desenvolvimento, o detector de plano focal infravermelho não resfriado tem uma sensibilidade muito superior à dos detectores de plano focal infravermelho resfriados.O seu desempenho de custo foi obviamente melhor do que o detector refrigerado, que tem uma perspectiva de aplicação mais ampla.
