HD 1280x1024 Modulo de Imagem Térmica de Resolução com tamanho de pixel de 8μm e sensibilidade térmica de 30mK para detecção de precisão

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL1208
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
NETD típico ≤30mK Consumo de energia 1W
Faixa Espectral 8~14μm Taxa de quadros 25/30 Hz
Distância entre pixels 8μm Resolução 1280x1024
Destacar

Módulo de Imagem Térmica 640x512

,

Módulo de Imagem Térmica Industrial 12um

,

Núcleo de Câmera Lwir de Termografia
Deixe um recado
Descrição de produto
Módulo de Imagem Térmica HD 1280x1024/8µm para Combate a Incêndios Florestais
Visão Geral do Produto

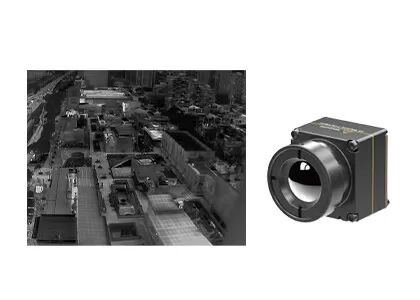

O iTL1208 é um núcleo de câmera infravermelha megapixel de 8µm de alta integração, projetado especificamente para aplicações móveis sensíveis a SWaP. Com dimensões compactas de 22,6×22,6×34,5mm e pesando apenas 35,7g com uma lente de 12mm, ele oferece imagem térmica HD de 1280×1024 e alta sensibilidade térmica de 30mK. Apresentando interface MIPI CSI, saída dupla RAW/YUV e controle serial/I2C, este módulo de fácil integração é ideal para equipamentos de imagem térmica portáteis, de segurança, industriais, de combate a incêndios e de resgate.
Principais Características
Design Extremamente Leve
  • Tamanho compacto de 22,6×22,6×34,5mm e peso de 34,5g (incluindo lente de 12mm)
  • Entre os mais altos níveis de integração em sua classe
Alta Sensibilidade, Detecção Precisa
  • Tamanho de pixel ultrapequeno de 8µm com resolução de 1280×1024, entregando detalhes finos e imagens claras
  • NETD típico ≤ 30mK, permitindo a detecção confiável de diferenças sutis de temperatura
Desenvolvimento Simplificado, Integração Rápida
  • Múltiplas opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
  • Suporta interface de saída de imagem MIPI CSI
  • Saída de dados de imagem RAW e YUV, com controle via porta serial/I2C
Especificações do Produto
Modelo iTL1208
Indicadores do Detector de IR
Material Sensível VOx
Resolução 1280×1024
Tamanho do Pixel 8µm
Resposta Espectral 8µm ~ 14µm
NETD Típico ≤30mK
Processamento de Imagem
Taxa de Quadros Digital 25/30Hz
Tempo de Inicialização ≤6s
Vídeo Digital RAW/YUV
Algoritmo de Imagem NUC/3DNR/DNS/DRC/EE
Exibição de Imagem 10 Tipos (White Hot/Lava/Iron Red/Hot Iron/Medical/Arctic/Rainbow 1/Rainbow 2/Tint/Black Hot)
Software para PC
Software para PC Controle do Módulo e Exibição de Vídeo
Elétrico
Interface Externa Padrão Interface de Conector de 34 pinos: BP04SD-34-0065-R0
Interface de Comunicação TTL-232/I2C
Interface de Vídeo Digital MIPI-CSI
Tensão de Alimentação 4.5-5.5V
Consumo Típico de Energia 1W
Mecânico
Tamanho (incluindo lente) Com lente de 5mm: 22,6mm×22,6mm×50mm (diâmetro externo da lente Φ37mm)
Com lente de 10mm: 22,6mm×22,6mm×45,3mm (diâmetro externo da lente Φ33mm)
Com lente de 12mm: 22,6mm×22,6mm×34,5mm (diâmetro externo da lente Φ26,6mm)
Com lente de 17mm: 22,6mm×22,6mm×35,4mm (diâmetro externo da lente Φ27mm)
Com lente de 25mm: 22,6mm×22,6mm×44,2mm (diâmetro externo da lente Φ33mm)
Com lente de 35mm: 22,6mm×22,6mm×50,9mm (diâmetro externo da lente Φ43,2mm)
Peso (incluindo lente) 85,5±4,5g (Com lente de 5mm)
70,5±3,6g (Com lente de 10mm)
35,7±2g (Com lente de 12mm)
40,7±2,1g (Com lente de 17mm)
71,0±3,6g (Com lente de 25mm)
110±5,5g (Com lente de 35mm)
Adaptabilidade Ambiental
Temperatura de Operação -40℃~+70℃
Temperatura de Armazenamento -45℃~+85℃
Umidade 5%~95%, sem condensação
Vibração 5,35grms, Vibração Aleatória, 3 eixos
Impacto Onda Semicosenoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes
Certificação ROHS2.0/REACH
Lente Óptica Foco Fixo Atermal: 5/10/12/17/25/35mm
Aplicações Industriais
O módulo de imagem térmica iTL1208 pode ser usado em áreas como Combate a Incêndios Florestais, Manutenção de Energia, Inspeção Fotovoltaica, Monitoramento de Segurança, Dispositivos Vestíveis, Dispositivos Portáteis e muito mais.
Serviços Personalizados
  • Personalização do Produto: Ajustar configurações e adaptar algoritmos para atender a requisitos específicos da indústria
  • Suporte Técnico e Treinamento no Local: Fornecer aos clientes principais treinamento prático de configuração de sistema e operacional
  • Inovação Conjunta para Novos Produtos e Mercados: Colaborar com clientes para co-desenvolver soluções inovadoras de aplicação infravermelha
Perguntas Frequentes
O que é termografia infravermelha?
A termografia é um método de diagnóstico novo e eficaz, não invasivo, baseado na detecção da temperatura da superfície do objeto. A radiação infravermelha (IR) emitida por um objeto é registrada e visualizada na forma de um mapa de distribuição de temperatura.
Para que serve a termografia infravermelha?
A imagem térmica infravermelha pode ser usada para realizar inspeções domiciliares, determinar defeitos estruturais, falhas elétricas, falhas mecânicas, alterações fisiológicas em pessoas e animais, e muito mais.
Quais são as vantagens da termografia infravermelha?
Para testes não destrutivos:
  • Simples de testar e rápido de responder sem danos
  • Economiza custos, aumenta a eficiência do trabalho, reduz mão de obra e depreciação de equipamentos
Para termografia médica:
  • Muito eficiente para encontrar problemas ocultos no corpo humano
  • 100% seguro sem radiação e dor
  • Ferramenta ideal para rastreamento precoce de saúde
