HD 1280x1024 Modulo de Imagem Térmica de Resolução com tamanho de pixel de 8μm e sensibilidade térmica de 30mK para detecção de precisão

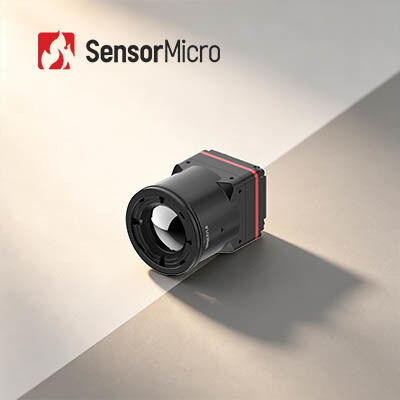

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL1208
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
NETD típico ≤30mK Consumo de energia 1W
Faixa Espectral 8~14μm Taxa de quadros 25/30 Hz
Distância entre pixels 8μm Resolução 1280x1024
Destacar

Módulo de Imagem Térmica 640x512

,

Módulo de Imagem Térmica Industrial 12um

,

Núcleo de Câmera Lwir de Termografia
Deixe um recado
Descrição de produto
Módulo de Imagem Térmica HD 1280x1024/8μm para Combate a Incêndios Florestais
Visão geral do produto
O iTL1208 é um núcleo de câmera infravermelha de alta integração de 8 μm de megapixels projetado especificamente para aplicações móveis sensíveis ao SWaP. Com dimensões compactas de 22,6 × 22,6 × 34,5 mm e pesando apenas 35.7g com uma lente de 12 mm, oferece imagens térmicas HD de 1280×1024 e alta sensibilidade térmica de 30mK. Com interface MIPI CSI, saída dupla RAW/YUV e controle serial/I2C,Este módulo de integração fácil é ideal para portáteis, equipamento de imagem térmica de segurança, industrial, de combate a incêndios e de salvamento.
Principais características
Design extremamente leve
  • Dimensões compactas de 22,6 × 22,6 × 34,5 mm e peso de 34,5 g (incluindo lentes de 12 mm)
  • Entre os mais elevados níveis de integração da sua categoria
Alta sensibilidade, detecção precisa
  • Dimensão de pixel ultra-pequena de 8 μm, com resolução de 1280×1024, proporcionando detalhes finos e imagens claras
  • NETD típica ≤ 30mK, permitindo a detecção fiável de diferenças de temperatura sutis
Desenvolvimento simplificado, integração rápida
  • Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
  • Suporta interface de saída de imagem MIPI CSI
  • Output de dados de imagem RAW e YUV, com controlo através de porta serial/I2C
Especificações do produto
Modelo iTL1208
Indicadores de detectores IR
Material sensível VOx
Resolução 1280×1024
Tamanho do pixel 8 μm
Resposta espectral 8 μm ~ 14 μm
NETD típico ≤ 30mK
Processamento de imagem
Taxa de quadros digitais 25/30 Hz
Tempo de arranque ≤ 6 s
Vídeo digital RAW/YUV
Algoritmo de imagem NUC/3DNR/DNS/DRC/EE
Exibição de imagem 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente)
Software para PC
Software para PC Módulo de controlo e visor de vídeo
Eletrodomésticos
Interface externa padrão Interface do conector: BP04SD-34-0065-R0
Interface de comunicação TTL-232/I2C
Interface de vídeo digital MIPI-CSI
Tensão de alimentação 40,5-5,5 V
Consumo típico de energia 1W
Mecânico
Tamanho (incluindo a lente) Com lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diâmetro exterior da lente Φ37 mm)
Com lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diâmetro exterior da lente Φ33 mm)
Com lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diâmetro exterior da lente Φ26,6 mm)
Com lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diâmetro exterior da lente Φ27 mm)
Com lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diâmetro exterior da lente Φ33 mm)
Com lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diâmetro exterior da lente Φ43,2 mm)
Peso (incluindo lente) 85.5±4,5 g (com lente de 5 mm)
70.5±3,6 g (com lente de 10 mm)
35.7 ± 2 g (com lente de 12 mm)
40.7±2,1 g (com lente de 17 mm)
71.0±3,6 g (com lente de 25 mm)
110±5,5 g (com lente de 35 mm)
Adaptabilidade ao ambiente
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Humidade 5% a 95%, não condensante
Vibração 5.35 gramas, vibração aleatória, 3 eixos
Impacto Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes
Certificação RoHS2.0/REACH
Lentes ópticas Foco fixo Atermal: 5/10/12/17/25/35mm
Aplicações industriais
O módulo de imagem térmica iTL1208 pode ser utilizado nos campos de combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos portáteis, dispositivos portáteis e muito mais.
Serviços personalizados
  • Personalização do produto:Ajustar as configurações e adaptar os algoritmos para satisfazer os requisitos específicos do setor
  • Apoio técnico e formação no local:Fornecer aos principais clientes uma formação prática sobre a instalação do sistema e a formação operacional
  • Inovação conjunta para novos produtos e mercados:Colaborar com os clientes no desenvolvimento conjunto de soluções inovadoras de aplicações infravermelhas
Perguntas Frequentes
O que é termografia infravermelha?
A termografia é um novo e eficaz método de diagnóstico não invasivo baseado na detecção da temperatura da superfície do objeto.A radiação infravermelha (IR) emitida por um objeto é registrada e visualizada sob a forma de um mapa de distribuição de temperatura.
Para que pode ser utilizada a termografia infravermelha?
A imagem térmica infravermelha pode ser usada para realizar inspeções domésticas, determinar defeitos estruturais, falhas elétricas, falhas mecânicas, alterações fisiológicas em pessoas e animais e muito mais.
Quais são as vantagens da termografia infravermelha?
Para ensaios não destrutivos:
  • Simples de testar e rápido para responder sem danos
  • Economiza custos, aumenta a eficiência do trabalho, reduz a depreciação da mão-de-obra e do equipamento
Para termografia médica:
  • Muito eficaz para encontrar problemas ocultos no corpo humano.
  • 100% seguro, sem radiação e dor.
  • Instrumento ideal para o rastreio precoce da saúde
