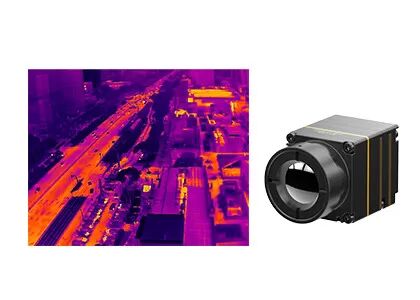

Núcleo de Câmera Térmica LWIR Miniatura Integrado em Drones 640x512 12µm
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL612/R |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512 | Consumo de energia | 0,7W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 12μm |
| NETD típico | ≤40mK | Taxa de quadros | 30Hz |
| Destacar | Núcleo térmico minúsculo da câmera de LWIR,Núcleo térmico da câmera integrado em zangões,módulo 12uM térmico Uncooled |
||
Descrição de produto
TWIN612 Módulo de Imagem Térmica
Minúsculo núcleo de câmera térmica LWIR 640x512 12μm integrado em drones
Descrição do produto
O núcleo da câmera infravermelha iTL612R integra o detector térmico infravermelho 640x512 / 12μm.É um módulo de imagem térmica radiométrica LWIR não arrefecido para drones com gama espectral de 8 a 14 μm.
O módulo de câmera térmica iTL612 apresenta uma apresentação de imagem nítida e nítida, tamanho compacto e baixo custo.O módulo térmico não resfriado iTL612R fornece uma solução fiável para a integração de sistemas infravermelhos com espaço limitadoA sua estrutura compacta atingiu o nível superior do mesmo módulo de especificações.Possui também uma função termográfica opcional com um intervalo de medição de -20 °C a 550 °C para medição de temperatura industrial.
O módulo térmico iTL612 foi especialmente desenvolvido para o domínio da manutenção preditiva, inspecção fotovoltaica, protecção do ambiente, investigação científica, fotografia aérea,Investigação policial, Socorro e Resgate, Prevenção de Incêndios Florestais, Segurança Urbana, etc.
Principais características
Design compacto e leve
• Tamanho: 21 mm × 22,3 mm × 27,3 mm (com lente de 9,1 mm)
• Peso: 20,8 g±1,5 g (com lente de 9,1 mm)
• Baixo consumo de energia, até 0,7 W
Imagem clara e radiometria precisa
• Novo algoritmo de processamento de imagem: NUC/3DNR/DNS/DRC/EE
• Suporte ao SDK Windows/Linux/ARM
• Suporte à medição da temperatura regional, pontual e isotérmica
Várias interfaces para uma fácil integração
• Interfaces DVP/LVDS/USB2.0, saída de dados de imagem RAW/YUV, controlo de porta serial
Especificações do produto
| Modelo | iTL612/R |
| Desempenho do detector IR | |
| Material sensível | Óxido de vanádio |
| Resolução | 640×512 |
| Tamanho do pixel | 12 μm |
| Faixa espectral | 8 ~ 14 μm |
| NETD típico | ≤ 40mk |
| Processamento de imagem | |
| Taxa de quadros | 30 Hz |
| Tempo de arranque | 5s |
| Vídeo digital | RAW/YUV/BT656 |
| Algoritmo de imagem | Correção de não-uniformidade (NUC) Redução do ruído 3D (3DNR) Desfazer ruído (DNS) Compressão de faixa dinâmica (DRC) Reforço da borda (EE) |
| Exibição de imagem | Negro Quente/Branco Quente/Pseudocolor |
| Software para PC | |
| Software ICC | Módulo de controlo e visor de vídeo |
| Especificações elétricas | |
| Interface externa padrão | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Homem) |
| Placa de expansão USB | Tipo-C |
| Interface de comunicação | RS232-TTL/USB2.0 |
| Interface de vídeo digital | CMOS8/USB2.0 |
| Tensão de alimentação | 3.3V±0,1V VDC |
| Consumo típico de energia | 0.7W |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C~+50°C |
| Intervalo de medição da temperatura | -20°C~+150°C, 0°C~550°C; Suporte de personalização e expansão |
| Precisão da medição da temperatura | Maior que ±3°C ou ±3% (@23°C±3°C) |
| Medição regional da temperatura | Valor máximo, mínimo e médio da temperatura regional de saída |
| SDK | Suporte para Windows/Linux/ARM; Análise de fluxo de vídeo e conversão de cinza para temperatura |
| Características físicas | |
| Tamanho (mm) | 21×22.3×27.3 (com lente de 9,1 mm) |
| Peso | 20.8g±1.5g (com lente de 9,1 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, 3 eixos |
| Choque. | Meia onda senoidal, 40g/11ms, 3 eixos 6 direção |
| Certificados | RoHS2.0/REACH |
| Óptica | |
| Lente opcional | Foco fixo Atermal: 9,1 mm |
Aplicações industriais
O módulo de imagem térmica iTL612/R pode ser integrado em cargas úteis de UAV e dispositivos portáteis, de modo a ser amplamente utilizado nos campos deManutenção preditiva, inspecção fotovoltaica, protecção do ambiente, investigação científica, fotografia aérea, investigação policial, socorro e salvamento, prevenção de incêndios florestais, segurança urbana, etc..
Perfil da empresa
A SensorMicro foi fundada com uma crença simples, mas poderosa: a inovação deve servir às necessidades do mundo real.
O SensorMicro existe para capacitar as pessoas e os sistemas a verem para além da superfície, para os padrões, os problemas e as possibilidades que se encontram por baixo.
Ao transformar o calor invisível em realidade visível, ajudamos as indústrias a tomar decisões mais inteligentes, proteger o que é mais importante e navegar pela complexidade com clareza.
Atendendo à nossa insistência em ser auto-feito e cliente-primeiro tornou-se uma receita certa para o impulso da SensorMicro.Nós avançamos em todas as frentes, desde a segurança., combate a incêndios, inspecção industrial, cuidados médicos e visão artificial,a monitorização ambiental e aspectos-chave da neutralidade de carbono, e conectando os pontos da vida.
Somos mais do que uma empresa de tecnologia infravermelha, somos uma comunidade de pessoas comprometidas com a construção de um futuro sustentável, ético e centrado no homem.Cada pixel de inovação que criamos é uma promessa, para empoderar e servir.
Perguntas frequentes
1Quais são as vantagens dos detectores infravermelhos não arrefecidos?
O detector de plano focal infravermelho não resfriado não precisa de dispositivo resfriado, pode funcionar à temperatura ambiente e tem as vantagens de arranque rápido, baixo consumo de energia, pequeno tamanho, peso leve, longa vida útil,baixo custo e assim por diante.
2Quais são as principais considerações sobre um detector/módulo térmico infravermelho para a sua aplicação?
--- Resolução do detector
--- O tamanho dos pixels
--- O NETD
---A qualidade da imagem
--- As opções de lentes
--- O consumo de energia
--- O tamanho e o peso
---A interface mecânica e elétrica
---O orçamento
3- Como escolher a cor correta para imagens térmicas?
- O branco cinzento é mais adequado para o alvo com pequena diferença de temperatura
- O vermelho e o azul são mais adequados para a cena em que os pontos problemáticos precisam ser encontrados.
O vermelho de ferro é a paleta de cores padrão da indústria energética.
Observação: não importa qual a paleta que escolher, a temperatura térmica não mudará de modo algum.
