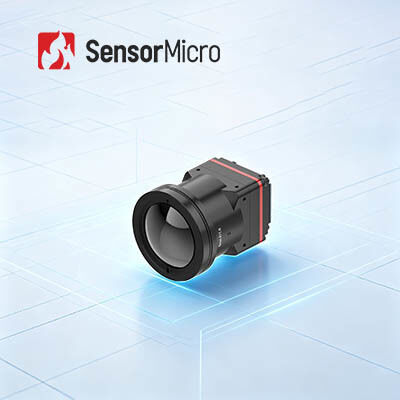

1280x1024 Resolução 8μm Tamanho de pixel LWIR Core de câmera térmica com ≤30mK NETD para segurança de longo alcance
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024 | Consumo de energia | 1W |
|---|---|---|---|
| Faixa Espectral | 8~14μm | Distância entre pixels | 8μm |
| NETD típico | ≤30mK | Taxa de quadros | 25/30 Hz |
| Destacar | Núcleo térmico minúsculo da câmera de LWIR,Núcleo térmico da câmera integrado em zangões,módulo 12uM térmico Uncooled |
||
Descrição de produto
LWIR 1280x1024 Núcleo de câmera térmica de 8μm Integrado em câmera de segurança de longo alcance
Visão geral do produto
O núcleo da câmera infravermelha iTL1208 integra um detector térmico de infravermelho de 1280x1024 / 8μm (WLP).Este módulo de imagem térmica LWIR não resfriado opera numa faixa espectral de 8 a 14 μm.
O iTL1208 é um núcleo de câmera infravermelha compacto de 8 μm projetado para otimização SWaP de próxima geração. Medindo apenas 22,6 * 22,6 * 34,5 mm e pesando apenas 35,7 g (incluindo uma lente de 12 mm),Oferece uma portabilidade excepcional sem comprometer o desempenho.
Com um detector de grande formato de megapixels, o iTL1208 fornece imagens térmicas de alta definição com tamanho de pixel de 8μm líder no setor, permitindo uma maior densidade de integração.Com NETD reduzido para 30mK e melhorado por algoritmos avançados de otimização de imagem, captura detalhes térmicos mais finos com maior clareza. Projetado especialmente para dispositivos portáteis e plataformas móveis, é ideal para vigilância de segurança, inspecção industrial, combate a incêndios,operações de salvamento, e outras aplicações que exigem imagens térmicas compactas, mas de alta resolução.
Principais características
Design extremamente leve
- Dimensões compactas de 22,6*22,6*34,5 mm e peso de 34,5 g (incluindo uma lente de 12 mm)
- Entre os mais elevados níveis de integração da sua categoria
Alta sensibilidade, detecção precisa
- Dimensão de pixel ultra-pequena de 8 μm com resolução de 1280 * 1024, proporcionando detalhes finos e imagens claras
- NETD típica ≤ 30mK, permitindo a detecção fiável de diferenças de temperatura sutis
Desenvolvimento simplificado, integração rápida
- Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
- Suporta interface de saída de imagem MIPI CSI
- Output de dados de imagem RAW e YUV, com controlo através de porta serial/I2C
Especificações do produto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 1280*1024 |
| Tamanho do pixel | 8 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 30mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30 Hz |
| Tempo de arranque | ≤ 6 s |
| Vídeo digital | RAW/YUV |
| Algoritmo de imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | |
| Software para PC | Módulo de controlo e visor de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | Interface do conector: BP04SD-34-0065-R0 |
| Interface de comunicação | TTL-232/I2C |
| Interface de vídeo digital | MIPI-CSI |
| Tensão de alimentação | 40,5-5,5 V |
| Consumo típico de energia | 1W |
| Mecânico | |
| Tamanho (incluindo a lente) | Com lente de 5 mm: 22,6 mm*22,6 mm*50 mm (diâmetro exterior da lente Φ37 mm) Com lente de 10 mm: 22,6 mm*22,6 mm*45,3 mm (diâmetro exterior da lente Φ33 mm) Com lente de 12 mm: 22,6 mm*22,6 mm*34,5 mm (diâmetro exterior da lenteΦ26,6 mm) Com lente de 17 mm: 22,6 mm*22,6 mm*35,4 mm (diâmetro exterior da lente Φ27 mm) Com lente de 25 mm: 22,6 mm*22,6 mm*44,2 mm (diâmetro exterior da lente Φ33 mm) Com lente de 35 mm: 22,6 mm*22,6 mm*50,9 mm (diâmetro exterior da lente Φ43,2 mm) |
| Peso (incluindo lente) | 85.5±4,5 g (com lente de 5 mm) 70.5±3,6 g (com lente de 10 mm) 35.7 ± 2 g (com lente de 12 mm) 40.7±2,1 g (com lente de 17 mm) 71.0±3,6 g (com lente de 25 mm) 110±5,5 g (com lente de 35 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | Foco fixo Atermal: 5/10/12/17/25/35mm |
Aplicações industriais
O módulo de imagem térmica iTL612/R pode ser amplamente utilizado nos domínios da luta contra incêndios florestais, manutenção de energia, inspecção fotovoltaica, monitorização de segurança, dispositivos portáteis, dispositivos portáteis, etc.
Perfil da empresa
A SensorMicro foi fundada com uma crença simples, mas poderosa: a inovação deve servir às necessidades do mundo real.
O SensorMicro existe para capacitar pessoas e sistemas a verem para além da superfície, para os padrões, os problemas e as possibilidades que estão por baixo.
Ao transformar o calor invisível em realidade visível, ajudamos as indústrias a tomar decisões mais inteligentes, proteger o que é mais importante e navegar pela complexidade com clareza.
Atendendo à nossa insistência em ser auto-feito e cliente-primeiro tornou-se uma receita certa para o impulso da SensorMicro.Nós avançamos em todas as frentes... da segurança, combate a incêndios, inspecção industrial, cuidados médicos e visão artificial,- ajudar os parceiros a liberar todo o potencial da detecção infravermelha inteligente, e conectando os pontos da vida.
Somos mais do que uma empresa de tecnologia infravermelha, somos uma comunidade de pessoas comprometidas com a construção de um futuro sustentável, ético e centrado no homem.Cada pixel de inovação que criamos é uma promessa - uma promessa de proteger, para empoderar e servir.
Perguntas Frequentes
Quais são as vantagens dos detectores infravermelhos não arrefecidos?
O detector de plano focal infravermelho não resfriado não precisa de dispositivo resfriado, pode funcionar à temperatura ambiente e tem as vantagens de arranque rápido, baixo consumo de energia, pequeno tamanho, peso leve, longa vida útil,baixo custo e assim por diante.
Quais são as principais considerações sobre um detector / módulo térmico infravermelho para a sua aplicação?
- Resolução do detector
- O tamanho do pixel
- O NETD
- A qualidade da imagem
- As opções de lentes
- O consumo de energia
- Tamanho e peso
- A interface mecânica e elétrica
- O orçamento
Como escolher a pseudo cor certa para imagens térmicas?
- O branco cinza é mais adequado para o alvo com pequena diferença de temperatura
- O vermelho e o azul são mais adequados para a cena em que os pontos problemáticos precisam ser encontrados.
- O vermelho de ferro é a paleta de cores padrão da indústria de energia.
- Observação: não importa qual a paleta que escolher, a temperatura térmica não mudará de modo algum.
