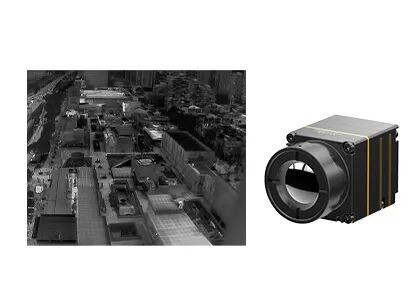

Módulo de Câmera Infravermelha Térmica LWIR Sharp 640x512 12µm Para Drones
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL612/R |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512 | Consumo de energia | 0,7w |
|---|---|---|---|
| Faixa espectral | 8~14μm | Distância entre pixels | 12μm |
| NETD típico | ≤40mk | Taxa de quadros | 30Hz |
| Destacar | Módulo infravermelho 640x512 da câmera de LWIR,Módulo infravermelho da câmera da imagiologia térmica afiada,núcleo térmico da câmera dos zangões 12uM |
||
Descrição de produto
TWIN612 Módulo de Imagem Térmica
Modulo de câmara de infravermelho de 12 μm para drones
Descrição do produto
O núcleo da câmera infravermelha iTL612R integra o detector térmico infravermelho 640x512 / 12μm.É um módulo de imagem térmica radiométrica LWIR não arrefecido para drones com gama espectral de 8 a 14 μm.
O módulo de câmera térmica iTL612 apresenta uma apresentação de imagem nítida e nítida, tamanho compacto e baixo custo.O módulo térmico não resfriado iTL612R fornece uma solução fiável para a integração de sistemas infravermelhos com espaço limitadoA sua estrutura compacta atingiu o nível superior do mesmo módulo de especificações.Possui também uma função termográfica opcional com um intervalo de medição de -20 °C a 550 °C para medição de temperatura industrial.
O módulo térmico iTL612 foi especialmente desenvolvido para o domínio da manutenção preditiva, inspecção fotovoltaica, protecção do ambiente, investigação científica, fotografia aérea,Investigação policial, Socorro e Resgate, Prevenção de Incêndios Florestais, Segurança Urbana, etc.
Principais características
Design compacto e leve
• Tamanho: 21 mm × 22,3 mm × 27,3 mm (com lente de 9,1 mm)
• Peso: 20,8 g±1,5 g (com lente de 9,1 mm)
• Baixo consumo de energia, até 0,7 W
Imagem clara e radiometria precisa
• Novo algoritmo de processamento de imagem: NUC/3DNR/DNS/DRC/EE
• Suporte ao SDK Windows/Linux/ARM
• Suporte à medição da temperatura regional, pontual e isotérmica
Várias interfaces para uma fácil integração
• Interfaces DVP/LVDS/USB2.0, saída de dados de imagem RAW/YUV, controlo de porta serial
Especificações do produto
| Modelo | iTL612/R |
| Desempenho do detector IR | |
| Material sensível | Óxido de vanádio |
| Resolução | 640×512 |
| Tamanho do pixel | 12 μm |
| Faixa espectral | 8 ~ 14 μm |
| NETD típico | ≤ 40mk |
| Processamento de imagem | |
| Taxa de quadros | 30 Hz |
| Tempo de arranque | 5s |
| Vídeo digital | RAW/YUV/BT656 |
| Algoritmo de imagem | Correção de não-uniformidade (NUC) Redução do ruído 3D (3DNR) Desfazer ruído (DNS) Compressão de faixa dinâmica (DRC) Reforço da borda (EE) |
| Exibição de imagem | Negro Quente/Branco Quente/Pseudocolor |
| Software para PC | |
| Software ICC | Módulo de controlo e visor de vídeo |
| Especificações elétricas | |
| Interface externa padrão | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Homem) |
| Placa de expansão USB | Tipo-C |
| Interface de comunicação | RS232-TTL/USB2.0 |
| Interface de vídeo digital | CMOS8/USB2.0 |
| Tensão de alimentação | 3.3V±0,1V VDC |
| Consumo típico de energia | 0.7W |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C~+50°C |
| Intervalo de medição da temperatura | -20°C~+150°C, 0°C~550°C; Suporte de personalização e expansão |
| Precisão da medição da temperatura | Maior que ±3°C ou ±3% (@23°C±3°C) |
| Medição regional da temperatura | Valor máximo, mínimo e médio da temperatura regional de saída |
| SDK | Suporte para Windows/Linux/ARM; Análise de fluxo de vídeo e conversão de cinza para temperatura |
| Características físicas | |
| Tamanho (mm) | 21×22.3×27.3 (com lente de 9,1 mm) |
| Peso | 20.8g±1.5g (com lente de 9,1 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, 3 eixos |
| Choque. | Meia onda senoidal, 40g/11ms, 3 eixos 6 direção |
| Certificados | RoHS2.0/REACH |
| Óptica | |
| Lente opcional | Foco fixo Atermal: 9,1 mm |
Aplicações industriais
O módulo de imagem térmica iTL612/R pode ser integrado em cargas úteis de UAV e dispositivos portáteis, de modo a ser amplamente utilizado nos campos deManutenção preditiva, inspecção fotovoltaica, protecção do ambiente, investigação científica, fotografia aérea, investigação policial, socorro e salvamento, prevenção de incêndios florestais, segurança urbana, etc..
Serviço padronizado
Documentação completa: manuais do produto, guias de instalação e referências de seleção.
Desenvolvimento e Assistência em Teste: Teste integrado de amostras, avaliação de desempenho e verificação de parâmetros facilitados.
Advanced Developer Toolkit: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
Suporte técnico remoto: suporte 24 horas por dia, 7 dias por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana, 24 horas por semana.
Garantia: peças originais e rigorosa adesão ao processo para restaurar o desempenho ideal.
Perguntas frequentes
1Como escolher a resolução adequada do detector infravermelho?
Depende das necessidades e aplicações reais dos seus produtos, e o preço também é um fator que precisa ser considerado.Você pode escolher o detector infravermelho com baixa resolução, como 120x90, 256x192, 400x300. Se você precisar de uma imagem muito clara para alguns fins especiais, como monitoramento remoto, você pode escolher um detector de infravermelho de alta resolução de 1280x1024.
2Como escolher a pseudo cor certa para imagens térmicas?
- O branco cinzento é mais adequado para o alvo com pequena diferença de temperatura
- O vermelho e o azul são mais adequados para a cena em que os pontos problemáticos precisam ser encontrados.
O vermelho de ferro é a paleta de cores padrão da indústria energética.
Observação: não importa qual a paleta que escolher, a temperatura térmica não mudará de modo algum.
3.Como escolher uma lente térmica de câmara infravermelha adequada?
- A lente padrão pode atingir alvos normais a uma distância adequada.
- Para a teleobjetiva, é adequado para alvos relativamente pequenos e que precisam ser vistos a uma longa distância
- Para ver mais detalhes de objetos a curta distância, é melhor usar lentes de grande angular.
- As lentes macro são para ver alvos muito pequenos a curta distância, como circuitos de chips.
