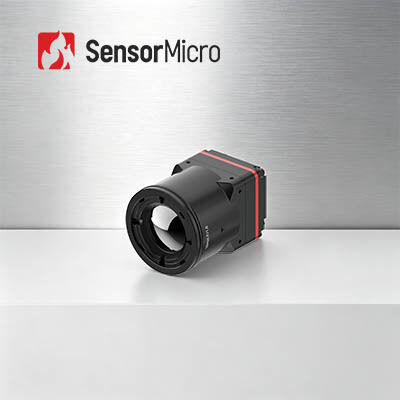

Módulo de câmara infravermelha LWIR de resolução ultra clara 1280x1024 com pitch de pixels de 8μm e NETD ≤30mK
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Distância entre pixels | 8μm | Resolução | 1280x1024 |
|---|---|---|---|
| Consumo de energia | 1W | Faixa Espectral | 8~14μm |
| NETD típico | ≤30mK | Taxa de quadros | 25/30 Hz |
| Destacar | Módulo infravermelho 640x512 da câmera de LWIR,Módulo infravermelho da câmera da imagiologia térmica afiada,núcleo térmico da câmera dos zangões 12uM |
||
Descrição de produto
Módulo de câmara de imagem térmica infravermelha LWIR de ultra-claridade 1280x1024/8μm
Visão geral do produto
O núcleo da câmera infravermelha iTL1208 de megapixels redefine a otimização SWaP para o hardware moderno de visão térmica. Portabilidade de primeira classe: Apenas 35,7 gramas (objetiva de 12 mm incluída) com 22,6 × 22,6 × 34.Dimensões pequenas de 5 mmPerformance de detecção líder: tamanho de pixel ultra-pequeno de 8μm padrão da indústria,Resolução de 1280×1024 megapixels completos e ≤30mK NETD ultra-baixa detectar pequenas diferenças de temperatura que são invisíveis para câmeras térmicas comunsImplementação sem esforço: compatibilidade de lentes diversas, saída MIPI universal, modos de dados RAW/YUV duplos e protocolos de controle de dois canais.Atualize seus dispositivos térmicos com o iTL1208 para um desempenho superior em vigilância, testes industriais e cenários de resposta a emergências.
Principais características
- Design extremamente leve
- Dimensões compactas de 22,6 × 22,6 × 34,5 mm e peso de 34,5 g (incluindo uma lente de 12 mm)
- Entre os mais elevados níveis de integração da sua categoria
- Alta sensibilidade, detecção precisa
- Dimensão de pixel ultra-pequena de 8 μm com resolução de 1280 × 1024, proporcionando detalhes finos e imagens claras
- NETD típica ≤ 30mK, permitindo a detecção fiável de diferenças de temperatura sutis
- Desenvolvimento simplificado, integração rápida
- Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
- Suporta interface de saída de imagem MIPI CSI
- Output de dados de imagem RAW e YUV, com controlo através de porta serial/I2C
Especificações do produto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores IR | |
| Material sensível | VOx |
| Resolução | 1280×1024 |
| Tamanho do pixel | 8 μm |
| Resposta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤ 30mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 25/30 Hz |
| Tempo de arranque | ≤ 6 s |
| Vídeo digital | RAW/YUV |
| Algoritmo de imagem | NUC/3DNR/DNS/DRC/EE |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | |
| Software para PC | Módulo de controlo e visor de vídeo |
| Eletrodomésticos | |
| Interface externa padrão | Interface do conector: BP04SD-34-0065-R0 |
| Interface de comunicação | TTL-232/I2C |
| Interface de vídeo digital | MIPI-CSI |
| Tensão de alimentação | 40,5-5,5 V |
| Consumo típico de energia | 1W |
| Mecânico | |
| Tamanho (incluindo a lente) | Com lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diâmetro exterior da lente Φ37 mm) Com lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diâmetro exterior da lente Φ33 mm) Com lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diâmetro exterior da lenteΦ26,6 mm) Com lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diâmetro exterior da lente Φ27 mm) Com lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diâmetro exterior da lente Φ33 mm) Com lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diâmetro exterior da lente Φ43,2 mm) |
| Peso (incluindo lente) | 85.5±4,5 g (com lente de 5 mm) 70.5±3,6 g (com lente de 10 mm) 35.7 ± 2 g (com lente de 12 mm) 40.7±2,1 g (com lente de 17 mm) 71.0±3,6 g (com lente de 25 mm) 110±5,5 g (com lente de 35 mm) |
| Adaptabilidade ao ambiente | |
| Temperatura de funcionamento | -40°C~+70°C |
| Temperatura de armazenamento | -45°C~+85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | 5.35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia onda senoidal, 40g/11ms, direção de impacto X eixo, 3 vezes |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | Foco fixo Atermal: 5/10/12/17/25/35mm |
Aplicações industriais
O módulo de imagem térmica iTL1208 pode ser utilizado nos domínios da luta contra incêndios florestais, manutenção de energia, inspecção fotovoltaica, monitorização de segurança, dispositivos portáteis, dispositivos portáteis, etc.
Serviço padronizado
- Documentação completa:Manuais do produto, guias de instalação e referências de seleção.
- Auxílio ao desenvolvimento e testes:Testes integrados de amostras, avaliação do desempenho e verificação de parâmetros facilitados.
- Kit de Ferramentas Avançadas para Desenvolvedores:SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
- Suporte técnico remoto:Suporte 24/7 - resposta rápida e resolução oportuna para problemas críticos.
- Garantia:Peças originais e estrita adesão ao processo para restaurar o desempenho ideal.
Perguntas Frequentes
1Como escolher a resolução adequada do detector infravermelho?
Depende das necessidades e aplicações reais dos seus produtos, e o preço também é um fator que precisa ser considerado.Você pode escolher o detector infravermelho com baixa resolução, como 120x90, 256x192, 384x288. Se você precisar de uma imagem muito clara para alguns fins especiais, como monitoramento remoto, você pode escolher um detector de infravermelho de alta resolução de 1280x1024.
2Como escolher a pseudo cor certa para imagens térmicas?
- O branco cinzento é mais adequado para o alvo com pequena diferença de temperatura
- O vermelho e o azul são mais adequados para a cena em que os pontos problemáticos precisam ser encontrados.
O vermelho de ferro é a paleta de cores padrão da indústria energética.
Observação: não importa qual a paleta que escolher, a temperatura térmica não mudará de modo algum.
3Como escolher uma lente térmica de câmara infravermelha adequada?
- A lente padrão pode atingir alvos normais a uma distância adequada.
- Para a teleobjetiva, é adequado para alvos que são relativamente pequenos e precisa ser visto a uma longa distância
- Para ver mais detalhes de objetos a curta distância, é melhor usar lentes de grande angular.
- As lentes macro são para ver alvos muito pequenos a curta distância, como circuitos de chips.
