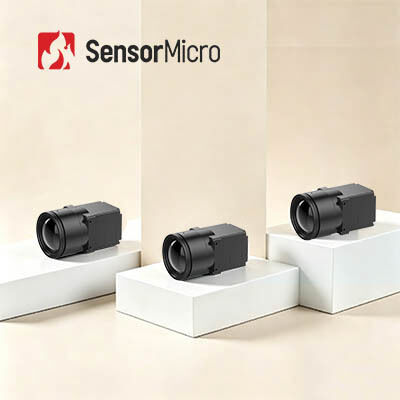

30Hz 1280x1024 12μm LWIR Modulo de câmera infravermelha com lente de 19 mm para imagem térmica
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | MOEDA1212 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 1280x1024 | Taxa de quadros | 30Hz |
|---|---|---|---|
| Consumo de energia | 1.0W | NETD típico | ≤40mK/F1.0/25℃ |
| Faixa Espectral | 8~14μm | Distância entre pixels | 12μm |
| Destacar | módulo infravermelho da câmera 12uM,módulo infravermelho da câmera de 30Hz LWIR,núcleo térmico da câmera de 9.1mm |
||
Descrição de produto
Módulo de câmera infravermelha de 30Hz LWIR 1280x1024 12μm com lente de 19mm
Visão geral do produto
O COIN1212 é um núcleo de câmera infravermelha de alta definição totalmente integrado construído em torno de um detector infravermelho de nível wafer de 1280×1024/12μm megapixels. Integrado com circuitos de processamento de sinal de última geração e algoritmos inteligentes de otimização de imagem, ele alcança detecção rápida e sensível de pontos de acesso e apresentação de imagens térmicas nítidas em todos os cenários de trabalho.
O produto suporta protocolos de comunicação serial convencionais e múltiplas interfaces de saída de vídeo e é compatível com uma gama completa de especificações de lentes ópticas para atender a diversos requisitos de campo de visão e distância. Este versátil núcleo de imagem térmica reduz significativamente o limite de desenvolvimento secundário e integração de sistemas, tornando-o amplamente aplicável a campos de ponta, incluindo monitoramento de segurança de infraestrutura chave, controle de qualidade de fabricação industrial de ponta, percepção inteligente de sistema de tráfego e análise térmica de pesquisa científica profissional.
Principais recursos
- Imagem de alta definição, detecção precisa:A resolução de 1280×1024/12μm megapixels permite amplo campo de visão e imagens HD de longo alcance com captura nítida de detalhes finos do alvo durante observação de perto
- Completo e econômico:Construído com detector infravermelho de nível wafer de grande formato líder do setor e integrado com algoritmos avançados de processamento de imagem para melhorar a clareza da imagem e a qualidade visual
- Integração Rápida, Desenvolvimento Acelerado:Suporta múltiplas interfaces de saída de imagem, incluindo DVP e BT.1120, e gera dados de imagem RAW/YUV com controle de porta serial
Especificações do produto
| Modelo | MOEDA1212 |
|---|---|
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 1280×1024 |
| Tamanho dos pixels | 12μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤40mK/F1.0/25℃ |
| Processamento de imagem | |
| Taxa de quadros digitais | 30Hz |
| Hora de inicialização | 6s |
| Vídeo Analógico | / |
| Vídeo digital | CRU/YUV422 |
| Algoritmo de imagem | Correção de não uniformidade (NUC) Redução de ruído 3D (3DNR) Supressão de ruído 2D (DNS) Compressão de Faixa Dinâmica (DRC) Aprimoramento de borda (EE) |
| Exibição de imagem | 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) |
| Programas para PC | |
| Software ICC | Controle de módulo e exibição de vídeo |
| Elétrica | |
| Interface externa padrão | 50 pinos: DF40C-50DP-0.4V (51), (HRS, macho) |
| Placa de extensão | USB3.0 |
| Interface de comunicação | TTL-232 |
| Interface de vídeo digital | DVP16/BT.1120/MIPI |
| Tensão de alimentação | 4,5~5,5V |
| Consumo típico de energia | 1,0 W |
| Mecânico | |
| Tamanho do núcleo nu (mm) | 14mm/19mm/25mm: 25,4mm×25,4mm×19,3mm 35mm/50mm/100m: 35,4mm×35,4mm×17,8mm |
| Peso do núcleo nu (g) | 14mm/19mm/25mm: 19,7±1g 35mm/50mm/100m: 32,5±1g |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | 5,35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente óptica | |
| Lente óptica | Foco fixo atérmico: 14mm/19mm/25mm/35mm/50mm/100mm |
| Nível de proteção | IP67 (lente frontal) |
Aplicações Industriais
O módulo de imagem térmica COIN1212 pode ser usado em áreas de monitoramento de infraestrutura chave, fabricação de alta qualidade, inspeção industrial, pesquisa científica, prevenção de incêndios florestais, segurança urbana e muito mais.
Serviços Personalizados
- Personalização do produto:Ajuste configurações e adapte algoritmos para atender aos requisitos específicos do setor
- Suporte técnico e treinamento no local:Fornecer aos principais clientes configuração prática do sistema e treinamento operacional
- Inovação Conjunta para Novos Produtos e Mercados:Colaborar com os clientes para co-desenvolver soluções inovadoras de aplicação de infravermelho
Perguntas frequentes
1. O que é imagem térmica infravermelha?
A imagem térmica infravermelha é um método que utiliza radiação infravermelha e energia térmica para coletar informações sobre objetos. De acordo com a diferença de radiação entre o objeto e o ambiente de fundo e a diferença de radiação de cada parte do próprio objeto, a imagem térmica infravermelha pode mostrar a flutuação da radiação de cada parte da cena, mostrando assim as características da cena.
2. Qual é a vantagem da imagem térmica infravermelha?
- Veja através da escuridão total
- Identificação sob camuflagem
- Detecção de longo alcance
- Detecção de distribuição de calor
- Medição de temperatura sem contato
- Consciência ocupacional
- E assim por diante
3. Quais são as aplicações da imagem térmica infravermelha?
Medição de temperatura e imagens para qualquer clima são duas funções básicas da tecnologia de imagem térmica infravermelha. Os produtos desenvolvidos com base nessas duas tecnologias são amplamente utilizados em energia elétrica, segurança e monitoramento, fabricação industrial, pesquisa científica, tratamento médico e outras áreas tradicionais.
