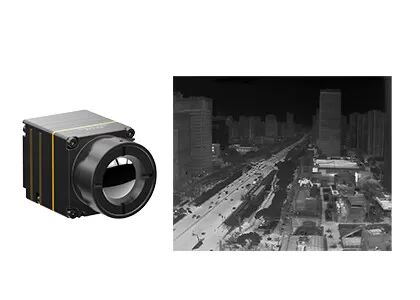

Módulo térmico Uncooled dos zangões LWIR com 640x512 12μM VOx Microbolometer

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL612/R
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 640x512 Consumo de potência 0.7W
Escala espectral 8~14μm Passo do pixel 12μm
NETD típico ≤40mK Taxa de quadros 30Hz
Realçar

Módulo térmico Uncooled dos zangões LWIR

,

Módulo térmico de Microbolometer LWIR do VOx

,

Núcleo térmico 12uM da câmera de LWIR

Deixe um recado
Descrição de produto
Módulo da imagiologia térmica TWIN612




Módulo térmico Uncooled de LWIR para zangões com VOx Microbolometer de 640x512 12μm



Descrição do produto


O núcleo infravermelho da câmera de iTL612R integra o detector térmico infravermelho nivelado do pacote da bolacha de 640x512/12μm (WLP). É um módulo radiométrico uncooled da imagiologia térmica de LWIR para zangões com escala espectral de 8 a 14μm.

características térmicas do módulo da câmera iTL612 na apresentação afiada e torrada da imagem, no tamanho compacto e no baixo custo. Orientado para a troca inteiramente aperfeiçoada, o módulo térmico uncooled de iTL612R fornece uma solução segura para a integração de sistemas infravermelha o espaço limitado. Sua estrutura compacta alcançou o nível superior do mesmo módulo da especificação. Igualmente tem uma função thermographic opcional com escala da medida do ℃ -20℃~550 para a medida industrial da temperatura.

O módulo iTL612 térmico é desenvolvido especialmente para o campo da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, o relevo & o salvamento, o Forest Fire Prevention, a segurança urbana etc.


Características principais


Projeto compacto & de pouco peso
• Tamanho: 21mm×22.3mm×27.3mm (com lente de 9.1mm)
• Peso: 20.8g±1.5g (com lente de 9.1mm)
• Consumo da baixa potência tão baixo quanto 0.7W

Imagem clara & radiometria exata
• Algoritmo brandnew do processo da imagem: NUC/3DNR/DNS/DRC/EE
• Apoio Windows/Linux/ARM SDK
• Apoio medida regional, do ponto & do isoterma da temperatura

Várias relações para a integração fácil
• DVP/LVDS/USB2.0 relações, saída de dados da imagem de RAW/YUV, controle da porta de série


Especificações de produto



Modelo iTL612/R
Desempenho do detector do IR
Material sensível Óxido do vanádio
Definição 640×512
Tamanho do pixel 12μm
Escala espectral 8~14μm
NETD típico ≤40mk
Processamento de imagens
Taxa de quadros 30Hz
Tempo de partida 5s
Vídeo de Digitas RAW/YUV/BT656
Algoritmo da imagem Correção da não uniformidade (NUC)
redução de ruído 3D (3DNR)
De-ruído (DNS)
Compressão do alcance dinâmico (manual do transportador)
Realce de borda (EE)
Exposição de imagem Cor quente/pseudo- quente/branca preta
Software do PC
ICC software Controle & exibição de vídeo de módulo
Especificações elétricas
Relação externo padrão 30Pin_HOURS: DF40C-30DP-0.4V (51), (HORAS, homem)
Placa de expansão de USB Tipo-c
Relação de comunicação RS232-TTL/USB2.0
Relação video de Digitas CMOS8/USB2.0
Tensão de fonte 3.3V±0.1V VDC
Consumo de potência típico 0.7W
Medida da temperatura
Variação da temperatura de funcionamento -10°C~+50°C
Escala da medida da temperatura -20°C~+150°C, 0°C~550°C; Personalização e expansão do apoio
Precisão da medida da temperatura Maior de ±3°C ou de ±3% (@23℃±3℃)
Medida regional da temperatura Valor máximo, mínimo e médio do apoio da temperatura regional da saída
SDK Apoio Windows/Linux/ARM; Consiga a análise e a conversão do córrego video do cinza à temperatura
Características físicas
Tamanho (milímetros) 21×22.3×27.3 (com lente de 9.1mm)
Peso 20.8g±1.5g (com lente de 9.1mm)
Adaptação ambiental
Temperatura de funcionamento -40°C~+70°C
Temperatura de armazenamento -45°C~+85°C
Umidade 5%~95%, Não-condensando-se
Vibração 5.35grms, linha central 3
Choque onda do Metade-seno, 40g/11ms, 3 sentido da linha central 6
Certificados ROHS2.0/REACH
Sistema ótico
Lente opcional Foco fixo atérmico: 9.1mm



Aplicações industriais


O módulo da imagiologia térmica de iTL612/R pode ser integrado em cargas úteis do UAV e dispositivos wearable de modo que sejam amplamente utilizada no campos da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, o relevo & o salvamento, Forest Fire Prevention, a segurança urbana etc.

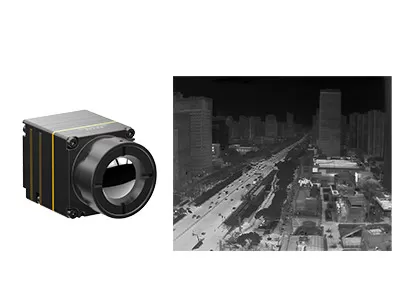

Módulo térmico Uncooled dos zangões LWIR com 640x512 12μM VOx Microbolometer 0


Exposições de GST


Módulo térmico Uncooled dos zangões LWIR com 640x512 12μM VOx Microbolometer 1


FAQ



1. Em que indústrias podem os detectores infravermelhos/núcleos térmicos da câmera ser usados?



Os detectores infravermelhos de GST/núcleos térmicos da câmera são amplamente utilizados em muitas indústrias como:

- Thermography: Manutenção do poder, visão por computador, ATAC da construção, petroquímico metalúrgico, manutenção com caráter de previsão, prevenção epidêmica

- Segurança & monitoração: Cidade segura, monitoração da infraestrutura, segurança fronteiriça, cruzamento marítimo, segurança de mineração

- Luta contra o incêndio & salvamento: Forest Fire Prevention, prevenção de incêndios, busca & salvamento

- Carga útil dos UAVs: Inspeção do equipamento, aplicação & salvamento, aplicação de combate ao fogo, observação animal

- Visão pessoal: Lazer exterior, observação animal, patrulha da aplicação

- ADAS: Condução autônoma, motorista avançado Assistant System, veículos especiais

- AIoT: Smart Home, hardware inteligente, cuidado esperto, robôs

- Outro: Sistema da visão do voo, detecção do gás, agricultura & Graziery aumentados, pesquisa científica.
