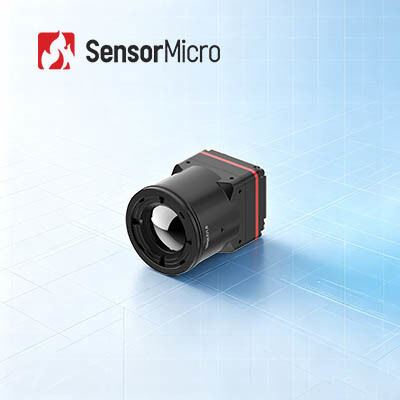

Módulo térmico LWIR não resfriado com resolução 1280x1024 e microbolômetro VOx de pitch de 8μm
| Lugar de origem | China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL1208 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Consumo de energia | 1W | Faixa Espectral | 8~14μm |
|---|---|---|---|
| Distância entre pixels | 8μm | NETD típico | ≤30mK |
| Resolução | 1280x1024 | Taxa de quadros | 25/30 Hz |
| Destacar | Módulo térmico Uncooled dos zangões LWIR,Módulo térmico de Microbolometer LWIR do VOx,Núcleo térmico 12uM da câmera de LWIR |
||
Descrição de produto
Módulo térmico LWIR não resfriado com microbolómetro VOx de 1280x1024/8μm
Visão geral do produto
Projetado para reduzir o ciclo de P&D e a dificuldade de integração, o iTL1208 é um núcleo de câmera infravermelha de megapixels plug-and-play otimizado para desenvolvimento rápido embutido.6×34.5 mm, 35,7 g com lente de 12 mm) adota um detector infravermelho de alta resolução de 8 μm 1280 × 1024 e mantém um NETD baixo de 30mK para uma saída estável de alta qualidade.
Simplificamos todo o fluxo de trabalho de integração: várias opções de lentes ópticas intercambiáveis estão disponíveis para corresponder a diferentes demandas de ângulo de visão de campo;Interface MIPI CSI convencional garante transmissão de vídeo de alta velocidadeOs dados térmicos originais RAW e os dados de saída codificados YUV suportam o desenvolvimento de algoritmos secundários.Os usuários podem configurar todos os parâmetros da câmera convenientemente através de porta serial padrão ou controle de barramento I2CO melhor núcleo térmico rentável para equipas de engenheiros que desenvolvem produtos finais de imagem térmica portáteis e móveis.
Principais características
Design extremamente leve
- Dimensões compactas de 22,6 × 22,6 × 34,5 mm e peso de 34,5 g (incluindo uma lente de 12 mm)
- Entre os mais elevados níveis de integração da sua categoria
Alta sensibilidade, detecção precisa
- Dimensão de pixel ultra-pequena de 8 μm com resolução de 1280 × 1024, proporcionando detalhes finos e imagens claras
- NETD típica ≤ 30mK, permitindo a detecção fiável de diferenças de temperatura sutis
Desenvolvimento simplificado, integração rápida
- Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
- Suporta interface de saída de imagem MIPI CSI
- Output de dados de imagem RAW e YUV, com controlo através de porta serial/I2C
Especificações do produto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores IR | Material sensível: VOx |
| Resolução: 1280×1024 | |
| Dimensão dos pixels: 8μm | |
| Resposta espectral: 8 μm ~ 14 μm | |
| NETD típica: ≤ 30mK | |
| Processamento de imagem | Taxa de quadros digitais: 25/30Hz |
| Tempo de arranque: ≤ 6 s | |
| Vídeo digital: RAW/YUV | |
| Algoritmo de imagem: NUC/3DNR/DNS/DRC/EE | |
| Exibição de imagem | 10 Tipos (branco quente/lava/vermelho de ferro/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/tintado/preto quente) |
| Software para PC | Software para PC: Controle do módulo e visualização de vídeo |
| Eletrodomésticos | Interface externa padrão: 34Pin_Connector Interface: BP04SD-34-0065-R0 |
| Interface de comunicação: TTL-232/I2C | |
| Interface de vídeo digital: MIPI-CSI | |
| Tensão de alimentação: 4,5-5,5 V | |
| Consumo típico de energia | 1W |
| Mecânico - Tamanho (incluindo lente) | Com lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diâmetro exterior da lente Φ37 mm) |
| Com lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diâmetro exterior da lente Φ33 mm) | |
| Com lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diâmetro exterior da lente Φ26,6 mm) | |
| Com lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diâmetro exterior da lente Φ27 mm) | |
| Com lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diâmetro exterior da lente Φ33 mm) | |
| Com lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diâmetro exterior da lente Φ43,2 mm) | |
| Mecânico - Peso (incluindo lente) | 85.5±4,5 g (com lente de 5 mm) |
| 70.5±3,6 g (com lente de 10 mm) | |
| 35.7 ± 2 g (com lente de 12 mm) | |
| 40.7±2,1 g (com lente de 17 mm) | |
| 71.0±3,6 g (com lente de 25 mm) | |
| 110±5,5 g (com lente de 35 mm) | |
| Adaptabilidade ao ambiente | Temperatura de funcionamento: -40°C~+70°C |
| Temperatura de armazenagem: -45°C~+85°C | |
| Umidade: 5% a 95%, não condensante | |
| Vibração: 5,35 gramas, Vibração aleatória, 3 eixos | |
| Impacto: Meia onda senoidal, 40g/11ms, Direção de impacto X Eixo, 3 vezes | |
| Certificação | RoHS2.0/REACH |
| Lentes ópticas | Foco fixo Atermal: 5/10/12/17/25/35mm |
Aplicações industriais
O módulo de imagem térmica iTL1208 pode ser utilizado nos domínios da luta contra incêndios florestais, manutenção de energia, inspecção fotovoltaica, monitorização de segurança, dispositivos portáteis, dispositivos portáteis, etc.
Serviço padronizado
- Documentação completa:Manuais do produto, guias de instalação e referências de seleção.
- Auxílio ao desenvolvimento e testes:Testes integrados de amostras, avaliação do desempenho e verificação de parâmetros facilitados.
- Kit de Ferramentas Avançadas para Desenvolvedores:SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda.
- Suporte técnico remoto:Suporte 24/7 - resposta rápida e resolução oportuna para problemas críticos.
- Garantia:Peças originais e estrita adesão ao processo para restaurar o desempenho ideal.
Perguntas Frequentes
Em que indústrias podem ser utilizados os detectores infravermelhos/núcleos térmicos das câmaras?
Sensores Detectores de infravermelho micro / núcleos de câmera térmica são amplamente utilizados em muitas indústrias, tais como:
- Termografia: Manutenção de energia, Visão automática, HVAC de edifícios, metalurgia petroquímica, manutenção preditiva, prevenção de epidemias
- Segurança e Monitorização: Cidade segura, Monitorização de infraestruturas, Segurança das fronteiras, Cruzeiros marítimos, Segurança das minas
- Combate a incêndios e salvamento: prevenção de incêndios florestais, prevenção de incêndios, busca e salvamento
- Visão pessoal: lazer ao ar livre, observação de animais, patrulha de aplicação
- ADAS: Condução autónoma, sistema avançado de assistência ao condutor, veículos especiais
- AIoT: Casa inteligente, Hardware inteligente, Cuidados inteligentes, Robôs
- Outros: Sistema de visão de voo melhorado, detecção de gases, agricultura e pastoreio, investigação científica
