Pequeno módulo de câmera térmica não refrigerada com resolução de 640x512, passo de pixel de 8μm e sensibilidade ≤30mK NETD
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | iTL608 |
| Quantidade de ordem mínima | 1 parte |
| Preço | Negociável |
| Termos de pagamento | T/T |
Detalhes do produto
| Resolução | 640x512 | Consumo de energia | 0,4W |
|---|---|---|---|
| Taxa de quadros | 30/50Hz | Faixa Espectral | 8~14μm |
| NETD típico | ≤30mK | Distância entre pixels | 8μm |
| Destacar | Módulo térmico Uncooled típico da câmera,Módulo térmico Uncooled da câmera dos zangões,Câmera térmica 640x512 do zangão |
||
Descrição de produto

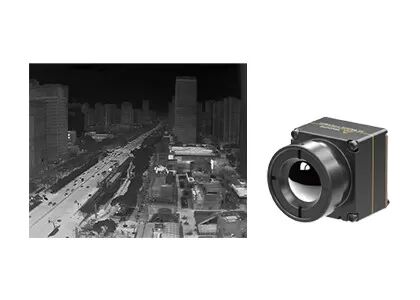

Módulo térmico Uncooled minúsculo 640x512/8μm NETD 30mk da câmera
Visão geral do produto
Minúsculo em tamanho, poderoso em desempenho — conheça o núcleo da câmera térmica em miniatura iTL608! Este módulo de imagem térmica do tamanho de um polegar pesa apenas 6,7 gramas, apresentando dimensões ultracompactas e integração de alto nível para incorporação de dispositivos portáteis. Incluindo um detector VOx profissional, resolução nítida de 640×512 e sensibilidade ultra-alta ≤30mK, ele detecta diferenças sutis de temperatura invisíveis a olho nu. Desfrute de uma inicialização rápida de 6 segundos, taxas de quadros duplas suaves e aprimoramento de imagem inteligente NUC e 3DNR para imagens térmicas perfeitas. Construído para funcionar de forma constante de -40°C a +70°C, ele suporta opções de interface versáteis e desenvolvimento flexível, adaptando-se perfeitamente a termovisores portáteis, monitoramento de segurança e aplicações de visão noturna durante todo o dia.
Principais recursos
Design extremamente leve
- Tamanho compacto de 13 × 13 × 18,3 mm e peso de 6,7 ± 1,5 g (incluindo uma lente de 6 mm)
- Entre os mais altos níveis de integração em sua classe
Alta Sensibilidade, Detecção Precisa
- Tamanho de pixel ultrapequeno de 8 μm com resolução de 640 × 512, proporcionando detalhes finos e imagens nítidas
- NETD típico ≤ 30mK, permitindo detecção confiável de diferenças sutis de temperatura
Desenvolvimento simplificado, integração rápida
- Várias opções de lentes ópticas disponíveis para atender a diversos requisitos de aplicação
- Suporta múltiplas interfaces de saída de imagem, incluindo MIPI/USB 2.0/BT.656
- Saída de dados de imagem RAW e YUV, com controle via porta serial/I2C
Especificações do produto
| Modelo | iTL608 |
|---|---|
| Indicadores de detectores IR | |
| Material Sensível | VOx |
| Resolução | 640×512 |
| Tamanho dos pixels | 8μm |
| Resposta Espectral | 8μm ~ 14μm |
| NETD típico | ≤30mK |
| Processamento de imagem | |
| Taxa de quadros digitais | 30/50Hz |
| Hora de inicialização | ≤6s |
| Vídeo digital | RAW/YUV/TMP |
| Algoritmo de imagem | NUC/3DNR/DNS/RDC/EE |
| Exibição de imagem | 10 tipos (branco quente/lava/ferro vermelho/ferro quente/médico/ártico/arco-íris 1/arco-íris 2/matiz/preto quente) |
| Programas para PC | |
| Programas | Controle de módulo e exibição de vídeo |
| Elétrica | |
| Interface externa padrão | Interface do conector 34Pin: BP04SD-34-0065-R0 |
| Interface de comunicação | TTL-232/USB2.0/I2C |
| Interface de vídeo digital | MIPI/USB2.0/BT.656 |
| Tensão de alimentação | 4-5,5 V |
| Consumo típico de energia | 0,4W |
| Mecânico | |
| Tamanho (incluindo lente) | Com lente de 6 mm: 13 × 13 × 18,3 mm (diâmetro externo da lente Φ12,3 mm) Com lente de 8,7 mm: 13 × 13 × 19,8 mm (diâmetro externo da lente Φ15,6 mm) Com lente de 16,7 mm: 13 × 13 × 27,9 mm (diâmetro externo da lente Φ22,2 mm) Com lente de 30 mm: 13 × 13 × 39 mm (diâmetro externo da lente Φ36 mm) |
| Peso (incluindo lente) | 6,7±1,5g (lente de 6mm) 7,5±1,5g (lente de 8,7 mm) 17±1,5g (lente de 16,7 mm) 42,7±1,5g (lente de 30 mm) |
| Adaptabilidade Ambiental | |
| Temperatura operacional | -40℃~+70℃ |
| Temperatura de armazenamento | -45℃~+85℃ |
| Umidade | 5%~95%, sem condensação |
| Vibração | 5,35 gramas, vibração aleatória, 3 eixos |
| Impacto | Meia Onda Senoidal, 40g/11ms, Direção de Impacto Eixo X, 3 vezes |
| Certificação | ROHS2.0/REACH |
| Lente óptica | Foco fixo atérmico: 6/8,7/16,7/30mm |
Aplicações Industriais
O módulo de imagem térmica iTL608 pode ser usado nas áreas de combate a incêndios florestais, manutenção de energia, inspeção fotovoltaica, monitoramento de segurança, dispositivos vestíveis, dispositivos portáteis, etc.
Soluções completas de imagem térmica
- Alta sensibilidade e excelente desempenho
- Tecnologia líder mundial na indústria infravermelha
- Vários detectores infravermelhos disponíveis
- Detectores IR não resfriados e resfriados em diferentes formatos e tamanhos de pixel
- Produção em volume para garantir entrega rápida
- Três linhas de produção com capacidade de produção anual de até milhões de detectores
Perguntas frequentes
1. Você pode bloquear imagens térmicas?
Na maioria dos casos, você não pode. Mas os raios infravermelhos não conseguem penetrar nas paredes e o vidro também pode bloquear o infravermelho. Portanto, se não quiser ser detectado, você pode se esconder atrás de vidros ou paredes para bloquear a imagem térmica.
2. Pseudo Cor – Lava
Na pseudo cor Lava, o branco indica alta temperatura e o vermelho escuro indica baixa temperatura. Toda a sua paleta utiliza cores quentes. Para alvos de temperatura ultra-alta, está mais alinhado com a visão visual humana.
3. O que é faixa DRI?
É um meio de medir a distância na qual um detector infravermelho pode produzir uma imagem de um alvo específico e pode ser dividido em faixa de detecção, faixa de reconhecimento e faixa de identificação.
D (Detecção): capacidade de distinguir um objeto do fundo
R (Reconhecimento): capacidade de classificar a classe do objeto (animal, humano, veículo, barco…)
I (Identificação): capacidade de descrever detalhadamente o objeto (um homem com chapéu, um cervo, um jipe…)
De acordo com os critérios de Johnson, quando a probabilidade de detalhes do alvo visíveis à distância DRI é de 50%, o número mínimo de pares de linhas do alvo é 1:3:6 (ou 1:4:8) e o número mínimo correspondente de pixels é 2:6:12 (ou 2:8:16).
Supondo que o diâmetro do alvo seja H, a distância focal seja f, o tamanho do pixel seja d e o número de pares de linhas seja n, então a distância de visão L=H×f/(2n×d)
