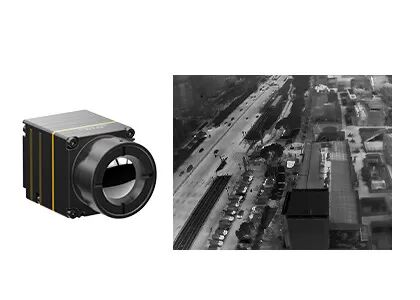

Câmera térmica 640x512 12μM For Firefighting & salvamento do zangão Uncooled de LWIR

Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo iTL612/R
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Definição 640x512 Consumo de potência 0.7W
Escala espectral 8~14μm Passo do pixel 12μm
NETD típico ≤40mK Taxa de quadros 30Hz
Realçar

câmera térmica do zangão 12uM

,

Câmera térmica do zangão Uncooled de LWIR

,

Detector infravermelho Uncooled 640x512

Deixe um recado
Descrição de produto
Módulo da imagiologia térmica TWIN612



LWIR Uncooled 640x512 12μM Drone Thermal Camera para a luta contra o incêndio & o salvamento

Descrição do produto


O núcleo infravermelho da câmera de iTL612R integra o detector térmico infravermelho nivelado do pacote da bolacha de 640x512/12μm (WLP). É um módulo radiométrico uncooled da imagiologia térmica de LWIR para zangões com escala espectral de 8 a 14μm.

características térmicas do módulo da câmera iTL612 na apresentação afiada e torrada da imagem, no tamanho compacto e no baixo custo. Orientado para a troca inteiramente aperfeiçoada, o módulo térmico uncooled de iTL612R fornece uma solução segura para a integração de sistemas infravermelha o espaço limitado. Sua estrutura compacta alcançou o nível superior do mesmo módulo da especificação. Igualmente tem uma função thermographic opcional com escala da medida do ℃ -20℃~550 para a medida industrial da temperatura.

O módulo iTL612 térmico é desenvolvido especialmente para o campo da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, o relevo & o salvamento, o Forest Fire Prevention, a segurança urbana etc.


Características principais


Projeto compacto & de pouco peso
• Tamanho: 21mm×22.3mm×27.3mm (com lente de 9.1mm)
• Peso: 20.8g±1.5g (com lente de 9.1mm)
• Consumo da baixa potência tão baixo quanto 0.7W

Imagem clara & radiometria exata
• Algoritmo brandnew do processo da imagem: NUC/3DNR/DNS/DRC/EE
• Apoio Windows/Linux/ARM SDK
• Apoio medida regional, do ponto & do isoterma da temperatura

Várias relações para a integração fácil
• DVP/LVDS/USB2.0 relações, saída de dados da imagem de RAW/YUV, controle da porta de série


Especificações de produto



ModeloiTL612/R
Desempenho do detector do IR
Material sensívelÓxido do vanádio
Definição640×512
Tamanho do pixel12μm
Escala espectral8~14μm
NETD típico≤40mk
Processamento de imagens
Taxa de quadros30Hz
Tempo de partida5s
Vídeo de DigitasRAW/YUV/BT656
Algoritmo da imagemCorreção da não uniformidade (NUC)
redução de ruído 3D (3DNR)
De-ruído (DNS)
Compressão do alcance dinâmico (manual do transportador)
Realce de borda (EE)
Exposição de imagemCor quente/pseudo- quente/branca preta
Software do PC
ICC softwareControle & exibição de vídeo de módulo
Especificações elétricas
Relação externo padrão30Pin_HOURS: DF40C-30DP-0.4V (51), (HORAS, homem)
Placa de expansão de USBTipo-c
Relação de comunicaçãoRS232-TTL/USB2.0
Relação video de DigitasCMOS8/USB2.0
Tensão de fonte3.3V±0.1V VDC
Consumo de potência típico0.7W
Medida da temperatura
Variação da temperatura de funcionamento-10°C~+50°C
Escala da medida da temperatura-20°C~+150°C, 0°C~550°C; Personalização e expansão do apoio
Precisão da medida da temperaturaMaior de ±3°C ou de ±3% (@23℃±3℃)
Medida regional da temperaturaValor máximo, mínimo e médio do apoio da temperatura regional da saída
SDKApoio Windows/Linux/ARM; Consiga a análise e a conversão do córrego video do cinza à temperatura
Características físicas
Tamanho (milímetros)21×22.3×27.3 (com lente de 9.1mm)
Peso20.8g±1.5g (com lente de 9.1mm)
Adaptação ambiental
Temperatura de funcionamento-40°C~+70°C
Temperatura de armazenamento-45°C~+85°C
Umidade5%~95%, Não-condensando-se
Vibração5.35grms, linha central 3
Choqueonda do Metade-seno, 40g/11ms, 3 sentido da linha central 6
CertificadosROHS2.0/REACH
Sistema ótico
Lente opcionalFoco fixo atérmico: 9.1mm



Aplicações industriais


O módulo da imagiologia térmica de iTL612/R pode ser integrado em cargas úteis do UAV e dispositivos wearable de modo que sejam amplamente utilizada no campos da manutenção com caráter de previsão, a inspeção fotovoltaico, a proteção ambiental, a pesquisa científica, a fotografia aérea, a investigação policial, o relevo & o salvamento, Forest Fire Prevention, a segurança urbana etc.
Câmera térmica 640x512 12μM For Firefighting & salvamento do zangão Uncooled de LWIR 0


Elogios dos clientes de GST


Câmera térmica 640x512 12μM For Firefighting & salvamento do zangão Uncooled de LWIR 1
Câmera térmica 640x512 12μM For Firefighting & salvamento do zangão Uncooled de LWIR 2


FAQ


1. Sobre o detector infravermelho de empacotamento do metal
O empacotamento do metal usa o escudo do tubo do metal, o refrigerador termoelétrico (TÉCNICO) e o getter columnar. Os jogos TÉCNICOS um papel importante de estabilizar a temperatura de trabalho de modo que o detector infravermelho trabalhe na temperatura ambiente, melhorando desse modo a capacidade de sensores da imagiologia térmica para se adaptar aos ambientes extremos, tais como a névoa pesada, a chuva e a neve etc.
Mas a desvantagem é que o custo é demasiado alto, esclarecendo mais de 60% do custo total da produção uncooled inteira dos produtos, e causando um ciclo longo da produção. Tal método de empacotamento é para aplicações da parte alta.

2. Que são as aplicações da imagiologia térmica?
A medida da temperatura e a imagem latente para qualquer tempo são duas funções básicas da tecnologia de imagiologia térmica infravermelha. Os produtos desenvolvidos com base nestas duas tecnologias são amplamente utilizados na segurança & na monitoração, nas cargas úteis do UAV, na inspeção industrial, na manutenção de combate ao fogo, com caráter de previsão, no ADAS, na prevenção epidêmica, no AIoT etc.

3. Que campos podem a cor quente branca infravermelha usada?
Quente branco é a cor falsa a mais de uso geral. O branco indica a alta temperatura, e o preto indica a baixa temperatura. Tem a aplicabilidade forte e é na linha dos hábitos da observação do olho humano, usados principalmente para a observação.
