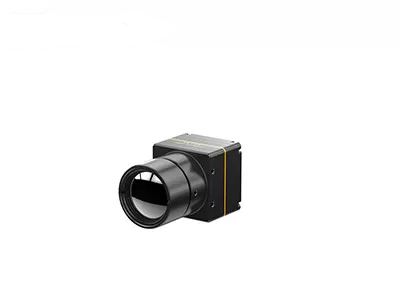

Núcleo térmico Uncooled da câmera do VOx Longwave com as várias lentes do IR
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | COIN417/R |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 400x300 / 17μm | Taxa de quadros | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| Faixa de temperatura | -20℃~+550℃ (customizável) | Precisão de temperatura | ± 3°C ou ± 3% |
| NETD | <40mK | Faixa espectral | 8~14μm |
| Destacar | Núcleo térmico Longwave da câmera de FPA,Núcleo térmico Uncooled da câmera do VOx,módulo térmico Uncooled do zumbido 8X contínuo |
||
Descrição de produto
COIN417/R Núcleo de câmara infravermelha
Cores de câmaras térmicas não arrefecidas de ondas longas FPA 400x300 / 17μm VOx
Descrição do produto
Os módulos infravermelhos não resfriados COIN417/R integram um detector de imagem infravermelha de 400x300 / 17μm (WLP), um circuito de processamento de sinal de alto desempenho e um algoritmo de processamento de imagem.Graças à tecnologia de embalagem a nível de wafer, o detector de infravermelho WLP tem um processo de fabrico mais simples e mais fácil de integrar, o que é mais adequado para a produção de alto volume e baixo custo.
O módulo infravermelho COIN417/R apresenta uma apresentação de imagem térmica nítida e nítida, tamanho compacto e baixo custo.Possui também uma função termográfica opcional com um intervalo de medição de -20 °C a 550 °C para medição de temperatura industrial.
Até agora, fornecemos aos nossos clientes várias soluções de imagem térmica infravermelha maduras e estáveis.É mais fácil para os módulos infravermelhos da série COIN serem integrados em mais produtos terminais e reduz muito o custo para os clientes.
Principais características
- Mini Dimensão: 25.4x25.4x14.1mm
- Leve.
- NETD < 40mk
- Imagem de alta qualidade
- Baixo consumo de energia
- Desenvolvimento e integração rápidos
Especificações do produto
| Modelo | COIN417/R |
| Desempenho do detector IR | |
| Resolução | 400x300 |
| Pitch de pixel | 17 μm |
| Faixa espectral | 8 ~ 14 μm |
| NETD | < 40mk |
| Processamento de imagem | |
| Taxa de quadros | 25 Hz/30 Hz/50 Hz/60 Hz |
| Tempo de arranque | ≤ 10 s |
| Vídeo analógico | PAL/NTSC |
| Vídeo digital | RAW/YUV/BT656 |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | 1 ~ 8X Zoom contínuo, tamanho do passo 1/8 |
| Exibição de imagem | Negro Quente/Branco Quente/Pseudocolor |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | NUC/AGC/IDE/DNR |
| Especificação elétrica | |
| Interface externa padrão | 30pin_HRS |
| Modo de comunicação | RS232-TTL, 115200bps |
| Tensão de alimentação | 3.5~5.5V |
| Consumo típico de energia | < 1,1 W |
| Medição da temperatura | |
| Intervalo de temperatura de funcionamento | -10°C a 50°C |
| Intervalo de medição da temperatura | -20°C a 150°C, 100°C a 550°C |
| Precisão de temperatura | ±3°C ou ±3% (Tome o valor máximo) |
| SDK | Suporte para ARM/Windows/Linux SDK, termografia em tela cheia |
| Características físicas | |
| Dimensão (mm) | 25.4x25.4x14.1 (Com obturador) |
| Peso | 13 g ± 0,5 g (sem lente) |
| Adaptação ao ambiente | |
| Temperatura de operação | -40°C ~ +70°C |
| Temperatura de armazenamento | -45°C ~ +85°C |
| Humidade | 5% a 95%, não condensante |
| Vibração | Vibração aleatória 5,35 gramas, 3 eixos |
| Choque. | Meia onda senoidal, 40g/11ms, 3 eixos 6 direção |
| Óptica | |
| Lente opcional | Foco fixo Atermal: 9,7 mm/15 mm/19 mm |
Aplicações industriais
O núcleo da câmara infravermelha COIN417/R é amplamente utilizado em termografia, segurança e monitoramento, ao ar livre, combate a incêndios e resgate, AIoT, hardware inteligente, cargas úteis de UAV, ADAS, etc.
Nossas Vantagens
Personalização do produto: ajustar configurações e adaptar algoritmos para atender às necessidades específicas do setor
Apoio técnico e formação no local: fornecer aos principais clientes instalações práticas do sistema e formação operacional
Inovação conjunta para novos produtos e mercados: colaboração com os clientes para co-desenvolver soluções inovadoras de aplicações infravermelhas
Perguntas frequentes
1- O que é a Pseudo Color?
Pseudo cor, também chamada de falsa cor,A distribuição térmica dos objetos pode ser transformada em imagens visuais pelo sistema de imagem térmica infravermelha e exibida no monitor em nível cinza ou pseudo corAssim, a distribuição de temperatura dos objetos pode ser obtida.Para tornar mais fácil para as pessoas a facilmente analisar uma imagem térmica visualmente é representado usando uma cores falsas que representam a diferença de temperatura.
2Quantas pseudo cores pode oferecer o módulo de imagem térmica SensorMicro?
- Branco Quente.
- Lava.
- Arco de Ferro.
- Ferro quente.
- Médico.
- Ártico.
- Arco-íris 1.
- Arco-íris 2.
- Red Hot.
- Branco Quente.
