Módulo térmico refrigerado MWIR 640x512 / 15μM para sistema infravermelho eletro-óptico
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDefinição | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Escala espectral | 3.7~4.8μm MW | Taxa de quadros | 50Hz/100Hz |
Tamanho | 125x92x67mm | Peso | ≤650g |
Realçar | Módulo térmico 15uM do sistema infravermelho,módulo térmico de 640x512 MWIR,eletro módulo térmico ótico de MWIR |

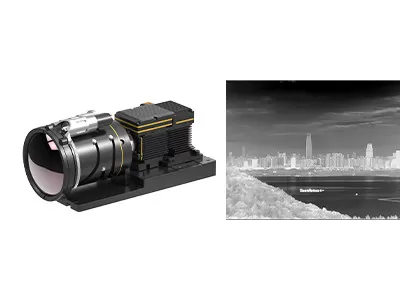

Módulo térmico resfriado 640x512 / 15μM MWIR para sistema infravermelho eletro-óptico
O GAVIN615B é um módulo de imagem térmica de onda média resfriado desenvolvido pela Global Sensor Technology (GST).Consiste em um detector IR 640x512 / 15µm HgCdTe MWIR com criorefrigerador RS046, eletrônica de hardware e vários algoritmos de processamento de imagem também já incorporados para apresentar imagens térmicas nítidas e claras.
Configurado com criocooler RS046, o GAVIN615B é muito compacto em tamanho, medindo 125x92x67mm de dimensão e pesando menos de 650g.Seu consumo de energia estável é tão baixo quanto 12w.Com a interface cameralink padrão industrial, a câmera infravermelha ou o integrador de sistemas podem projetar ou integrar sua própria câmera completa facilmente com base no módulo de imagem térmica GAVIN615B.
- Alta Sensibilidade, NETD≤20mK
- Detecção de longo alcance
- Taxa de quadros ajustável
- Fácil Integração no Sistema
Modelo | GAVIN615B |
Desempenho do Detector IR | |
Resolução | 640 x 512 |
Inclinação do Pixel | 15μm |
Cryocooler | RS046 |
Faixa Espectral | 3,7μm~4,8μm MW |
Tempo de resfriamento (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Processamento de imagem | |
Taxa de quadros | 50Hz/100Hz |
Modo de escurecimento | Linear/Histograma/Misto |
Zoom digital | ×1/×2/×4 |
Direção da imagem | Virar horizontalmente/verticalmente/diagonalmente |
Algoritmo de Imagem | NUC/AGC/IDE |
Especificação Elétrica | |
Interface externa padrão | J30JZ 25 pinos |
Vídeo analógico | AMIGO |
Vídeo digital | RAW/YUV de 16 bits: saída DVP/Cameralink de 16 bits |
Sincronização externa | Sincronização Externa do Quadro: Nível RS422 |
Comunicação | RS422, 115200bps |
Fonte de energia | 20~28VDC |
Consumo de energia estável | 12W |
Dimensão (mm) | 125×92×67 |
Peso | ≤650g |
Temperatura de operação | -40°C ~ +60°C |
Magnitude de vibração | Vibração: Transporte de alta velocidade montado em veículo GJB Choque: Onda Semi-senoidal, 40g 11 ms, 3 Eixos 6 Direções 3 Vezes Cada |
Lente Óptica | |
Lente opcional | Zoom contínuo 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
O módulo de câmera infravermelha térmica GAVIN615B é amplamente utilizado em muitas áreas, como sistema de monitoramento remoto, sistema de aprimoramento de visão de voo, carga útil multissensor etc.
1. Para que serve um criorefrigerador?
Os criorefrigeradores são máquinas que mantêm os sensores extremamente frios para que as imagens térmicas possam ser obtidas em missões de longo prazo.Em muitas aplicações de ponta, os sensores que capturam imagens requerem temperaturas extremamente baixas.
2. Quais são os principais fatores para medir a qualidade do Cryocooler?
Longa vida útil da bateria e operação confiável são os principais fatores para medir a qualidade de um criorefrigerador.O criocooler GSTiR possui uma ampla faixa de temperatura operacional e excelente confiabilidade.Seu MTTF (Mean Time to Failures) atingiu 10.000 horas, o que atende aos requisitos de operação de inicialização 24 horas por dia, 7 dias por semana.
3. O que é MTTF?
O MTTF (Mean Time to Failure) mede a confiabilidade de uma peça.Ele mostra quanto tempo, em média, uma peça dura antes de quebrar e você precisar substituí-la.Em um nível básico, informa sobre a qualidade das peças que você está comprando.Quanto mais eles duram, mais valor você obtém deles.
4. O que é o detector MCT/HgCdTe?
MCT, também chamado HgCdTe, refere-se a Mercúrio-Cádmio-Telurida que é um composto químico de telureto de cádmio (CdTe) e telureto de mercúrio (HgTe) e um material comum em fotodetectores.O detector MCT/ HgCdTe é um detector fotocondutivo que opera em um ambiente criogênico e pode detectar radiação infravermelha.É mais sensível que os sensores térmicos.
