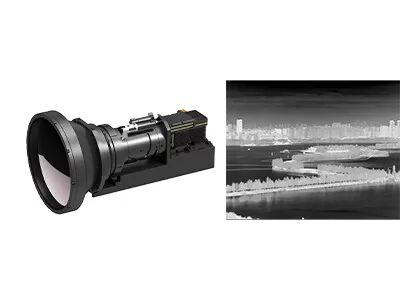

Modulo térmico resfriado MCT MWIR de integração rápida 640x512/15μm
| Lugar de origem | Província de Wuhan, Hubei, China |
|---|---|
| Marca | SensorMicro |
| Certificação | ISO9001:2015; RoHS; Reach |
| Número do modelo | GAVIN615B |
| Quantidade de ordem mínima | 1 parte |
| Preço | negotiable |
| Termos de pagamento | L/C,T/T |
Detalhes do produto
| Resolução | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| Faixa espectral | 3,7~4,8μm MW | Taxa de quadros | 50Hz/100Hz |
| Tamanho | 125x92x67mm | Peso | ≤650g |
| Destacar | Módulo térmico rápido da integração MWIR,MCT refrigerou o módulo térmico,15uM MWIR refrigerou os módulos da câmera |
||
Descrição de produto
Integração rápida do módulo térmico resfriado 640x512 / 15μM MCT MWIR em drones
Descrição do produto
O GAVIN615B é um módulo de imagem térmica de ondas médias resfriado desenvolvido pela SensorMicro.A eletrônica de hardware e vários algoritmos de processamento de imagem também estão incorporados para apresentar imagens térmicas nítidas e claras.
Configurado com o criocolor RS046, o GAVIN615B é de tamanho muito compacto, medindo 125x92x67mm em dimensões e pesando menos de 650g em peso.Com interface de cameralink padrão industrial, a câmara infravermelha ou o integrador do sistema podem conceber ou integrar facilmente a sua própria câmara completa com base no módulo de imagem térmica GAVIN615B.
Ele fornece várias lentes de zoom contínuo para os clientes escolherem: 60 ~ 240mm / F4; 15 ~ 300mm / F4; 21 ~ 420mm / F4; 35 ~ 690mm / F4, que é adequado para aplicações de monitoramento de longa distância.
Principais características
- Alta sensibilidade, NETD≤20mK
- Detecção de longa distância.
- Taxa de quadros ajustável
- Fácil integração no sistema
Especificações do produto
| Modelo | GAVIN615B |
| Desempenho do detector IR | |
| Resolução | 640x512 |
| Pitch de pixel | 15 μm |
| Criocolor | RS046 |
| Faixa espectral | 30,7 μm ∙ 4,8 μm MW |
| Tempo de arrefecimento (20°C) | ≤ 7min |
| NETD (20°C) | ≤ 20mK |
| Processamento de imagem | |
| Taxa de quadros | 50 Hz/100 Hz |
| Modo de atenuação | Linear/Histograma/Mixido |
| Zoom digital | ×1/×2/×4 |
| Direção da imagem | Flip horizontal/vertical/diagonalmente |
| Algoritmo de imagem | NUC/AGC/IDE |
| Especificação elétrica | |
| Interface externa padrão | J30JZ 25 pin |
| Vídeo analógico | PAL |
| Vídeo digital | 16 bits RAW/YUV: 16 bits DVP/Cameralink Output |
| Sincronização externa | Sincronização externa do quadro: Nível RS422 |
| Comunicação | RS422, 115200bps |
| Fornecimento de energia | 20 ~ 28VDC |
| Consumo de energia estável | 12W |
| Dimensão (mm) | 125×92×67 |
| Peso | ≤ 650 g |
| Temperatura de operação | -40°C ~ +60°C |
| Magnitude da vibração | Vibração: GJB Transporte de alta velocidade montado em veículos Choque: Ondas de meio seno, 40 g 11 ms, 3 eixos 6 direcções 3 vezes cada |
| Lentes ópticas | |
| Lente opcional | Zoom contínuo 60~240 mm/F4 15 ~ 300 mm/F4 21~420 mm/F4 35 ~ 690 mm/F4 |
Aplicações industriais
O módulo de câmera de infravermelho térmico GAVIN615B é amplamente utilizado em muitas áreas, como Sistema de Monitorização Remota, Sistema de Melhoria da Visão de Voo, Carga Utilizável Multi-sensor, etc.
Sobre nós
A SensorMicro é a principal fabricante e prestadora de serviços de detectores de infravermelho do mundo.Está disposta a fornecer aos clientes de todo o mundo detectores de imagem térmica não resfriados e resfriados de alto desempenho e compartilhar sua experiência de aplicação profissional.
SensorMicro fornece detectores infravermelhos avançados, núcleos de câmera e módulos com formatos versáteis e bandas de onda.Os nossos produtos integram-se perfeitamente em diversos sistemas, possibilitando aplicações de imagem e sensoriamento de última geração em todas as indústrias..
Sensores Os detectores micro têm sido amplamente utilizados em termografia, segurança e vigilância, visão pessoal, automóveis e produtos infravermelhos de consumo.A capacidade de produção em volume da SensorMicro permite satisfazer a crescente procura de todos os mercados existentes e emergentes.
Perguntas frequentes
1Para que é usado um criocolor?
Os criocolores são máquinas que mantêm os sensores extremamente frios para que as imagens térmicas possam ser tiradas em missões de longo prazo.Os sensores que captam imagens exigem temperaturas extremamente baixas.
2Quais são os principais fatores para medir a qualidade do Cryocooler?
A longa duração da bateria e o funcionamento fiável são os principais fatores para medir a qualidade de um criocolor SensorMicro criocolor tem uma ampla faixa de temperatura de funcionamento e excelente fiabilidade.O seu MTTF (Mean Time to Failures) atingiu os 10, 000 horas, o que satisfaz os requisitos de operação de arranque 24*7.
3O que é sensibilidade térmica?
A sensibilidade térmica, também denominada NETD (Diferença de temperatura equivalente ao ruído), é um parâmetro chave para a avaliação de câmeras de imagem térmica de ondas médias (MWIR) e ondas longas (LWIR).Está directamente relacionado com a clareza medida pela câmara térmicaÉ um valor numérico que representa a relação sinal/ruído da diferença de temperatura e é medido em milliKelvin (mK).Quanto maior a sensibilidade e mais clara a imagem.
