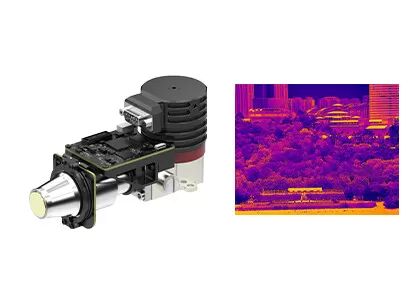

640x512 Resolução 15μm Tamanho de pixel MWIR Modulo térmico resfriado com montagem integrada de Dewar Cooler

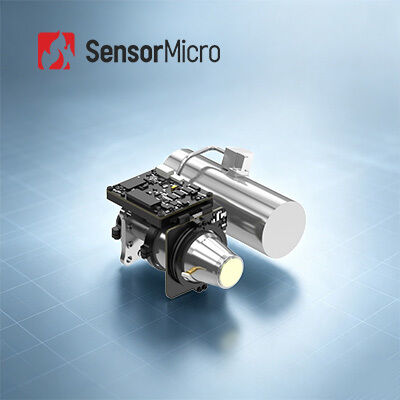

  • 640x512 Resolution 15μm Pixel Size MWIR Cooled Thermal Module with Integrated Dewar Cooler Assembly
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS G615ME
Quantidade de ordem mínima 1 parte
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 640x512/15μm Taxa de quadros 1 ~ 100 Hz, ajustável
NETD 16mK(F2); 18mK(F4) Faixa Espectral 3,7~4,8μm
Tamanho 110×105×60mm Peso ≤590g
Destacar

Módulo Térmico Resfriado MWIR 640x512

,

Módulo Térmico Resfriado MCT MWIR

,

Módulos de Câmera MWIR de 15um
Deixe um recado
Descrição de produto
Módulo Térmico MCT MWIR Resfriado de 15 µm 640x512 com Conjunto de Cooler e Dewar Integrado
Visão Geral do Produto

O módulo AD resfriado EYAS G615ME consiste em um detector infravermelho MWIR resfriado de 640x512/15 µm integrado a uma placa de conversão analógico-digital (AD). O módulo converte os sinais de saída analógicos dos detectores resfriados em fluxos de vídeo digitais, fornecendo a energia de acionamento e os sinais de temporização de controle necessários.

Alimentado por um criocooler Stirling linear de alto desempenho, o módulo opera por mais tempo e de forma mais estável, permitindo que os clientes OEM avaliem e validem rapidamente detectores infravermelhos, otimizando a integração do sistema e acelerando os pipelines de desenvolvimento.

Principais Recursos
  • Conversão Analógico-Digital, Desenvolvimento Acelerado - Baseado em detectores infravermelhos resfriados MWIR de 640×512 com circuito AD integrado para conversão analógico-digital; design integrado compacto com dimensões consistentes com o detector; resolução principal para adoção mais ampla
  • Criocooler Linear para Maior Vida Útil - Equipado com criocooler Stirling linear de alto desempenho LS723 para vida operacional estendida; suporta operação contínua 24/7
  • Excelente Desempenho, Fácil Integração - Taxa de quadros ajustável de 1 a 100 Hz para capturar alvos em movimento rápido; interface Camera Link emite dados brutos de 16 bits com controle de porta serial
Especificações do Produto
Modelo EYAS G615ME
Indicadores Resolução: 640×512
Tamanho do Pixel: 15 µm
Resposta Espectral: 3.7 µm ± 0.2 µm ~ 4.8 µm ± 0.2 µm
NETD do Detector IR (23°C): 16mK(F2), 18mK(F4)
Modo de Operação Taxa de Quadros: 1~100Hz, ajustável
Modo de Operação: Instantâneo
Modos de Integração ITR/IWR
Anti-blooming
Modo Janela
Elétrico Interface Externa Padrão: 60 pinos: 37201-SM060-032W1R01, 5 pinos: A1257WR-S-5P-LCP
Vídeo Digital: CameraLink de 16 bits (Modo Base CameraLink)
Sincronização Externa: CC1: Síncrono de quadro externo
Comunicação: CameraLink UART (Padrão)/RS232 (personalizável), Taxa de Baud: 9600bps (Padrão)
Fonte de Alimentação: Placa AD: 5V, Criocooler: 24V
Potência Estável (23°C): ≤14W
Tempo de Resfriamento (23°C): ≤6min30s
Tamanho (mm) 110×105×60
Peso (g) ≤590
Temperatura de Operação -40°C ~ +71°C
Aplicações Industriais
  • END (Ensaios Não Destrutivos)
  • Monitoramento Ambiental
  • Vigilância de Longo Alcance
  • Pesquisa Científica
Serviço Padronizado
  • Documentação Completa: Manuais do produto, guias de configuração e referências de seleção para implementação imediata
  • Assistência de Desenvolvimento e Teste: Teste integrado de amostras, avaliação de desempenho e serviços de verificação de parâmetros
  • Kit de Ferramentas Avançado para Desenvolvedores: SDKs, APIs, algoritmos e ferramentas de depuração para integração profunda
  • Suporte Técnico Remoto: Suporte 24/7 com resposta rápida e resolução oportuna para problemas críticos
  • Garantia: Peças originais e adesão rigorosa ao processo para restaurar o desempenho ideal
Perguntas Frequentes
Para que serve um criocooler?

Criocoolers são máquinas que mantêm os sensores extremamente frios para que imagens térmicas possam ser tiradas em missões de longo prazo. Em muitas aplicações de ponta, os sensores que capturam imagens requerem temperaturas extremamente baixas.

Quais são os principais fatores para medir a qualidade de um Criocooler?

Longa vida útil da bateria e operação confiável são os principais fatores para medir a qualidade de um criocooler. O criocooler SensorMicro tem uma ampla faixa de temperatura operacional e excelente confiabilidade. Seu MTTF (Tempo Médio para Falhas) atingiu 10.000 horas, o que atende aos requisitos de operação contínua 24/7.

O que é MTTF?

MTTF (Mean Time to Failure - Tempo Médio para Falha) mede a confiabilidade de uma peça. Ele mostra quanto tempo, em média, uma peça dura antes de quebrar e precisar ser substituída. Em um nível básico, ele informa sobre a qualidade das peças que você está comprando. Quanto mais tempo duram, mais valor você obtém delas.
