Sensor de imagem térmica resfriado MWIR 320x256 30μm para visualização de vazamentos de gás
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Função | Detecção de escape do gás | Refrigerador de Cryo | RS058/RS058I/LS734 |
|---|---|---|---|
| Definição do detector | 320x256 | Tamanho do pixel | 30μm |
| NETD | ≤15mK | Escala espectral | 3.2±0.1~3.5±0.1μm |
| Realçar | Sensor de imagem térmica refrigerado MWIR,sensor de imagem térmica 320x256,sensor de imagem de gás óptico MWIR |
||
Descrição de produto

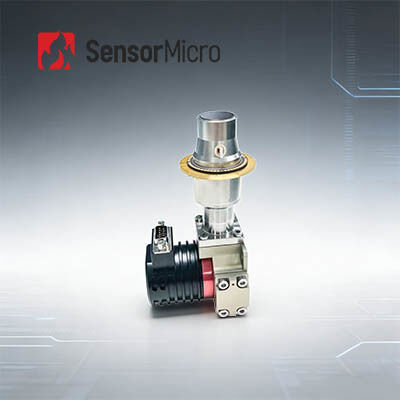

Câmera de imagem óptica de gás refrigerado MWIR de 320x256 / 30μm para visualização de vazamentos de gás
Descrição do produto
O detector infravermelho resfriado C330M-G foi desenvolvido especialmente para detecção de vazamento de gás VOCs com a função de converter a radiação infravermelha do alvo com comprimento de onda de 3,2 ~ 3,5 μm em sinal elétrico.Sua interface mecânica externa, interface óptica e interface eletrônica são comumente usadas e podem ser expandidas.O C330M-G pode ser amplamente utilizado no monitoramento do ambiente atmosférico e detecção de vazamento de gás, descarga de poluentes, detecção de gás químico em plantas petroquímicas e refinarias.
Principais características
Imagens de Gás Óptico
• Detecção sem contato de longo alcance
• Alta eficiência, segurança e ampla gama de detecção de vazamento de gás
Alta sensibilidade
• Detector infravermelho resfriado de alta sensibilidade, bastante eficiente na aplicação de baixa concentração de gás e fluxo lento de gás
• A detecção eficaz de vazamentos inclui alcanos, alcenos, álcoois, benzenos, cetonas e outros gases
Projetado para os requisitos dos usuários
• Suporta fonte de alimentação de 12V para certificação à prova de explosão
• Vários criorefrigeradores disponíveis para peso leve, baixa potência, longa vida útil e alta confiabilidade
• Faixa espectral personalizável: 3μm~5μm MWIR (para mais tipos de detecção de gás: CO, CO2 etc.)
especificações do produto
| Modelo | C330M-G | ||
| Material Sensível | HgCdTe/MCT | ||
| Resolução | 320×256 | ||
| Tamanho do pixel | 30μm | ||
| Faixa Espectral | 3,2μm±0,1μm～3,5μm±0,1μm (Faixa customizável: 3μm~5μm) | ||
| Modo de trabalho | Instantâneo;Modo de Integração ITR;Modo Windows;Antifloração | ||
| Capacidade de carga | 36Me-/12Me- | ||
| Faixa dinâmica | ≥80dB | ||
| Número de Saída | 1 ou 4;Até 6,6 MHz/por saída | ||
| Típico NETD | 10mK (F1.5) | ||
| Taxa efetiva de pixels | ≥99,5% | ||
| Não uniformidade de resposta | ≤8% | ||
| Cryocooler | RS058 | RS058I | LS734 |
| Tipo de refrigerador | Refrigerador Stirling Rotativo Integral | Refrigerador Stirling Rotativo Integral | Refrigerador Stirling Rotativo Linear |
| Consumo de energia estável | ≤7W | ≤7W | ≤10W |
| Máx.Consumo de energia | ≤15W | ≤15W | ≤45W |
| Fonte de energia | 24 Vcc | 12 V CC | 24 Vcc |
| Tempo de resfriamento | ≤6min30s | ≤7min | ≤5min |
| Tamanho (mm) | 142 x 58,5 x 71 | 142×58,5×71 | Compressor Φ46×122 Dewar Φ40×114 |
| Peso | ≤600g | ≤600g | ≤1,2kg |
| Temperatura de trabalho | -45°C ~ +71°C | ||
Aplicações industriais
O detector de imagens térmicas MWIR refrigerado com detecção de vazamento de gás C330M-G é usado para clientes que têm forte capacidade de desenvolvimento.Ao integrar este sensor térmico refrigerado, os VOCs invisíveis (compostos orgânicos voláteis) podem ser detectados e visualizados para evitar mais danos.Esses gases incluem: Metano, Etano, Propano, Butano, Pentano, Hexano, Heptano, Octano, Etileno, Propileno, Isopreno, Metanol, Etanol, Butanona, Benzeno, Tolueno, Xileno, Etilbenzeno etc.
Sobre a tecnologia de sensores globais
Perguntas frequentes
1. Para que serve um criorefrigerador?
Cryocoolers são máquinas que mantêm os sensores extremamente frios para que as imagens térmicas possam ser obtidas em missões de longo prazo.Em muitas aplicações de ponta, os sensores que capturam imagens requerem temperaturas extremamente baixas.
2. Quais são os principais fatores para medir a qualidade do Cryocooler?
Longa vida útil da bateria e operação confiável são os principais fatores para medir a qualidade de um criorefrigerador.O criocooler GSTiR possui uma ampla faixa de temperatura operacional e excelente confiabilidade.Seu MTTF (Mean Time to Failures) atingiu 10.000 horas, o que atende aos requisitos de operação de inicialização 24 horas por dia, 7 dias por semana.
3. O que é MTTF?
O MTTF (Mean Time to Failure) mede a confiabilidade de uma peça.Ele mostra quanto tempo, em média, uma peça dura antes de quebrar e você precisar substituí-la.Em um nível básico, informa sobre a qualidade das peças que você está comprando.Quanto mais eles duram, mais valor você obtém deles.
