Módulo de imagem MWIR do modo de integração ITR resfriado para visualizar vazamentos de gás

  • ITR Integration Mode MWIR Imaging Module Cooled For Visualizing Gas Leaks
  • ITR Integration Mode MWIR Imaging Module Cooled For Visualizing Gas Leaks
  • ITR Integration Mode MWIR Imaging Module Cooled For Visualizing Gas Leaks
Lugar de origem Província de Wuhan, Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo EYAS330G
Quantidade de ordem mínima 1 parte
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Função Detecção de escape do gás Refrigerador de Cryo RS058/RS058I
Definição do detector 320x256 Tamanho do pixel 30μm
NETD 10mK (F1.5) Escala espectral 3.2±0.1~3.5±0.1μm
Realçar

Módulo MWIR do Modo de Integração ITR

,

Visualização de Vazamentos de Gás Módulo MWIR

,

Módulo de Imagem MWIR Resfriado
Deixe um recado
Descrição de produto

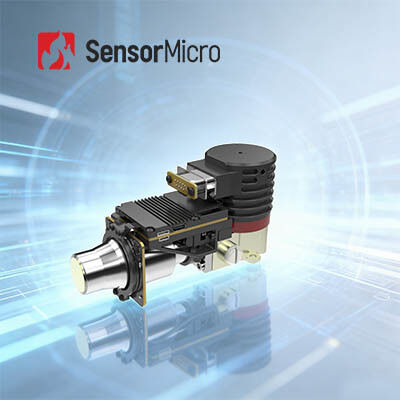

Módulo térmico de imagem de gás óptico refrigerado MWIR de 320x256 30μM para visualizar vazamentos de gás



Descrição do produto



O módulo AD resfriado EYAS330G é desenvolvido com base no detector infravermelho resfriado C330M-G e equipado com circuito de processamento de sinal de alto desempenho.É um acelerador para clientes que têm dificuldade em iniciar a integração rápida do sistema de imagem óptica de gás.Ao utilizar a tecnologia infravermelha, os vazamentos de compostos orgânicos voláteis invisíveis (VOCs) podem ser detectados de forma rápida e eficaz para garantir a segurança na produção, transporte e processamento de empresas petroquímicas.



Principais características



Encurtar o Ciclo de Desenvolvimento
• Adote circuitos de processamento de sinal de alto desempenho para realizar a conversão de sinal analógico em sinal digital
• Suporta fonte de alimentação de 12V para certificação à prova de explosão

Integração fácil e rápida
• Interface Cameralink saída de dados RAW de 16 bits, controle de porta serial
• Estrutura integrada que possui dimensão consistente com detector



especificações do produto



Modelo EYAS330G EYAS330G2
atuação
Resolução 320×256
Tamanho do pixel 30μm
Cryocooler RS058 RS058I
Faixa Espectral 3,2μm±0,1μm~3,5μm±0,1μm
Tempo de resfriamento (25℃) ≤6min30s ≤7min
Típico NETD 10mK (F1.5)
Modo de trabalho
Taxa de quadros 1~200Hz (ajustável)
Modo de trabalho Instantâneo;Modo de Integração ITR;Modo Windows;Antifloração
Especificações Eletricas
Interface externa padrão QSH 60 pinos
Vídeo digital Saída Cameralink: Dados brutos de 16 bits
Sincronização externa CC1: Sincronização Externa do Quadro INT
CC2: Sincronização externa do MC
Comunicação Porta serial do Cameralink: TFG+/-, TC+/-, 9600bps
Fonte de energia Painel de imagem do canal 1: 5V
Canal 1 Cryocooler: 24V		 Painel de imagem do canal 1: 5V
Canal 1 Cryocooler: 12V
Consumo de energia estável 7W
Tamanho (mm) 142×58,5×71
Peso ≤680g
Temperatura de trabalho -40°C~+60°C



Aplicações industriais



O módulo AD resfriado EYAS330G é usado para visualizar os VOCs invisíveis (compostos orgânicos voláteis) e detectar vazamento de gás como: Metano, Etano, Propano, Butano, Pentano, Hexano, Heptano, Octano, Etileno, Propileno, Isopreno, Metanol, Etanol, Butanona, Benzeno, Tolueno, Xileno, Etilbenzeno etc.



Exposições



Módulo de imagem MWIR do modo de integração ITR resfriado para visualizar vazamentos de gás 0



Perguntas frequentes


1.O que é Pseudo Cor?

Pseudocor, também chamada de cor falsa, a distribuição térmica dos objetos pode ser transformada em imagens visuais pelo sistema de imagem térmica infravermelha e exibida no monitor em nível de cinza ou pseudocor.Assim, a distribuição de temperatura dos objetos pode ser obtida.Para tornar mais fácil para as pessoas analisarem visualmente uma imagem térmica, ela é representada usando cores falsas que representam a diferença de temperatura.



2. Quantas pseudo cores o módulo de imagem térmica GST pode oferecer?

- Branco quente

- Lava

- Arco de Ferro

- Ferro quente

- Médico

- Ártico

- Arco-íris1

- Arco-íris2

- Vermelho quente

- Branco quente
