Módulo de câmera Mwir de imagem óptica de gás resfriado 30 uM para detecção de vazamentos de gás
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xFunção | Detecção de escape do gás | Refrigerador de Cryo | RS058/RS058I |
---|---|---|---|
Definição do detector | 320x256 | Tamanho do pixel | 30μm |
NETD | 10mK (F1.5) | Escala espectral | 3.2±0.1~3.5±0.1μm |
Realçar | Módulo de câmera Mwir refrigerado,Módulo de câmera Mwir de imagem de gás,Módulo Mwir de imagem de gás óptico |

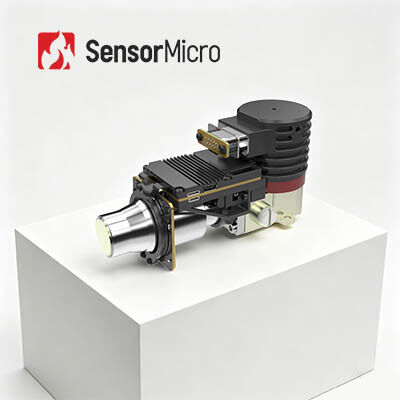

320x256 30μM MWIR Módulo térmico de imagem de gás óptico resfriado para visualização de vazamentos de gás
O módulo AD resfriado EYAS330G é desenvolvido com base no detector infravermelho resfriado C330M-G e equipado com circuito de processamento de sinal de alto desempenho.É um acelerador para clientes que têm dificuldade em iniciar a integração rápida do sistema de imagem óptica de gás.Ao utilizar a tecnologia infravermelha, os vazamentos invisíveis de compostos orgânicos voláteis (VOCs) podem ser detectados de forma rápida e eficaz para garantir a segurança na produção, transporte e processamento de empresas petroquímicas.
Encurtar o ciclo de desenvolvimento
• Adote circuitos de processamento de sinal de alto desempenho para realizar a conversão de sinal analógico em sinal digital
• Suporta fonte de alimentação de 12 V para certificação à prova de explosão
Integração fácil e rápida
• Saída da interface Cameralink de dados RAW de 16 bits, controle de porta serial
• Estrutura integrada com dimensão consistente com o detector
Modelo | EYAS330G | EYAS330G2 |
atuação | ||
Resolução | 320×256 | |
Tamanho do pixel | 30μm | |
Resfriador criogênico | RS058 | RS058I |
Alcance Espectral | 3,2μm±0,1μm~3,5μm±0,1μm | |
Tempo de resfriamento (25 ℃) | ≤6min30s | ≤7min |
NETD típico | 10mK (F1.5) | |
Modo de trabalho | ||
Taxa de quadros | 1~200Hz (ajustável) | |
Modo de trabalho | Instantâneo;Modo de Integração ITR;Modo Windows;Anti-floração | |
Especificações Eletricas | ||
Interface externa padrão | QSH 60 pinos | |
vídeo digital | Saída do Cameralink: dados brutos de 16 bits | |
Sincronização Externa | CC1: Sincronização Externa do Quadro INT CC2: Sincronização Externa MC |
|
Comunicação | Porta serial Cameralink: TFG+/-, TC+/-, 9600bps | |
Fonte de energia | Painel de imagem do canal 1: 5V Canal 1 Cryocooler: 24V |
Painel de imagem do canal 1: 5V Canal 1 Cryocooler: 12V |
Consumo de energia estável | 7W | |
Tamanho (mm) | 142×58,5×71 | |
Peso | ≤680g | |
Temperatura de trabalho | -40°C~+60°C |
O módulo AD resfriado EYAS330G é usado para visualizar os VOCs invisíveis (compostos orgânicos voláteis) e detectar vazamento de gás como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol, etanol, Butanona, Benzeno, Tolueno, Xileno, Etilbenzeno, etc.
1. O que é imagem térmica infravermelha?
Na natureza, todos os objetos cuja temperatura é superior ao zero absoluto (-273 ℃) podem irradiar raios infravermelhos.Ao usar o detector de câmera infravermelha para medir a diferença de temperatura da radiação infravermelha entre o próprio alvo e o fundo, você pode obter diferentes imagens infravermelhas, também chamadas de imagens térmicas.
2. Como funcionam os detectores infravermelhos?
A radiação infravermelha emitida pelo alvo entra na faixa de detecção do detector térmico, então o detector infravermelho converte o sinal de radiação de intensidade diferente no sinal elétrico correspondente e, então, através da amplificação e processamento de vídeo, forma a imagem infravermelha que pode ser observada pelo olhos nus.
3.Quais são as vantagens dos detectores infravermelhos resfriados?
O detector de plano focal infravermelho refrigerado opera a uma temperatura baixa, que é fornecida por um refrigerador Dewar (ddc) do detector.Tem alta sensibilidade e pode distinguir diferenças de temperatura mais sutis do que o detector infravermelho não resfriado.Ele pode detectar, identificar e reconhecer objetos a uma distância muito longa, superior a dez quilômetros.A estrutura do detector resfriado é muito complexa, o que resulta em um custo relativamente alto do que o detector não resfriado.
