320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection

Lugar de origem Wuhan, Província de Hubei, China
Marca GST
Certificação ISO9001:2015; RoHS; Reach
Número do modelo GÁS330
Quantidade de ordem mínima 1 pedaço
Preço Negotiable
Termos de pagamento L/C, T/T

Contacte-me para amostras grátis e vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Resolução 320x256 / 30μm Faixa espectral 3,2±0,1~3,5±0,1μm
NETD ≤15mK Taxa de quadros 30 Hz
Tamanho do produto 155x67x80mm Peso do Produto ≤900g
Deixe um recado
Descrição de produto
GST GAS330 para Detecção de Vazamento de Gás

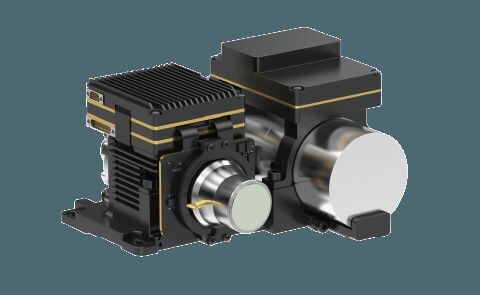

Módulo de câmera infravermelha resfriada GAS330 320x256 / 30μm para detecção de vazamento de gás sem contato



Descrição do Produto



O GAS330 é um módulo de imagem térmica infravermelha refrigerado especialmente projetado para detecção de vazamento de gás.Ele usa detector infravermelho MWIR resfriado de 320x256 / 30μm.Ele utiliza a tecnologia de filtragem de comprimento de onda espectral para visualizar os VOCs invisíveis (compostos orgânicos voláteis) que não podem ser vistos a olho nu.



A câmera infravermelha de detecção de vazamento de gás GAS330 é específica para detectar emissões fugitivas mínimas de gases industriais.Sua alta sensibilidade é adequada para detecção de cena com baixa concentração de gás e baixa taxa de fluxo de gás.Os inspetores podem encontrar o gás que polui o meio ambiente ou é prejudicial aos ativos do pessoal e, em tempo hábil, evitar perdas lucrativas de gás.



Sua medição sem contato em tempo real também é útil para os inspetores detectarem o vazamento de gás em áreas perigosas ou de difícil acesso, de modo a garantir a segurança do pessoal de inspeção.Tem grande valor de aplicação na produção de segurança, supervisão de proteção ambiental e economia de custos.



Principais características



- Resolução: 320x256

- Passo do pixel: 30µm

- NETD≤15mK, Alta Sensibilidade

- Resposta espectral: 3,2µm±0,1µm~3,5µm±0,1µm

- Comprimento de onda personalizável com base em diferentes requisitos

- Integre-se facilmente com a interface DVP/CameraLink



especificações do produto



Modelo GÁS330
Desempenho do Detector IR
Resolução 320 x 256
Passo do pixel 30μm
Resfriador criogênico RS058
Alcance Espectral 3,2μm±0,1μm~3,5μm±0,1μm MW
Tempo de Resfriamento (20°C) ≤8min
NETD (20°C) ≤15mK
Processamento de imagem
Taxa de quadros 30 Hz
Modo de escurecimento Linear/Histograma/Misto
Zoom digital ×1/×2/×4
Direção da Imagem Inverter horizontalmente/verticalmente/diagonalmente
Algoritmo de Imagem NUC/AGC/IDE
Especificação Elétrica
Interface externa padrão J30JZ 25 pinos
Vídeo Analógico AMIGO
vídeo digital RAW/YUV de 16 bits: saída DVP/Cameralink de 16 bits
Sincronização Externa Sincronização Externa do Quadro: Nível RS422
Comunicação RS422, 115200bps
Fonte de energia 20~28VCC
Consumo de energia estável 12W
Dimensão (mm) 155×67×80
Peso ≤900g
Temperatura de Operação -40°C ~ +60°C
Magnitude de Vibração Vibração: Transporte de alta velocidade montado em veículo GJB
Choque: meia onda senoidal, 40 g 11 ms, 3 eixos 6 direções 3 vezes cada
Lente óptica
Lente opcional Zoom Fixo: 23mm/F1.5;55mm/F1.5



Aplicações industriais



A câmera termográfica para detecção de vazamento de gás GAS330 é usada para visualizar os VOCs invisíveis (compostos orgânicos voláteis) e detectar vazamento de gás como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol , Etanol, Butanona, Benzeno, Tolueno, Xileno, Etilbenzeno etc.



Sobre os detectores GST IR



320x256 30μm Cooled Infrared Camera Module for Non contact Gas Leakage Detection 0



perguntas frequentes



1. Vantagens da geração de imagens de gás óptico

Economia de tempo e eficiência: suporta detecção em tempo real em grande escala, localização rápida de vazamentos, sem necessidade de interromper a produção.
Detecção de longo alcance: longe de áreas perigosas e complexas, testes não destrutivos sem contato, sem fonte de radiação adicional
Fácil de analisar: imagem intuitiva, armazenamento instantâneo, análise conveniente
Inspeção multifuncional: uma variedade de gases pode ser detectada, com excelente função de medição remota de temperatura

2.Princípio de funcionamento da geração de imagens de gás óptico

A imagem óptica de gás é um tipo de tecnologia infravermelha que pode ver gases industriais invisíveis.

Depois de absorver a radiação infravermelha em comprimentos de onda específicos, a diferença de radiação infravermelha causará entre o gás e o fundo.

O detector infravermelho de detecção de vazamento de gás com filtro de banda estreita embutido recebe apenas a banda infravermelha perto do pico de absorção infravermelha do gás e pode converter o gás em imagens infravermelhas visíveis através da diferença de radiação entre o gás e o fundo.


3. Sensibilidade Térmica



O NETD menor garante uma detecção mais sensível.Os detectores de infravermelho GST e os módulos de imagens térmicas oferecem algoritmo de aprimoramento de gás para detecção de vazamento mais sutil.
