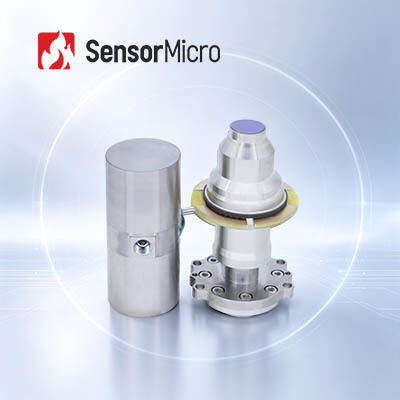

Detector Infravermelho Resfriado de Superlâmina Tipo II de Onda Média com Resolução 1024x768 para Detecção de Longo Alcance

  • Type II Superlattice Mid Wave Cooled Infrared Detector 1024x768 Resolution for Long Range Detection
Lugar de origem China
Marca SensorMicro
Certificação ISO9001:2015; RoHS; Reach
Número do modelo C1010H
Quantidade de ordem mínima 1 pedaço
Preço Negociável
Termos de pagamento T/T
Detalhes do produto
Resolução 1024x768/10μm NETD 20mK(F2); 25mK(F4)
Faixa Espectral 3,7±0,2μm~4,8±0,2μm Máx. Taxa de quadros 100 Hz
Cryocooler LS711H Peso ≤235g
Destacar

Detectores infravermelhos resfriados por superrede

,

detectores infravermelhos resfriados 320x256

,

detectores infravermelhos 320x256
Deixe um recado
Descrição de produto
Descrição do Produto

O C1010H é um detector infravermelho resfriado HOT construído em um avançado criorefrigerador linear. Ele apresenta um FPA com resolução de 1024×768 com um passo de pixel de 10 µm. Ao mesmo tempo em que garante excelente desempenho, sua temperatura operacional do plano focal é elevada para 150 K, oferecendo desempenho SWaP (tamanho pequeno, peso leve, baixo consumo de energia) excepcional. Ele atende totalmente às demandas do mercado para operação de longa duração, integração de sistemas compactos e imagens térmicas de alta definição. Um FPA maior e pixels menores permitem um amplo campo de visão, alta resolução espacial e detecção de longo alcance. O tempo de resfriamento é de apenas 3 minutos, o consumo de energia estável é de até 3 W e o MTTF é de até 25.000 horas.

Principais Características
FPA Maior, Tamanho de Pixel Menor
  • Resolução de 1024×768 megapixels para um amplo campo de visão
  • Tamanho de pixel pequeno de 10 µm para alta resolução espacial e detecção de longo alcance
Resfriamento Rápido, Menor Consumo de Energia
  • Tempo de resfriamento de até 3 minutos
  • Consumo de energia estável de até 3 W
Alta Confiabilidade, Operação Durável
  • Tempo Médio Entre Falhas (MTTF) de até 25.000 horas
Especificações do Produto
Modelo C1010H
Material Sensível T2SL
Resolução 1024×768
Tamanho do Pixel 10 µm
Resposta Espectral 3,7±0,2 µm ~ 4,8±0,2 µm
NETD Típico 20 mK (F2)
25 mK (F4)
Taxa Máxima de Quadros 100 Hz
Taxa de Pixel Efetiva ≥99,5%
Não Uniformidade de Resposta ≤8%
Temperatura de Operação -45℃ ~ +71℃
Criorefrigerador LS711H
Tempo de Resfriamento (23℃) ≤3 min
Consumo Máximo de Energia (71℃) ≤12 W
Consumo de Energia Estável (23℃) ≤3 W
Tamanho (mm) Criorefrigerador: φ26×55,8
Dewar: 33×37,5×70
Peso (g) ≤235
Aplicações Industriais

O detector infravermelho resfriado HOT MWIR C1010H é amplamente utilizado em muitas áreas, como END, monitoramento ambiental, vigilância de longo alcance, pesquisa científica e muito mais.

Nossas Vantagens

Uma ampla gama de formatos de produtos, incluindo detectores infravermelhos, núcleos de câmera e módulos para atender a vários requisitos de integração.

Rica Variedade de Produtos

Múltiplas resoluções de array, tamanhos de pixel, bandas de onda e combinações de opções de lente fornecem maior flexibilidade para diversas aplicações.

Desempenho Excepcional

Imagens claras, tamanho compacto, baixo consumo de energia, alta sensibilidade e forte confiabilidade – projetados para ter desempenho em uma ampla gama de desafios ambientais.

Fácil Integração

Múltiplas opções de interface tornam a integração simples e permitem o desenvolvimento rápido em vários campos de aplicação.

FAQs
1. Vantagens da Imagem Óptica de Gás
  • Economia de Tempo e Eficiência: Suporta detecção em tempo real em larga escala, localização rápida de vazamentos e não há necessidade de interromper a produção.
  • Detecção de Longo Alcance: Opera longe de áreas perigosas e complexas, permitindo testes sem contato e não destrutivos sem uma fonte de radiação adicional.
  • Fácil de Analisar: Imagens intuitivas, armazenamento instantâneo e análise conveniente.
  • Inspeção Multifuncional: Uma variedade de gases pode ser detectada, com uma excelente função de medição remota de temperatura.
2. Princípio de Funcionamento da Imagem Óptica de Gás

A imagem óptica de gás é um tipo de tecnologia infravermelha que pode ver gases industriais invisíveis.

Após absorver a radiação infravermelha em comprimentos de onda específicos, ocorrerá uma diferença de radiação infravermelha entre o gás e o fundo.

O detector infravermelho de detecção de vazamento de gás com um filtro de banda estreita embutido recebe apenas a banda infravermelha perto do pico de absorção infravermelha do gás e pode converter o gás em imagens infravermelhas visíveis através da diferença de radiação entre o gás e o fundo.
