Câmera refrigerada MWIR de geração de imagens de gás óptico RS058 para visualização de VOCs invisíveis
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xFunção | Detecção de Vazamento de Gás | Cryo Cooler | RS058 |
---|---|---|---|
resolução do detector | 320 x 256 | Tamanho do pixel | 30μm |
NETD | ≤15mK | Faixa espectral | 3,2±0,1~3,5±0,1μm |
Realçar | Câmera resfriada RS058 MWIR,câmera resfriada MWIR de VOCs invisíveis |

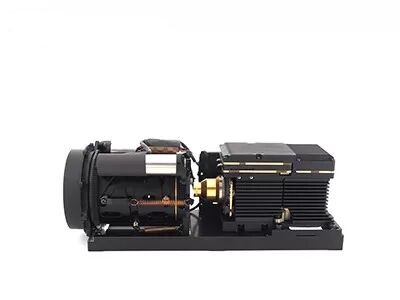

Câmera de imagem de gás óptico refrigerado MWIR RS058 para visualização de VOCs invisíveis
320x256 / 30μm MWIR Câmera de imagem de gás óptico resfriada para visualização de vazamentos de gás
Com circuito de processamento de sinal de alto desempenho e algoritmo avançado de processamento de imagem, o módulo térmico resfriado GAS330 para detecção de vazamento de gás é desenvolvido com base no detector infravermelho resfriado de onda média HgCdTe.Usando a tecnologia de imagem térmica infravermelha, o GAS330 pode visualizar os gases VOCs (compostos orgânicos voláteis) que não podem ser vistos a olho nu.É eficaz para detectar vazamento de VOCs no processo de produção e transporte de empresas petroquímicas e tem grande valor de aplicação na produção de segurança, supervisão de proteção ambiental, economia de custos.
Detecção de alta sensibilidade
• Detector infravermelho altamente sensível, NETD≤15mK
• Bastante eficiente na aplicação de baixa concentração de gás e fluxo de gás lento
• A detecção sem contato de longa distância de gás VOCs inclui alcanos, alcenos, álcoois, benzenos, cetonas, etc.
Performance superior
• Algoritmo de processamento de imagem de detecção de gás profissional
• Várias lentes, mais FOV e cenas disponíveis
Fácil Integração
• Interface de saída de imagem Cameralink/DVP/USB/GIG-E para integração rápida em termovisores
Modelo | GÁS330 |
Desempenho do Detector IR | |
Resolução | 320 x 256 |
Passo do pixel | 30μm |
Resfriador criogênico | RS058 |
Alcance Espectral | 3,2μm±0,1μm~3,5μm±0,1μm MW |
Tempo de Resfriamento (20°C) | ≤8min |
NETD (20°C) | ≤15mK |
Processamento de imagem | |
Taxa de quadros | 30 Hz |
Modo de escurecimento | Linear/Histograma/Misto |
Zoom digital | ×1/×2/×4 |
Direção da imagem | Inverter horizontalmente/verticalmente/diagonalmente |
Algoritmo de imagem | NUC/AGC/IDE |
Especificação elétrica | |
Interface externa padrão | J30JZ 25 pinos |
Vídeo Analógico | AMIGO |
vídeo digital | RAW/YUV de 16 bits: saída DVP/Cameralink de 16 bits |
Sincronização Externa | Sincronização Externa do Quadro: Nível RS422 |
Comunicação | RS422, 115200bps |
Fonte de energia | 20~28VCC |
Consumo de energia estável | 12W |
Dimensão (mm) | 155×67×80 |
Peso | ≤900g |
Temperatura de operação | -40°C ~ +60°C |
Magnitude de Vibração | Vibração: Transporte de alta velocidade montado em veículo GJB Choque: meia onda senoidal, 40 g 11 ms, 3 eixos 6 direções 3 vezes cada |
Lente óptica | |
Lente opcional | Zoom Fixo: 23mm/F1.5;55mm/F1.5 |
A câmera termográfica para detecção de vazamento de gás GAS330 é usada para visualizar os VOCs invisíveis (compostos orgânicos voláteis) e detectar vazamento de gás como: metano, etano, propano, butano, pentano, hexano, heptano, octano, etileno, propileno, isopreno, metanol , Etanol, Butanona, Benzeno, Tolueno, Xileno, Etilbenzeno etc.
1. Vantagens da geração de imagens de gás óptico
Economia de tempo e eficiência: suporta detecção em tempo real em grande escala, localização rápida de vazamentos, sem necessidade de interromper a produção.
Detecção de longo alcance: longe de áreas perigosas e complexas, testes não destrutivos sem contato, sem fonte de radiação adicional
Fácil de analisar: imagem intuitiva, armazenamento instantâneo, análise conveniente
Inspeção multifuncional: uma variedade de gases pode ser detectada, com excelente função de medição remota de temperatura
2. Princípio de funcionamento da geração de imagens de gás óptico
A imagem óptica de gás é um tipo de tecnologia infravermelha que pode ver gases industriais invisíveis.
Depois de absorver a radiação infravermelha em comprimentos de onda específicos, a diferença de radiação infravermelha causará entre o gás e o fundo.
O detector infravermelho de detecção de vazamento de gás com filtro de banda estreita embutido recebe apenas a banda infravermelha perto do pico de absorção infravermelha do gás e pode converter o gás em imagens infravermelhas visíveis através da diferença de radiação entre o gás e o fundo.
