MCT MWIR Módulo Térmico Resfriado 15μm 640x512 para Multi Sensor de Carga Útil
Contacte-me para amostras grátis e vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xTamanho | 125x92x67mm | Peso | ≤650g |
---|---|---|---|
Resolução | 640x512 / 15μm | NETD | ≤20mK |
Faixa espectral | 3,7~4,8μm MW | Taxa de quadros | 50Hz/100Hz |
Realçar | Módulo Térmico Resfriado MWIR 15um,Módulo Térmico Resfriado 640x512 MCT |
640x512 / 15μm MCT MWIR Módulo Térmico Resfriado para Carga útil de vários sensores

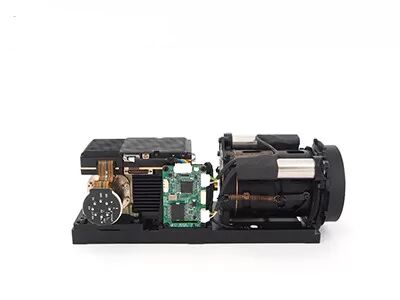

O GAVIN615B é um módulo de imagem térmica de onda média refrigerado desenvolvido pela Global Sensor Technology (GST).Ele consiste em um detector IR MWIR 640x512 / 15µm HgCdTe com crioresfriador RS046, hardware eletrônico e vários algoritmos de processamento de imagem também já incorporados para apresentar imagens térmicas nítidas e claras.
Configurado com RS046 cryocooler, o GAVIN615B é muito compacto em tamanho, medindo 125x92x67mm de dimensão e pesando menos de 650g de peso.Seu consumo de energia estável é tão baixo quanto 12w.Com a interface cameralink padrão industrial, a câmera infravermelha ou o integrador de sistema pode projetar ou integrar facilmente sua própria câmera completa com base no módulo de imagem térmica GAVIN615B.
- Alta Sensibilidade, NETD≤20mK
- Detecção de longo alcance
- Taxa de quadros ajustável
- Fácil Integração no Sistema
Modelo | GAVIN615B |
Desempenho do Detector IR | |
Resolução | 640 x 512 |
Passo do pixel | 15μm |
Resfriador criogênico | RS046 |
Alcance Espectral | 3,7μm~4,8μm MW |
Tempo de Resfriamento (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Processamento de imagem | |
Taxa de quadros | 50Hz/100Hz |
Modo de escurecimento | Linear/Histograma/Misto |
Zoom digital | ×1/×2/×4 |
Direção da imagem | Inverter horizontalmente/verticalmente/diagonalmente |
Algoritmo de imagem | NUC/AGC/IDE |
Especificação elétrica | |
Interface externa padrão | J30JZ 25 pinos |
Vídeo Analógico | AMIGO |
vídeo digital | RAW/YUV de 16 bits: saída DVP/Cameralink de 16 bits |
Sincronização Externa | Sincronização Externa do Quadro: Nível RS422 |
Comunicação | RS422, 115200bps |
Fonte de energia | 20~28VCC |
Consumo de energia estável | 12W |
Dimensão (mm) | 125×92×67 |
Peso | ≤650g |
Temperatura de operação | -40°C ~ +60°C |
Magnitude de Vibração | Vibração: Transporte de alta velocidade montado em veículo GJB Choque: meia onda senoidal, 40 g 11 ms, 3 eixos 6 direções 3 vezes cada |
Lente óptica | |
Lente opcional | Zoom Contínuo 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
O módulo de câmera infravermelha térmica GAVIN615B é amplamente utilizado em muitas áreas, como sistema de monitoramento remoto, sistema de aprimoramento de visão de voo, carga útil multissensor etc.
1. Vantagens da geração de imagens de gás óptico
Economia de tempo e eficiência: suporta detecção em tempo real em grande escala, localização rápida de vazamentos, sem necessidade de interromper a produção.
Detecção de longo alcance: longe de áreas perigosas e complexas, testes não destrutivos sem contato, sem fonte de radiação adicional
Fácil de analisar: imagem intuitiva, armazenamento instantâneo, análise conveniente
Inspeção multifuncional: uma variedade de gases pode ser detectada, com excelente função de medição remota de temperatura
2. Princípio de funcionamento da geração de imagens de gás óptico
A imagem óptica de gás é um tipo de tecnologia infravermelha que pode ver gases industriais invisíveis.
Depois de absorver a radiação infravermelha em comprimentos de onda específicos, a diferença de radiação infravermelha causará entre o gás e o fundo.
O detector infravermelho de detecção de vazamento de gás com filtro de banda estreita embutido recebe apenas a banda infravermelha perto do pico de absorção infravermelha do gás e pode converter o gás em imagens infravermelhas visíveis através da diferença de radiação entre o gás e o fundo.
